Cambios en la ubicación de válvulas divisoras
Cambios en la ubicación de válvulas divisoras en los modelos: JGM/2, JGP/2, JGN/2, JGQ/2, JG/2, JGA/2, JGR/2, JGJ/2
Ariel está cambiando la ubicación de los conjuntos de válvulas divisoras en los compresores de dos tiros con vástagos de pistón cuyo diámetro es de 1,125 in y 1,5 in en la parte superior de la tapa del extremo auxiliar. Las dos imágenes a continuación muestran las ubicaciones antiguas y nuevas típicas para las válvulas divisoras y el manómetro de presión. El cambio puede modificar el paquetizado al mover la ubicación de los dispositivos de parada por falta de flujo.
Las ventajas de este cambio son:
- La nueva ubicación de las tuberías permite acceder de mejor manera durante tareas de mantenimiento, especialmente a la bomba lubricadora.
- Disposición de tuberías más simple y estandarizada.
- Para que estén protegidos, los manómetros estarán debajo de los bloques.
- Se pueden utilizar hasta 6 bloques en los bastidores JGM/2, JGP/2, JGN/2 y JGQ/2. Anteriormente, el límite era de 4 bloques.
Antes de este cambio, en el caso de los modelos JG/2, JGA/2, JGR/2, y JGJ/2 la ubicación de las válvulas divisoras variaba conforme a la cantidad de bloques. Las válvulas divisoras podían estar tanto en la parte superior como inferior de la tapa del extremo auxiliar. Para los modelos JGM/2, JGP/2, JGN/2 y JGQ/2, las válvulas divisoras siempre se colocaron en la parte inferior.
La configuración de los cilindros determina la selección, secuencia, cantidad de válvulas divisoras y número de parte del conjunto. En algunas configuraciones de cilindros, el número de parte del conjunto de válvulas divisoras no cambiará, pero las válvulas estarán ubicadas de forma distinta. En otras configuraciones, el número de parte del conjunto de válvulas divisoras cambiará así como también cambiará la cantidad de válvulas.
Las nuevas configuraciones de ubicación del conjunto de válvulas divisoras comenzarán a ser enviadas a partir del 17 de septiembre
para los modelos:
JGM/2, JGP/2, JGN/2 y JGQ/2 y del 5 de noviembre para los modelos JG/2, JGA/2, JGR/2 y JGJ/2.
para los modelos:
JGM/2, JGP/2, JGN/2 y JGQ/2 y del 5 de noviembre para los modelos JG/2, JGA/2, JGR/2 y JGJ/2.

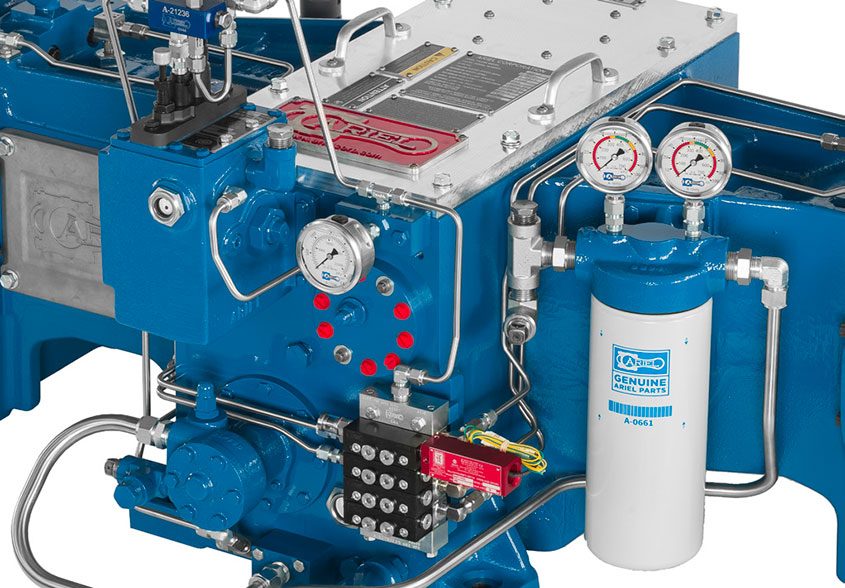

Ubicación antigua

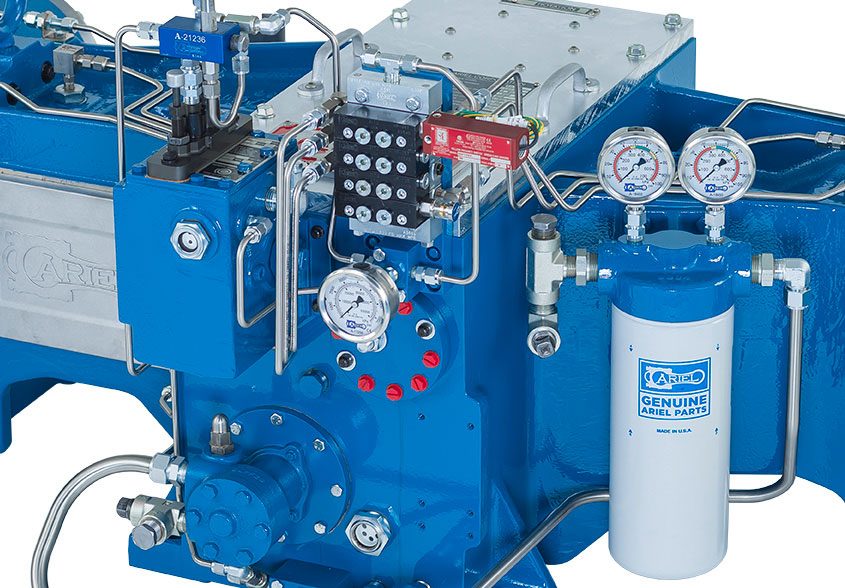

Nueva ubicación
