Bolsillo de volumen variable electrónico (eVCP)



Aproveche más toda la potencia disponible

Ariel continúa con la siguiente tendencia de compresores resilientes al ofrecer la tecnología de capacidad de control del eVCP. El eVCP es un dispositivo de descarga del extremo del cabezal que se ajusta de forma dinámica a los cambios por las condiciones del proceso sin interrumpir la operación del compresor.

El eVCP está disponible para nuevos pedidos o actualizaciones que reúnan los requisitos y que utilicen cilindros de 9 ¼ in y de mayor tamaño en los bastidores KBK:T o superiores. Estos dispositivos le permiten al operador ajustar el volumen del espacio nocivo para optimizar la potencia disponible, incluso para los cambios más pequeños en las condiciones de gas. El eVCP completamente automatizado utiliza el espacio nocivo del cilindro para cumplir con los parámetros deseados tales como carga del motor, caudal o presión de descarga con tan solo un eVCP por estación compresora.

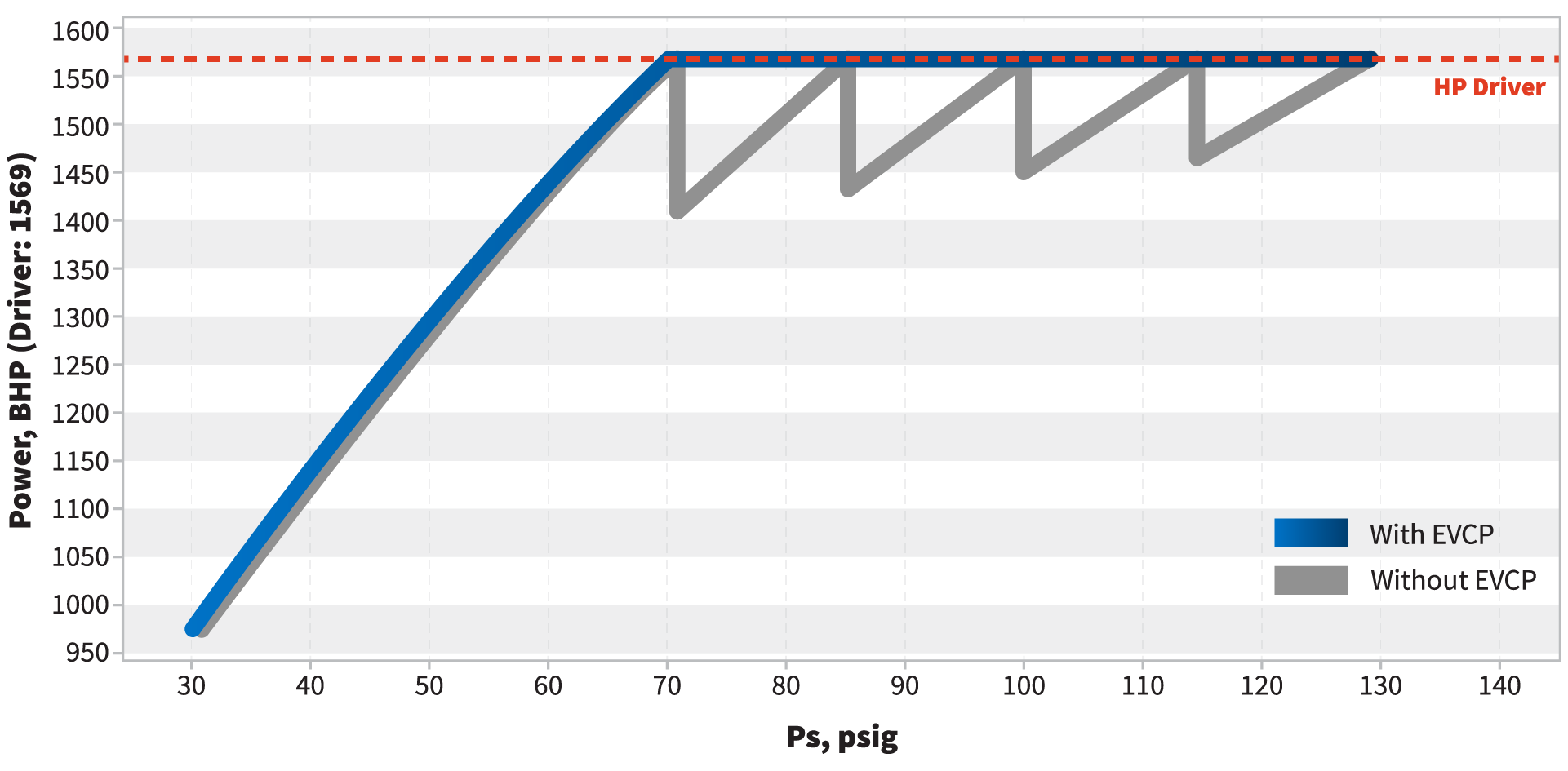

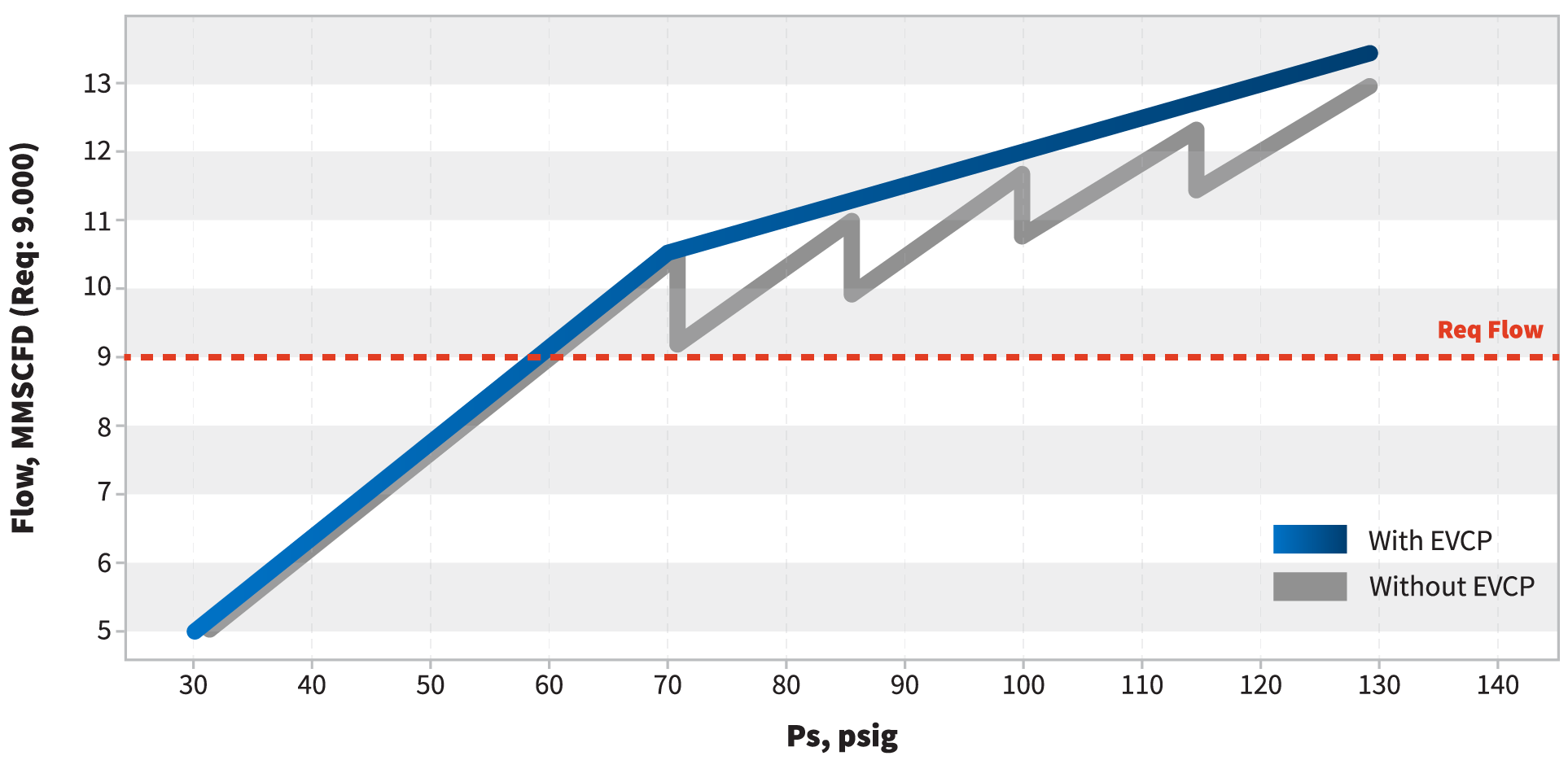

Tablas de datos de potencia del eVCP



El usuario aprovecha el caudal maximizado para cualquier presión de succión y descarga, lo que se traduce en mayores ingresos y el cumplimiento total de los objetivos de control de gas. Al eliminar las curvas con picos de los valores de HP,  las estaciones compresoras están logrando utilizar una potencia que anteriormente no hubiera sido posible al tener acceso a todas las áreas adicionales debajo de la curva.

Al utilizar las capacidades del eVCP, las capacidades del compresor y el accionador no serán utilizadas de forma incompleta. El eVCP puede incrementar el caudal al crear pasos de carga infinitos que desbloquean la potencia del accionador que antes hubiese sido imposible utilizar.



Características del eVCP

El eVCP posee un módulo de interfaz y una tecnología de amortiguación de masa disponible la cual garantiza que la innovadora tecnología del eVCP funcione de forma precisa y confiable. Las opciones de potencia de operación del eVCP incluyen: motores eléctricos de 50 Hz, 60 Hz, o motores neumáticos. Se puede aprovechar los beneficios del eVCP con tan solo un dispositivo por estación compresora. Comuníquese con el Ingeniero de Aplicaciones de Ariel o el gerente regional de Ariel para modelar las capacidades de compresión con el eVCP.

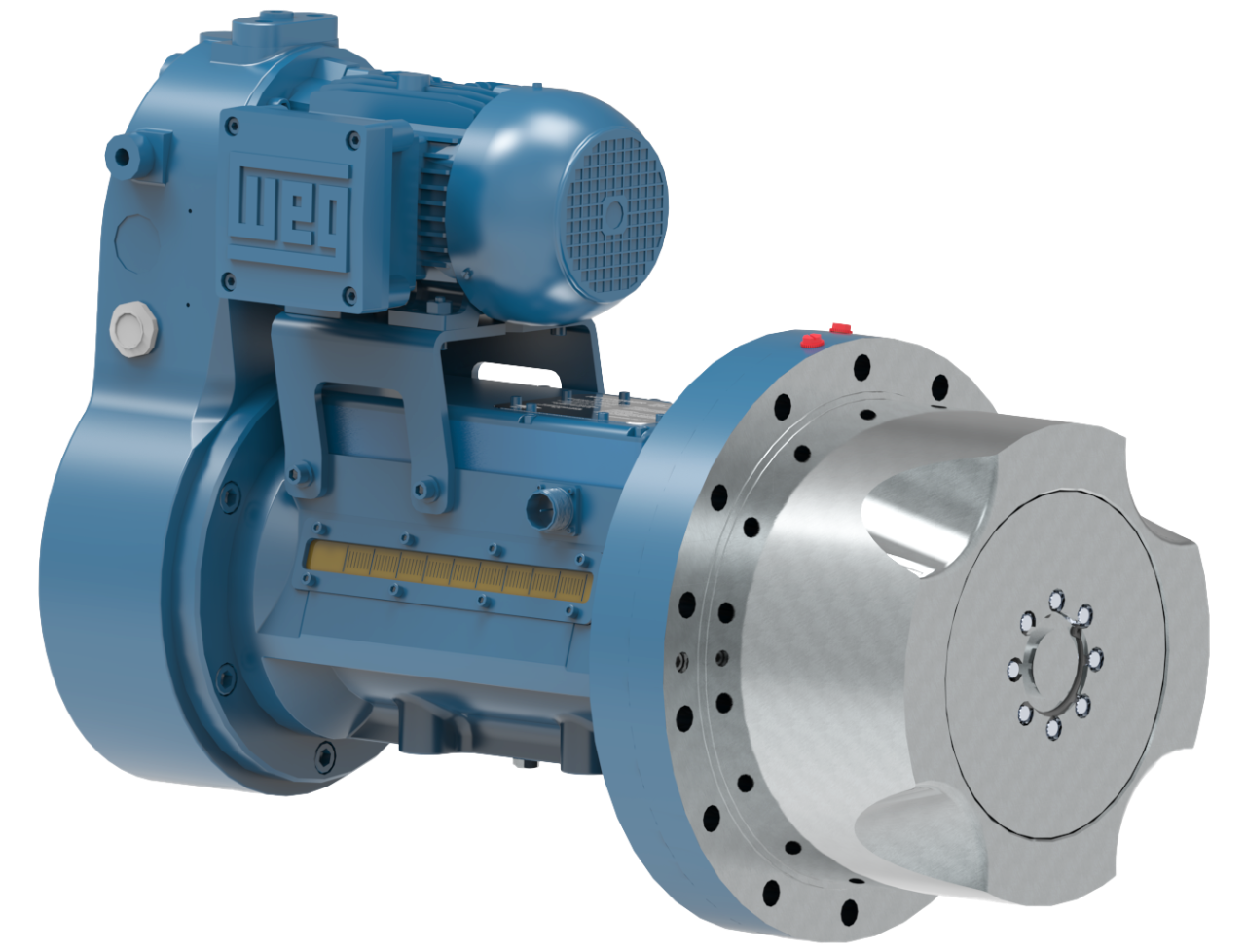

El motor del eVCP se conecta a una caja de engranajes que hace girar un sinfín.  Este sinfín mueve el pistón del descargador al punto exacto del desplazamiento designado por el paso o condiciones de carga. Los dispositivos de instrumentación se comunican con el panel de control en tiempo real y se mantiene la retroalimentación operativa. Dentro de un módulo de interfaz, se encuentra el monitor de fallas y el dispositivo de lógica de seguridad que se cablea al panel de control del compresor. El eVCP funciona con un micro PLC, software de operación personalizado y protocolo Modbus para una fácil instalación.



Especificaciones generales


  • Máx. de carga de pistón del eVCP permitida: 90.000 lbf (400 kN)
  • Máx. carrera: 9,0 in (228,6 mm) - La carrera real varía conforme a la aplicación.
  • Velocidad de ajuste del pistón: 2 in/min. (50 mm/min) a 1.800 rpm
  • El peso varía según la aplicación. Consulte la documentación específica del proyecto para obtener más información.
  • Mín. de temperatura ambiente operativa: -13 °F (-25 °C)
  • Máx. temperatura ambiente de funcionamiento: 140 °F (60 °C)
  • Tipo de lubricante: Mobilgear SHC 220
  • Capacidad de lubricante: 1,5 galones estadounidenses (5,3 l)

Especificaciones del motor eléctrico


  • Motor eléctrico WEG CA, 1,5 hp, trifásico, IP55 con las siguientes opciones:
  • 460 V / 60 Hz; 1.750 rpm
  • 380/400/415 V / 50 Hz; 1.440/1.445/1.450 rpm
  • 600 V /60 Hz 1.750 rpm

Clasificación de motor eléctrico para uso en áreas peligrosas


  • Clase I, Div. 1, Grupo C y D, código de temperatura T3C
  • Nota: Los motores neumáticos están disponibles de forma opcional.


Cómo aprovechar la potencia para lograr mayores ingresos

Las operaciones de gas modernas requieren flexibilidad y resiliencia. Para poder adaptarse a las condiciones cambiantes a cada hora, el eVCP es la opción disponible para responder a estas necesidades de compresión de gas.  Los clientes de Ariel actualmente operan decenas de eVCP en Estados Unidos. La mayoría de los eVCP han sido adquiridos por los mismos clientes dado al incremento del caudal o la eficiencia experimentada en campo. Se ha comprobado que la modernización de la infraestructura con eVCP ha permitido incrementar la eficiencia o el uso de diversos puntos de porcentaje y lograr un retorno de la inversión del proyecto en meses.
