Alcance del suministro de paquete nuevo y actualizaciones con eVCP

El distribuidor debe informar a Ariel antes de la cotización:

  • Objetivo del proyecto del cliente: ¿qué está intentando lograr?
  • Archivo de ejecución para cotizar
  • Selección del compresor a cotizar
  • Rango completo de condiciones de operación del compresor
  • Usuario final y ubicación en la que se instalará la unidad
  • Electricidad/aire disponible en el lugar (para el motor del eVCP)
  • Si se realiza una actualización en el campo, se necesita el historial de todos los problemas relacionados con vibraciones en el lugar, estudios de vibración en campo, datos de tendencias de vibraciones registradas, etc.
    • Si la vibración del cilindro supera los 0,75 ips-pk en cualquier dirección y a cualquier velocidad, es posible que se requieran modificaciones del lugar/en los soportes del extremo del cabezal/soportes de masa. Consulte con Ariel según sea necesario

Para que el distribuidor cotice, Ariel deberá suministrar:


  • Archivo de ejecución que muestra el eVCP. Esto incluirá valores de espacios nocivos, la longitud de carrera y el precio de lista.
  • Documentación técnica que incluye:
    • ER-105.17.1 Manual de instalación y operación del eVCP
    • ER-105.17.2 Configuración del eVCP y configuración del Micro-PLC
    • ER-105.17.3 Manual de mantenimiento del eVCP

Para el paquetizado/instalación, el cliente y el distribuidor deberán:



  • Realizar un estudio preliminar de vibraciones mecánicas para identificar la frecuencia natural mecánica que podría afectar al eVCP. Probablemente, se requiera el uso de soportes de cilindros en el extremo del cabezal.
  • Un mes después de la instalación, se debe realizar el estudio de vibraciones para garantizar que el eVCP tenga los soportes adecuados.
  • Modificaciones necesarias de espacio físico en el panel PLC para el módulo de interfaz del eVCP (consulte la ER-105.17.1 para saber cuáles son las dimensiones)
  • Terminales de E/S necesarios para la comunicación con el módulo de interfaz del eVCP (consulte la ER-105.17.1)
  • Contactor de inversión de estado sólido para funcionamiento del motor eléctrico, controlador del motor, equipo interruptor.
  • Modificaciones para motor eléctrico/neumático del eVCP
  • Interconexión de cableado/tubing para el motor del eVCP
  • Recintos necesarios (por ejemplo: caja a prueba de explosiones para interruptor de motor, panel del PLC)
  • Programación/lógica de control para funcionamiento
  • Conexiones de venteo del eVCP (consulte la ER-105.17.1 Manual de instalación y operación del eVCP para obtener más detalles)

Ariel debe proporcionar para el paquetizado:


  • El eVCP
  • Cable del sensor del eVCP
  • Módulo de interfaz del eVCP

Proceso de puesta en marcha


  • Se debe seguir la lista de verificación para el arranque de Ariel ER-10.6
  • Siga las instrucciones de la aplicación de Windows 10 del eVCP para la rutinas de servicio y puesta en macha para el Micro PLC (consulte la ER-105.17.2 para obtener más información).

Asistencia las 24 horas

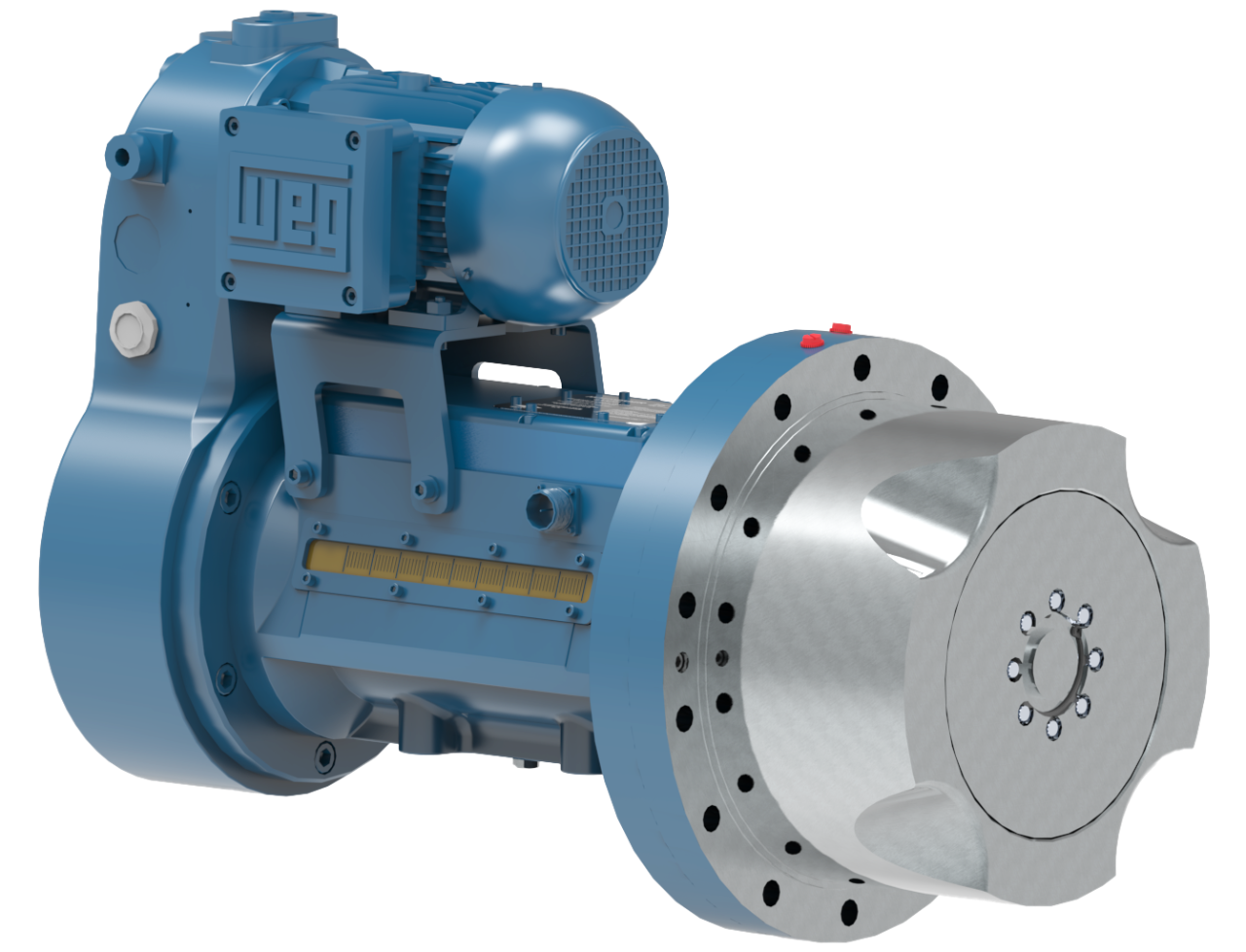

Obtenga más información sobre el  bolsillo de volumen variable electrónico (eVCP) de Ariel


Tendencias de datos operativos


  • Es una buena práctica registrar la tendencia de las condiciones del compresor y los datos del eVCP mientras el compresor está en funcionamiento. De esta forma, el usuario final puede realizar un seguimiento del funcionamiento del eVCP y el programa puede dar aviso al operador si algo está funcionando mal. A continuación, se muestra un ejemplo de los datos que se pueden marcar como tendencia:
    • Horario en el que el eVCP comienza a moverse
    • Horario en el que el eVCP deja de moverse
    • Posición del eVCP
    • Temperatura del sinfín del eVCP
    • % de carga del accionador
    • Punto de ajuste de carga del accionador
    • Velocidad del accionador
    • Presión de succión por etapa del compresor
    • Presión de descarga por etapa del compresor
    • Temperatura de succión por etapa del compresor
    • Temperatura de descarga por etapa del compresor
    • Paso de carga actual del compresor
    • Caudal del compresor
