El JG/JGA de Ariel






Compresores de baja potencia



JG / JGA

Los modelos JG y JGA son compresores reciprocantes separables de potencia media que se paquetizan con un accionador. Este tipo de compresores se usa en la recolección de gas, sistemas de boosters de gas combustible, operaciones de perforación de desbalance (UBD) y las aplicaciones de GNC.

El JG, que se introdujo por primera vez en 1966, fue la entrada de Ariel al mercado de compresores reciprocantes en el mercado estadounidense. Los primeros 150 bastidores fabricados fueron el JG/2 y el JG/4 y siguen siendo los compresores más pequeños de Ariel disponibles en una configuración de cuatro carreras. El JGA ofrece capacidades modernas de gas lift a medida que aumenta el volumen de producción de pozos de shale.

  JG JGA

Potencia nominal

252

280

Carrera (in)

3,5

3,0

RPM máx.

1.500

1.800

Velocidad del pistón

875

900

Diámetro del vástago (in)

1,125

1,125

Carga de vástago total (lb)

18.000

20.000

Tensión (lb)

9.000

10.000

Compresión (lb)

10.000

11.000

Peso promedio (lb)

2.200

2.200

Longitud máx. (in)

34

34

Ancho nominal (in)

80

80

Línea central del cigüeñal (in)

10,25

10,25

  JG JGA

Potencia nominal

504

560

Carrera (in)

3,5

3,0

RPM máx.

1.500

1.800

Velocidad del pistón

875

900

Diámetro del vástago (in)

1,125

1,125

Carga de vástago total (lb)

18.000

20.000

Tensión (lb)

9.000

10.000

Compresión (lb)

10.000

11.000

Peso promedio (lb)

4.200

4.200

Longitud máx. (in)

58

58

Ancho nominal (in)

80

80

Línea central del cigüeñal (in)

10,25

10,25

  JGA

Potencia nominal

840

Carrera (in)

3,0

RPM máx.

1.800

Velocidad del pistón

900

Diámetro del vástago (in)

1,125

Carga de vástago total (lb)

20.000

Tensión (lb)

10.000

Compresión (lb)

11.000

Peso promedio (lb)

7.600

Longitud máx. (in)

86

Ancho nominal (in)

80

Línea central del cigüeñal (in)

10,25




Características del producto



Bastidores robustos



El bastidor de Ariel está diseñado para ofrecer una larga vida útil y fácil acceso durante el mantenimiento. Posee una base reforzada de fundición de alta resistencia y la tapa superior es de aluminio, desmontable y liviana.

Filtros de aceite de alta eficiencia



Los compresores JG/JGA de Ariel tienen filtros de aceite atornillables de alta eficiencia y sin derivación con una clasificación de 5 micrones nominales y 17 micrones absolutos.

Pistones y vástagos duraderos



Los compresores JG/JGA poseen pistones de fundición gris o de acero resistente al desgaste y vástagos de pistón de aleación de acero mecanizados con precisión y bloqueo de tuercas de cruceta. Las roscas laminadas tienen 1/4 in de diámetro inferior al del vástago para una instalación sencilla.




Materiales

  • Bastidor de fundición gris:  cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete de bancada trimetálico

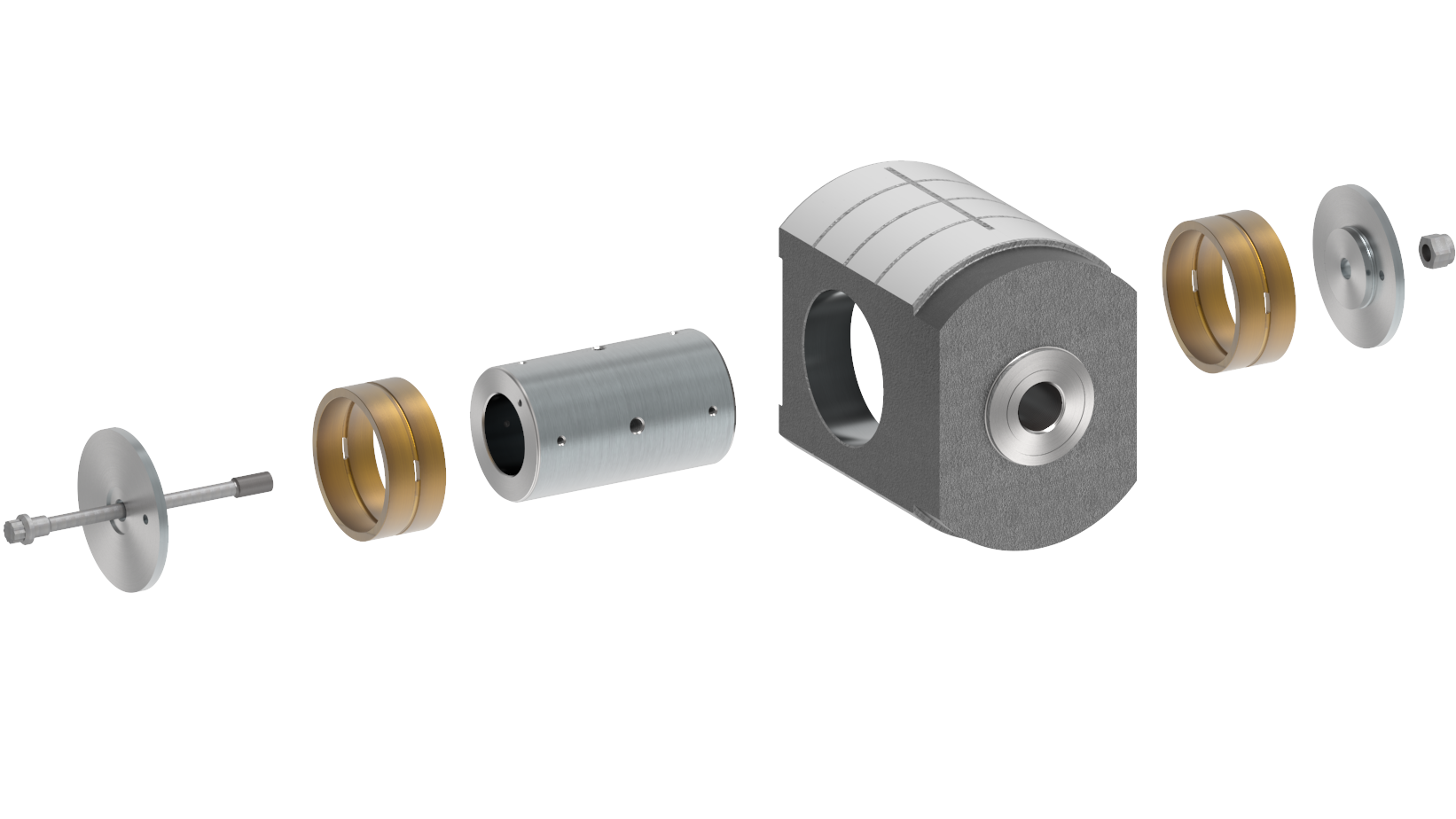

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

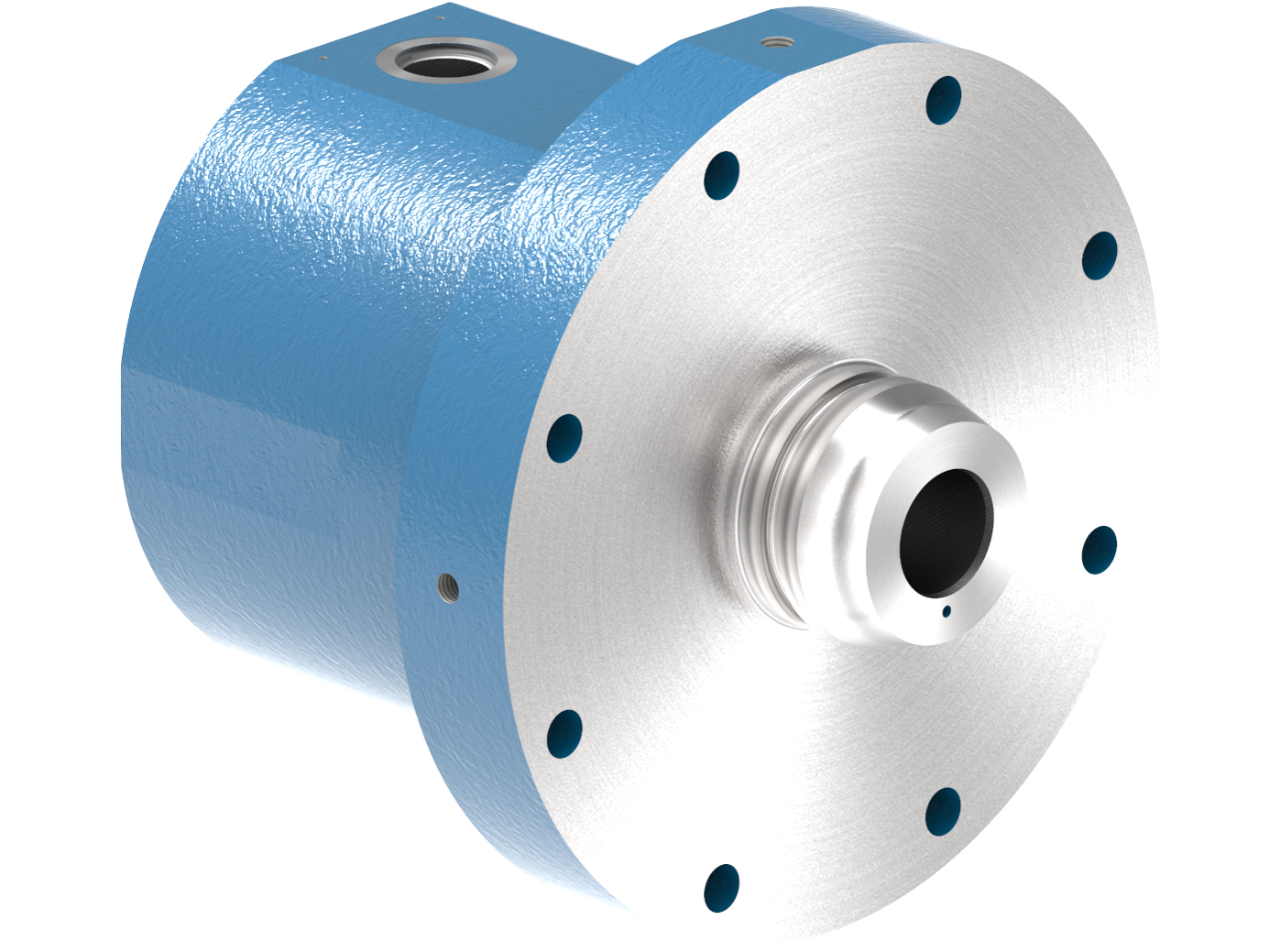

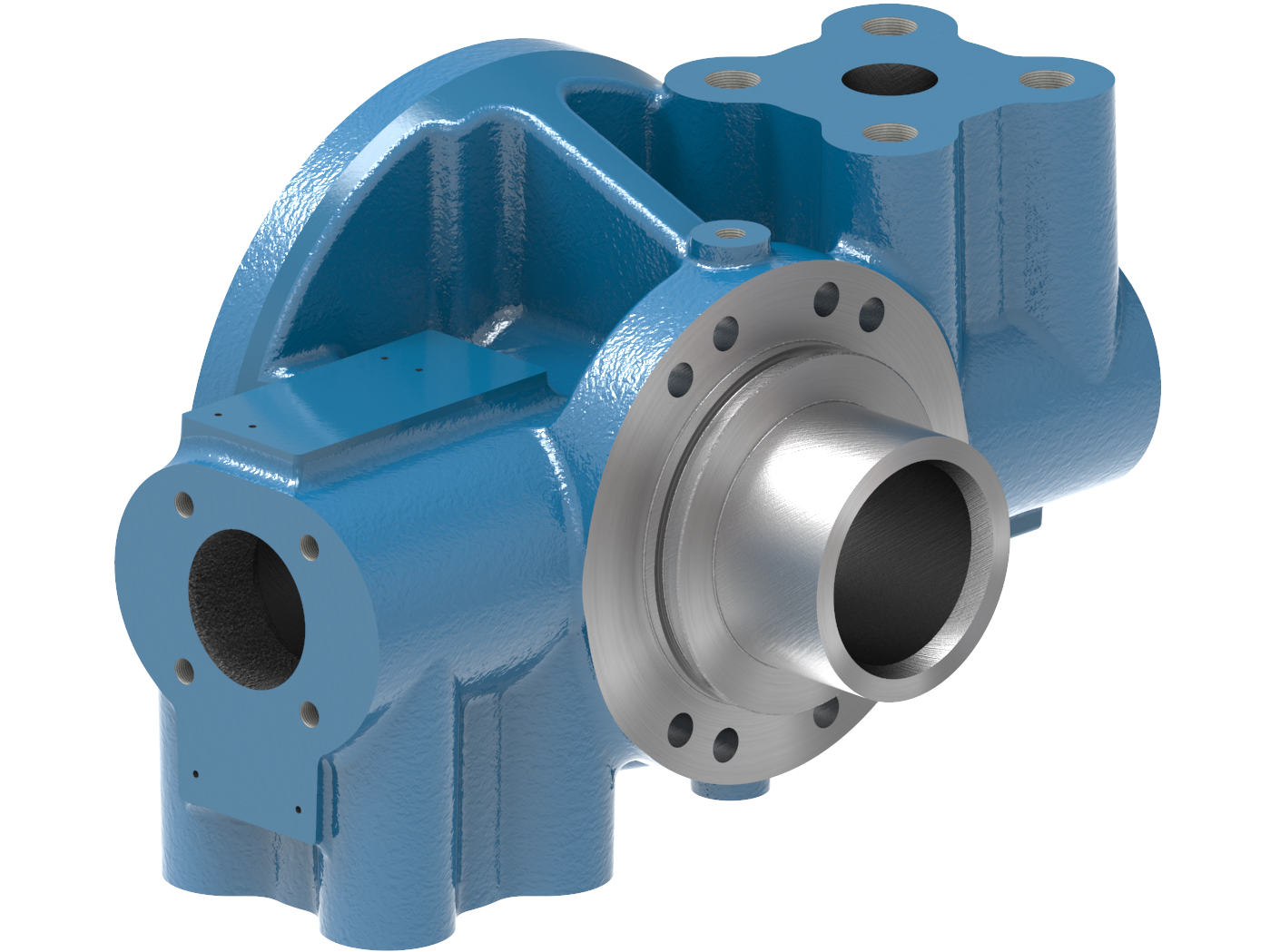

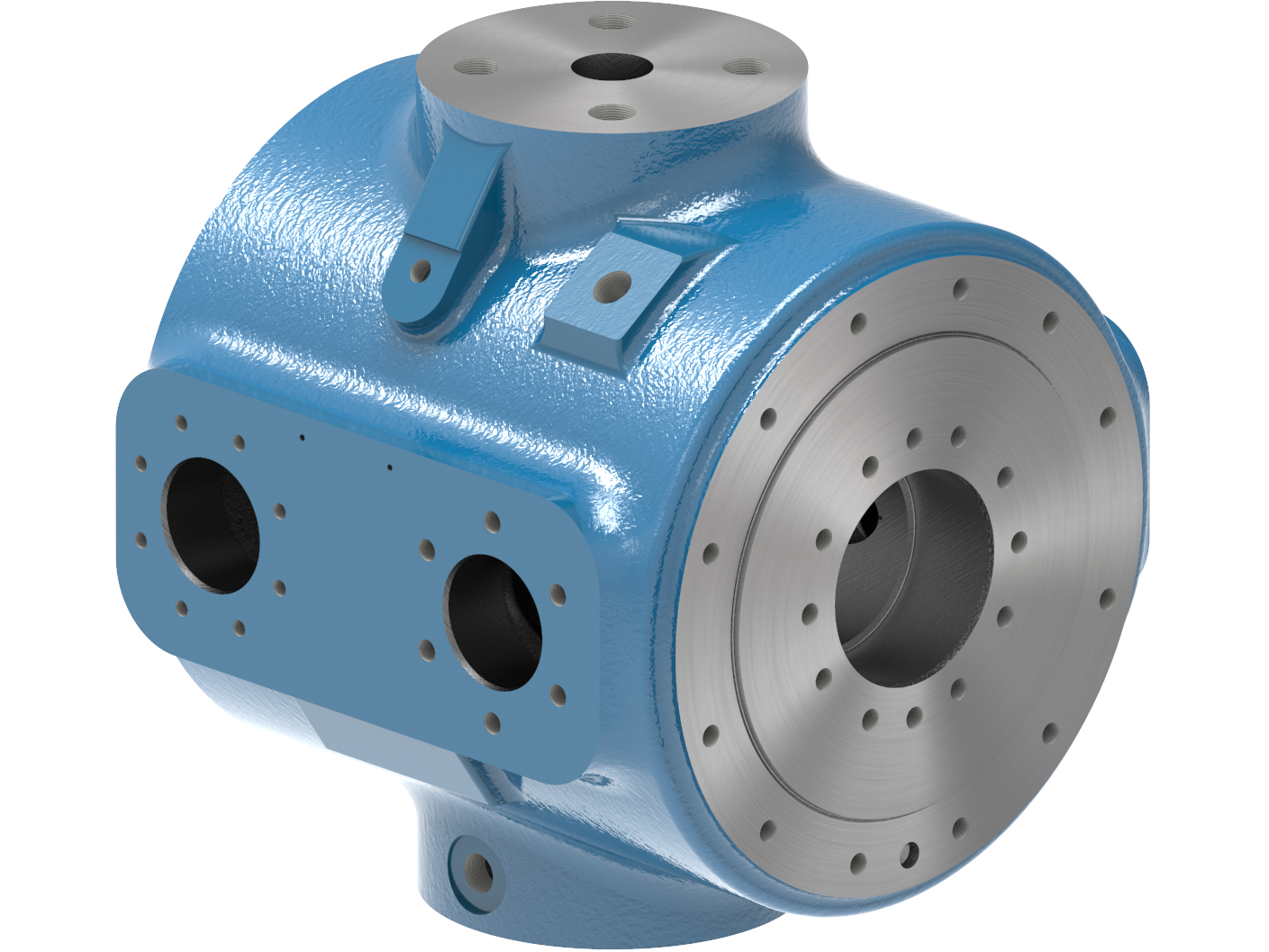

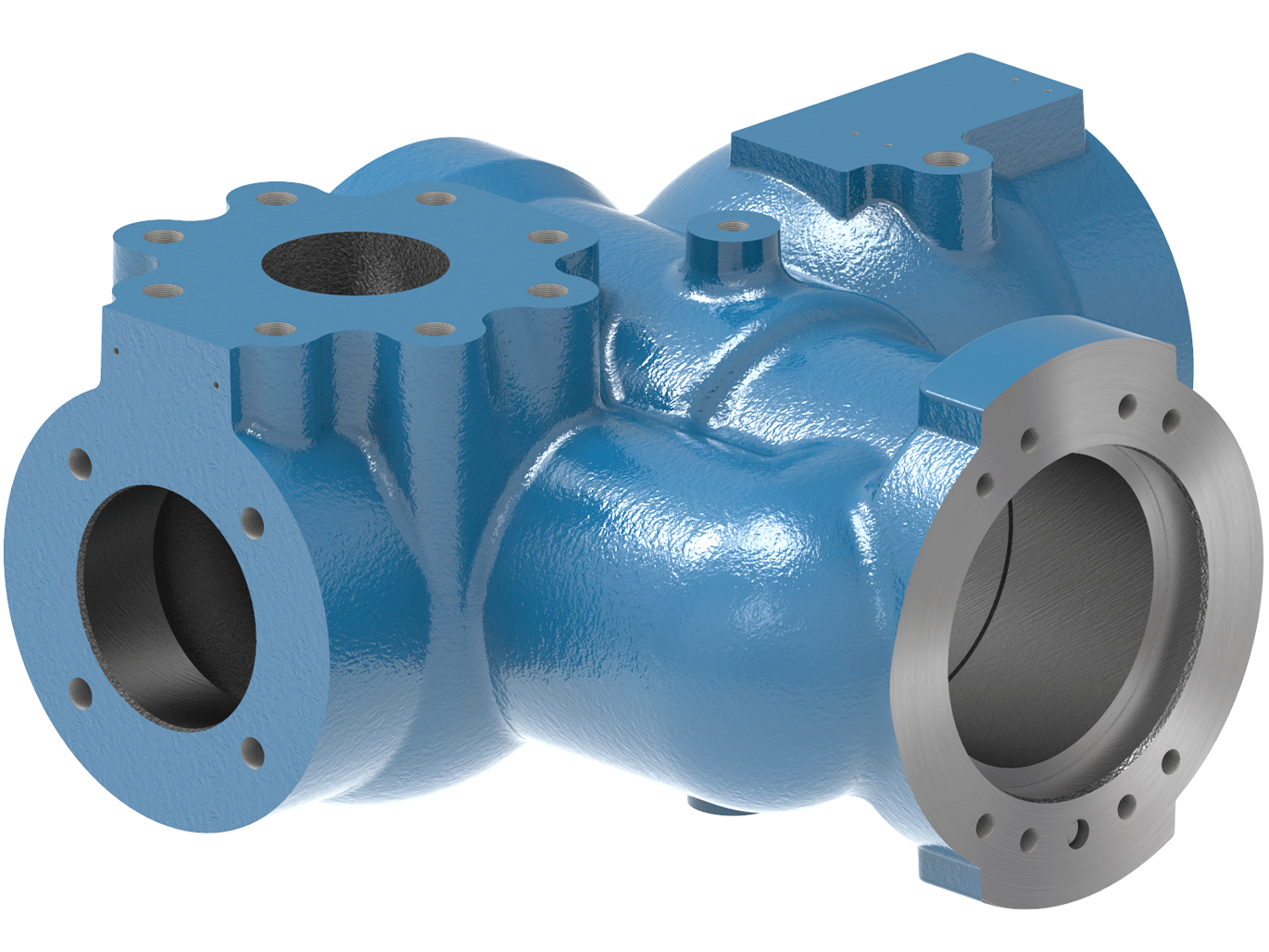

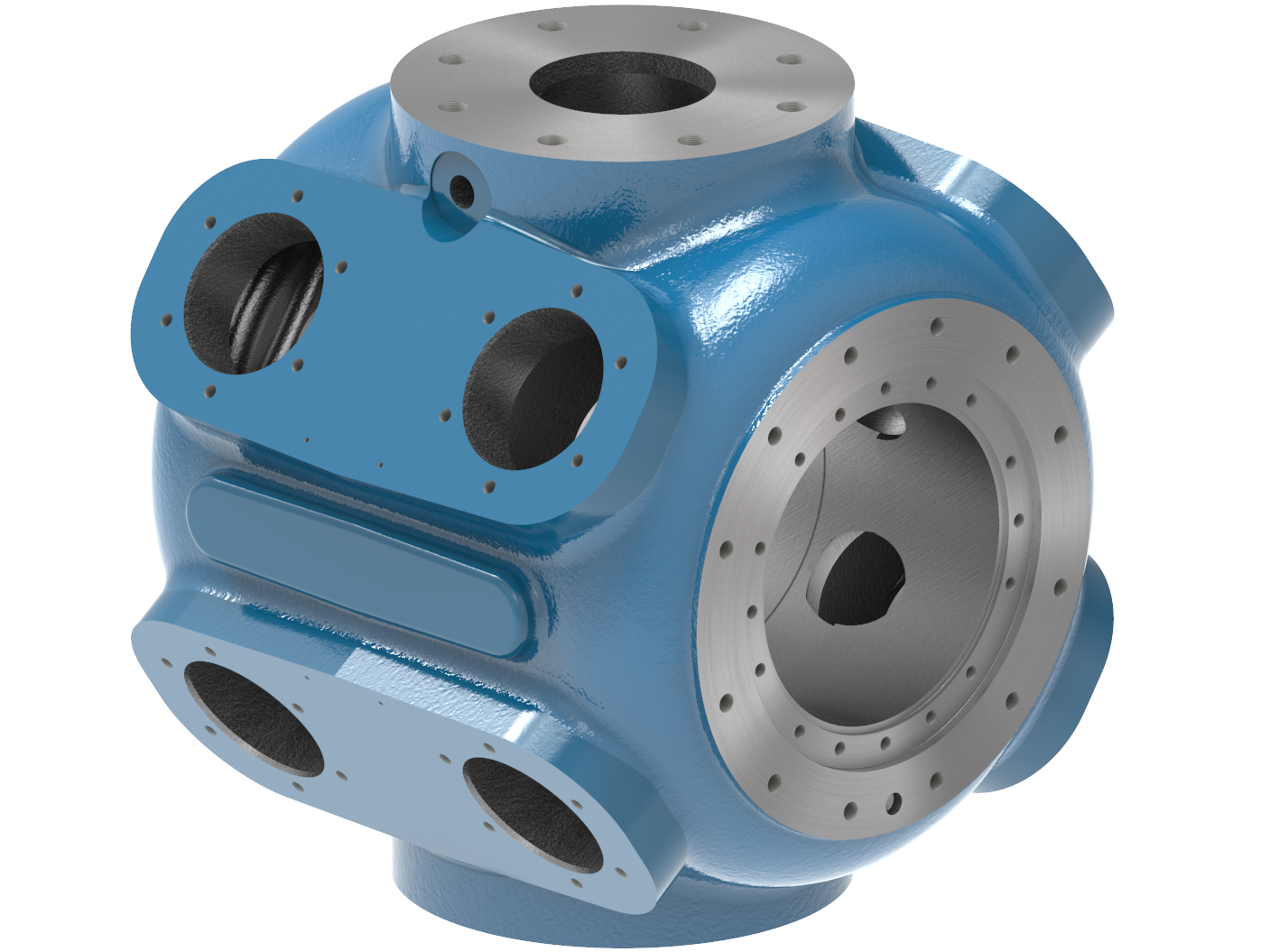

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
