JGC / JGD / JGF de Ariel






Compresores de alta potencia



JGC/JGD/JGF

Los compresores reciprocantes JGC/JGD/JGF de velocidad media y con bastidor grande de Ariel están diseñados para que puedan acoplarse a motores eléctricos y motores de gas natural. Estos compresores están diseñados para aplicaciones que requieren accionadores de alta potencia para proyectos de alta capacidad de compresión.

El JGC/D/F proporciona 2.000, 4.000 o 6.000 caballos de fuerza (según la cantidad de tiros) para proceso y gases industriales, pozos de shale prolíficos y una infinidad de otras aplicaciones de compresores.

  JGC JGD JGF

Potencia nominal

2.070

2.070

2.070

Carrera (in)

6,5

5,5

5,0

RPM máx.

1.000

1.200

1.400

Velocidad del pistón

1.083

1.100

1.167

Diámetro del vástago (in)

2,50

2,50

2,50

Carga de vástago total (lb)

114.000

114.000

114.000

Tensión (lb)

57.000

57.000

57.000

Compresión (lb)

60.000

60.000

60.000

Peso promedio (lb)

14.000

14.000

14.000

Longitud máx. (in)

67

67

67

Ancho nominal (in)

185

185

185

Línea central del cigüeñal (in)

22

22

22

  JGC JGD JGF

Potencia nominal

4.140

4.140

4.140

Carrera (in)

6,5

5,5

5,0

RPM máx.

1.000

1.200

1.400

Velocidad del pistón

1.083

1.100

1.167

Diámetro del vástago (in)

2,50

2,50

2,50

Carga de vástago total (lb)

114.000

114.000

114.000

Tensión (lb)

57.000

57.000

57.000

Compresión (lb)

60.000

60.000

60.000

Peso promedio (lb)

30.000

30.000

30.000

Longitud máx. (in)

117

117

117

Ancho nominal (in)

185

185

185

Línea central del cigüeñal (in)

22

22

22

  JGC JGD JGF

Potencia nominal

6.210

6.210

6.210

Carrera (in)

6,5

5,5

5,0

RPM máx.

1.000

1.200

1.400

Velocidad del pistón

1.083

1.100

1.167

Diámetro del vástago (in)

2,50

2,50

2,50

Carga de vástago total (lb)

114.000

114.000

114.000

Tensión (lb)

57.000

57.000

57.000

Compresión (lb)

60.000

60.000

60.000

Peso promedio (lb)

43.000

43.000

43.000

Longitud máx. (in)

159

159

159

Ancho nominal (in)

185

185

185

Línea central del cigüeñal (in)

22

22

22




Características del producto



Válvulas eficientes



Las válvulas tipo plato están diseñadas para las velocidades que se requieren en la actualidad, con elementos de sellado no metálicos de forma estándar. Se seleccionan determinadas válvulas para cumplir con los estándares establecidos de velocidad baja de válvula.

Cigüeñales para servicio pesado



Los compresores JGC/JGD/JGF de Ariel tienen cigüeñales de acero forjado maquinados con precisión y contrapesos integrales fabricados específicamente por Ariel Corporation.

Filtros de aceite de alta eficiencia



Los compresores JGC/JGD/JGF de Ariel tienen filtros de aceite atornillables de alta eficiencia y sin derivación con una clasificación de 1 micrón nominal y 12 micrones absolutos.




Materiales

  • Bastidor de fundición gris:  Cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico

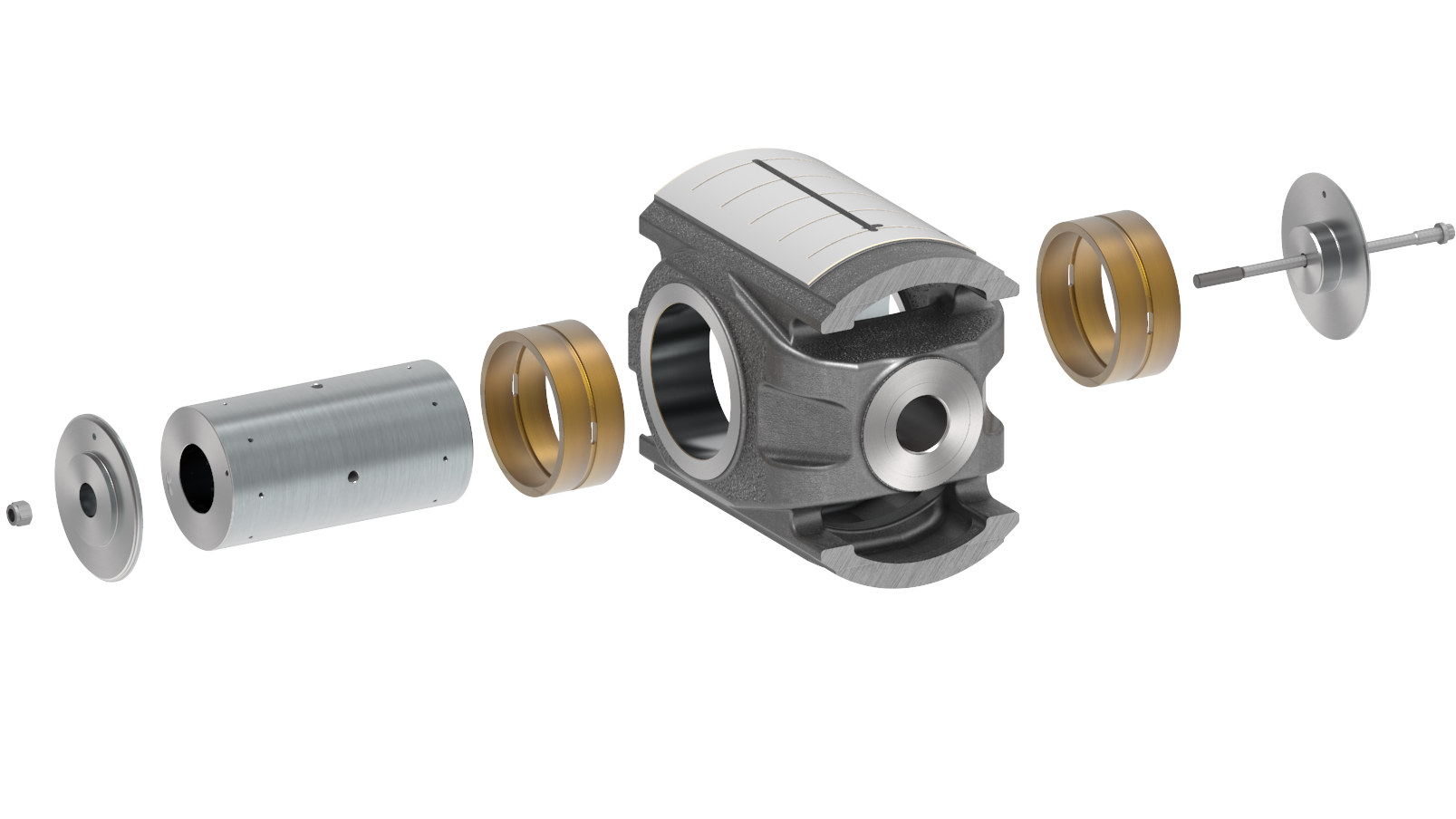

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

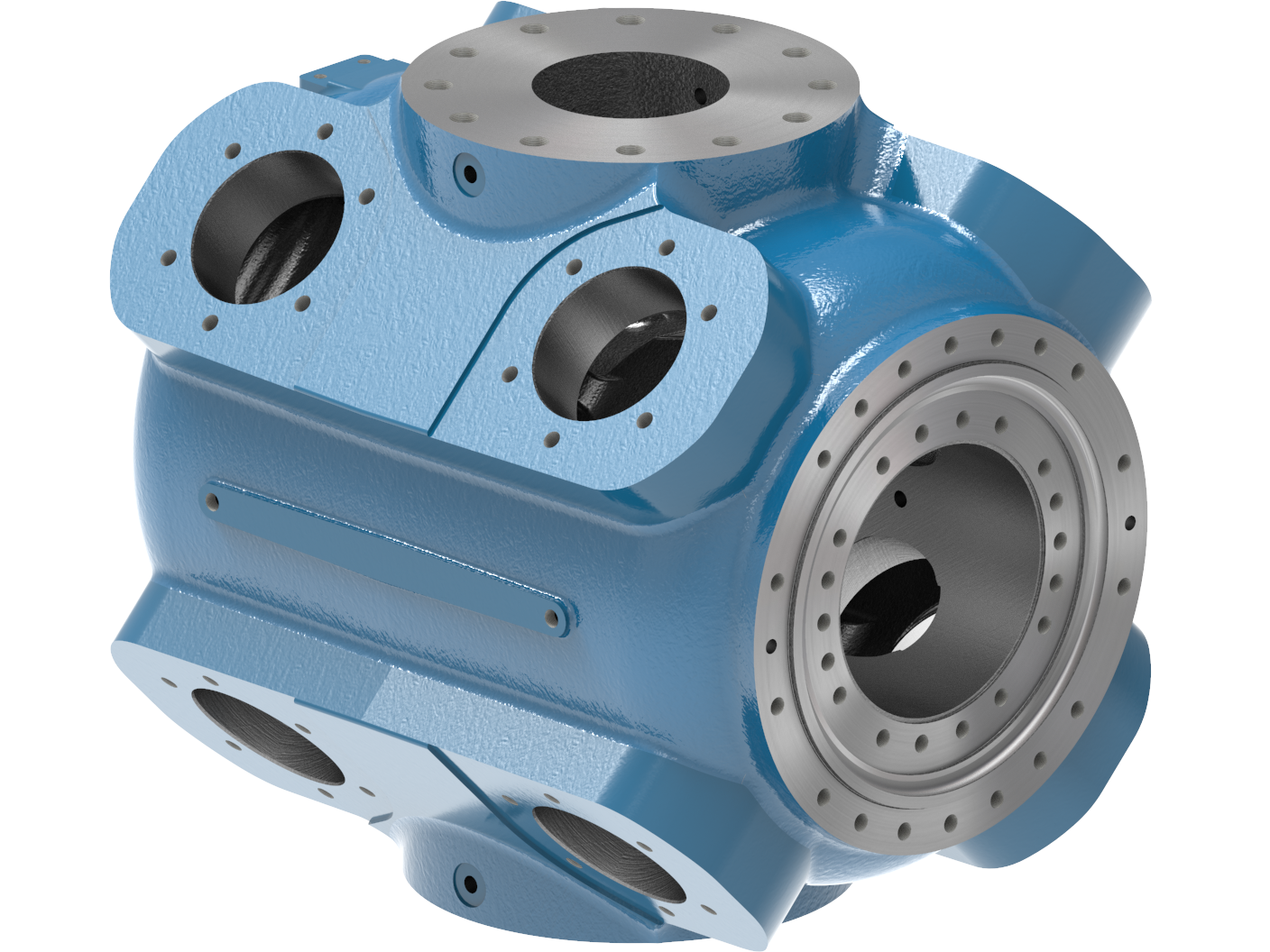

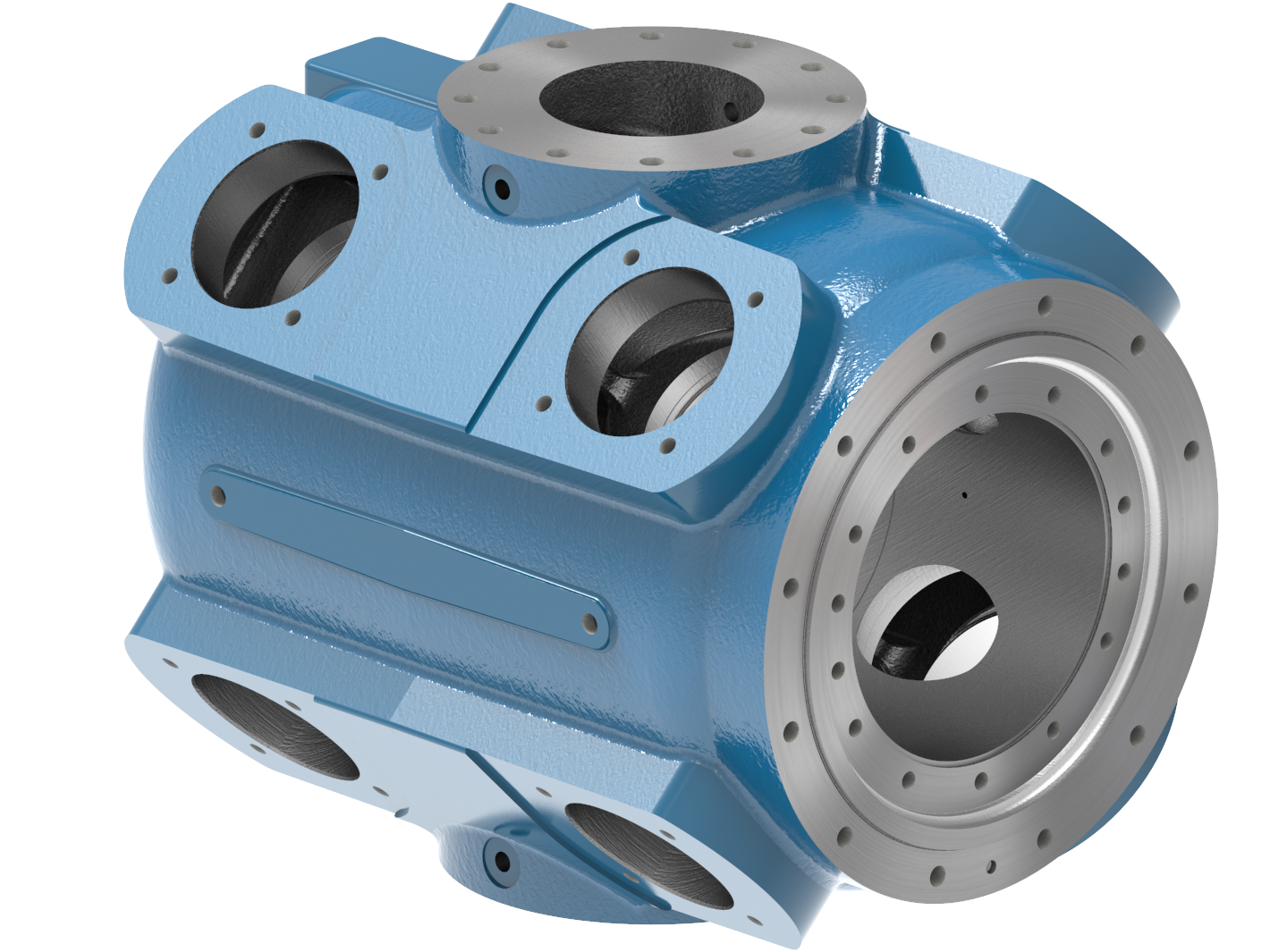

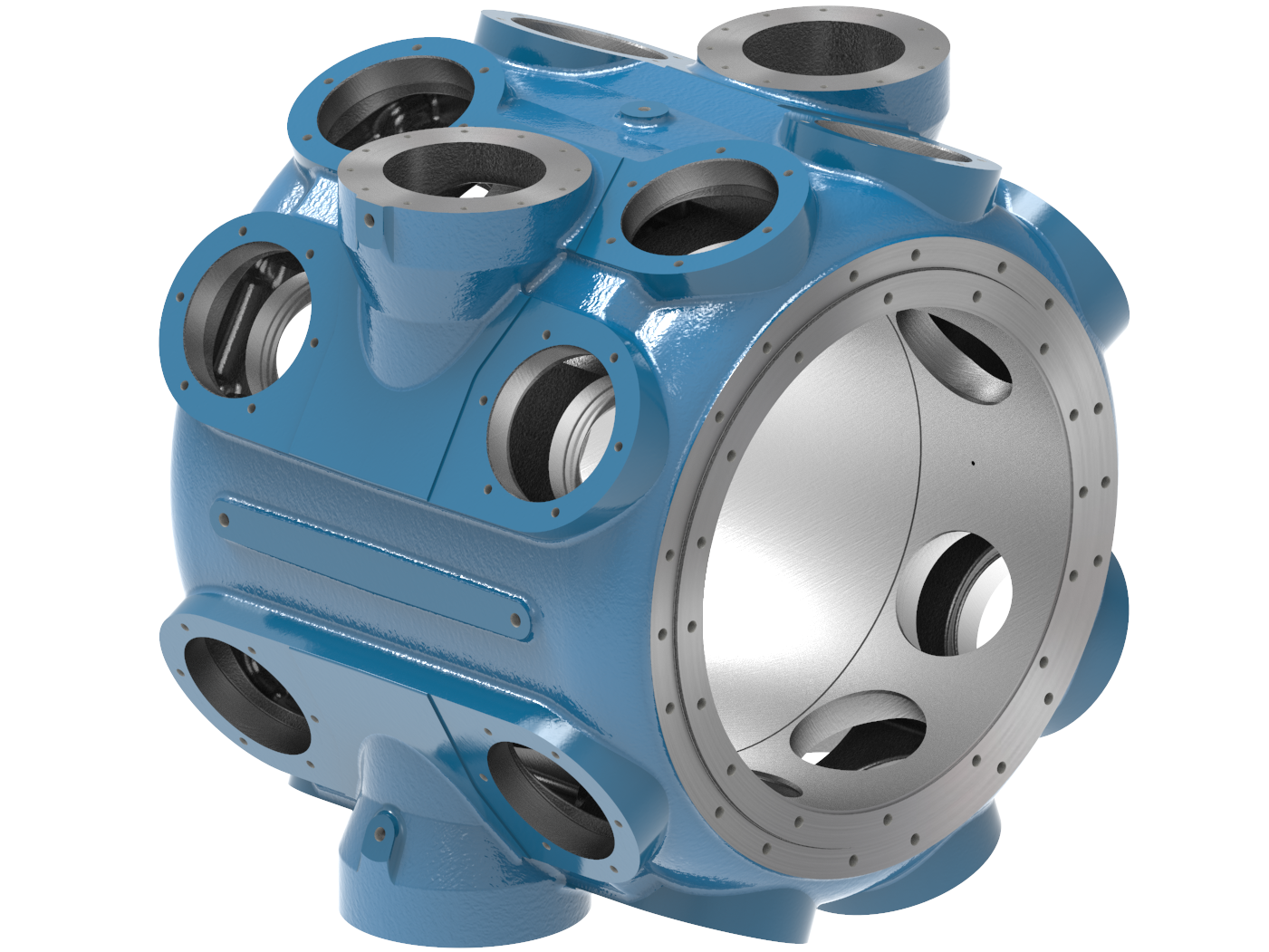

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
