El JGJ de Ariel






Línea de potencia media



JGJ

El JGJ de Ariel es un compresor reciprocante separable de potencia media, adecuado para la recolección de gas en pozos de tamaño moderado. El JGJ es particularmente efectivo para aplicaciones de boosters de gas combustible y a menudo se paquetiza con motores eléctricos así como también con motores de gas natural.

El JGJ ofrece una potencia considerable en una unidad de alta velocidad y carrera corta. Al proporcionar una gran carga del vástago en relación con su tamaño, el JGJ se ha convertido en un pilar del mercado de boosters de gas combustible dada su confiabilidad comprobada.

  JGJ

Potencia nominal

620

Carrera (in)

3,5

RPM máx.

1.800

Velocidad del pistón

1.050

Diámetro del vástago (in)

1,50

Carga de vástago total (lb)

42.000

Tensión (lb)

21.000

Compresión (lb)

23.000

Peso promedio (lb)

4.800

Longitud máx. (in)

41

Ancho nominal (in)

104

Línea central del cigüeñal (in)

12

  JGJ

Potencia nominal

1.240

Carrera (in)

3,5

RPM máx.

1.800

Velocidad del pistón

1.050

Diámetro del vástago (in)

1,50

Carga de vástago total (lb)

42.000

Tensión (lb)

21.000

Compresión (lb)

23.000

Peso promedio (lb)

9.600

Longitud máx. (in)

78

Ancho nominal (in)

104

Línea central del cigüeñal (in)

12

  JGJ

Potencia nominal

1.860

Carrera (in)

3,5

RPM máx.

1.800

Velocidad del pistón

1.050

Diámetro del vástago (in)

1,50

Carga de vástago total (lb)

42.000

Tensión (lb)

21.000

Compresión (lb)

23.000

Peso promedio (lb)

14.400

Longitud máx. (in)

108

Ancho nominal (in)

104

Línea central del cigüeñal (in)

12




Características del producto



Válvulas eficientes



Las válvulas tipo plato están diseñadas para las velocidades que se requieren en la actualidad, con elementos de sellado no metálicos de forma estándar. Se seleccionan determinadas válvulas para cumplir con los estándares establecidos de velocidad baja de válvula.

Casquillos de cojinetes de precisión



Todos los compresores de Ariel tienen cojinetes de bancada y de biela trimetálicos que están maquinados con precisión.

Bielas rígidas



El compresor JGJ posee bielas duraderas de acero forjado con cuatro pernos y una sección "I" de servicio pesado.




Materiales

  • Bastidor de fundición gris:  Cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

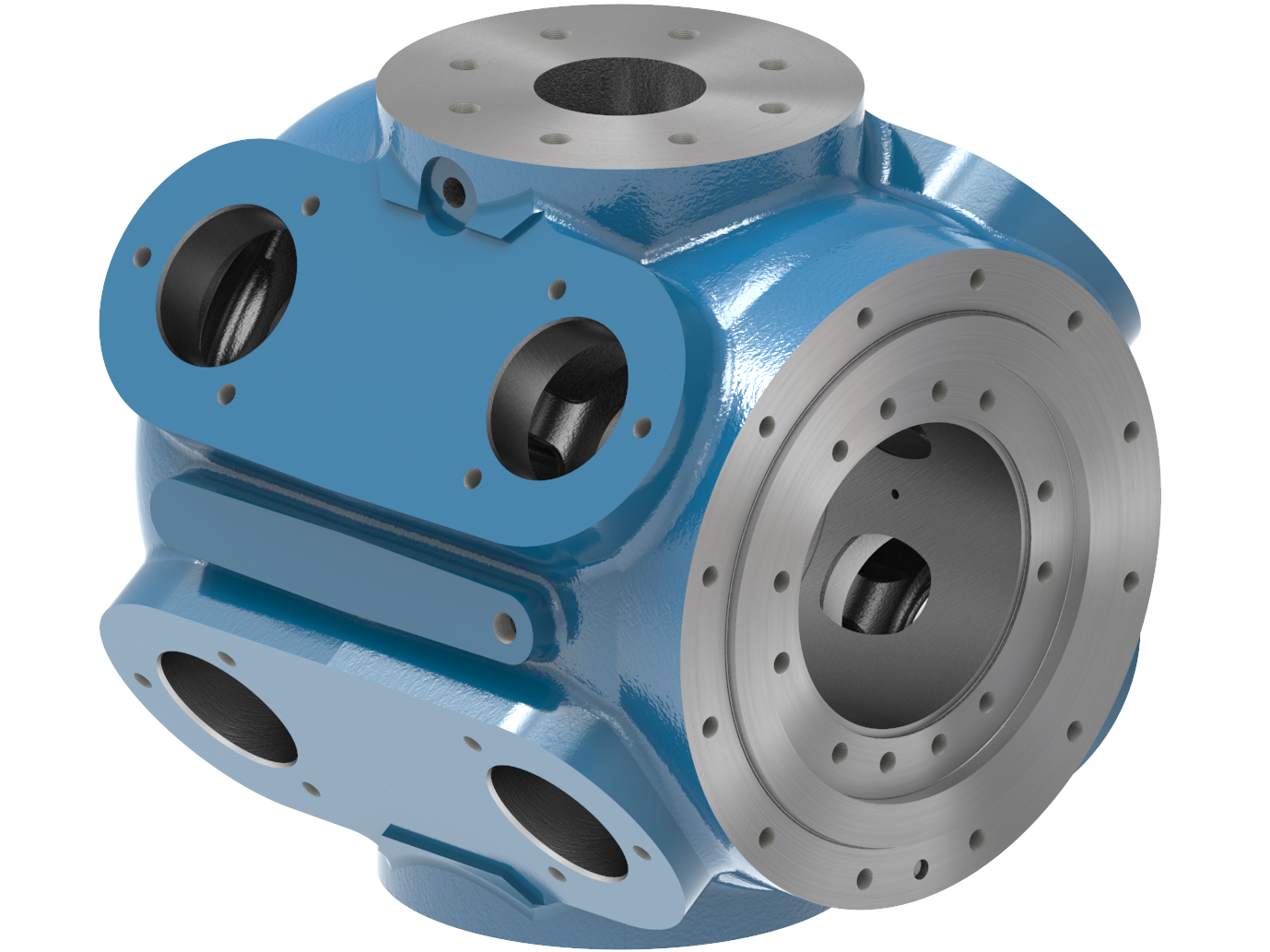

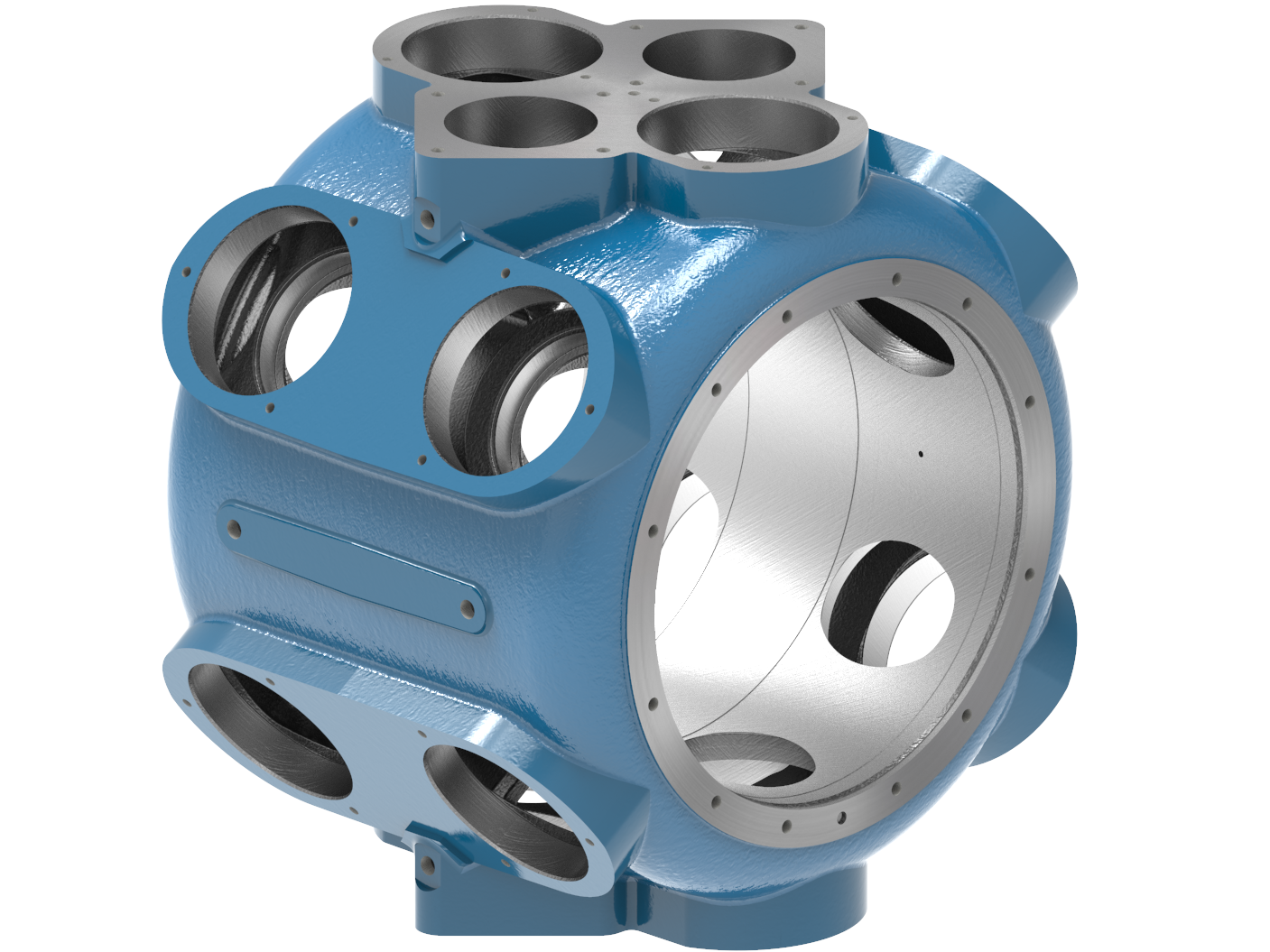

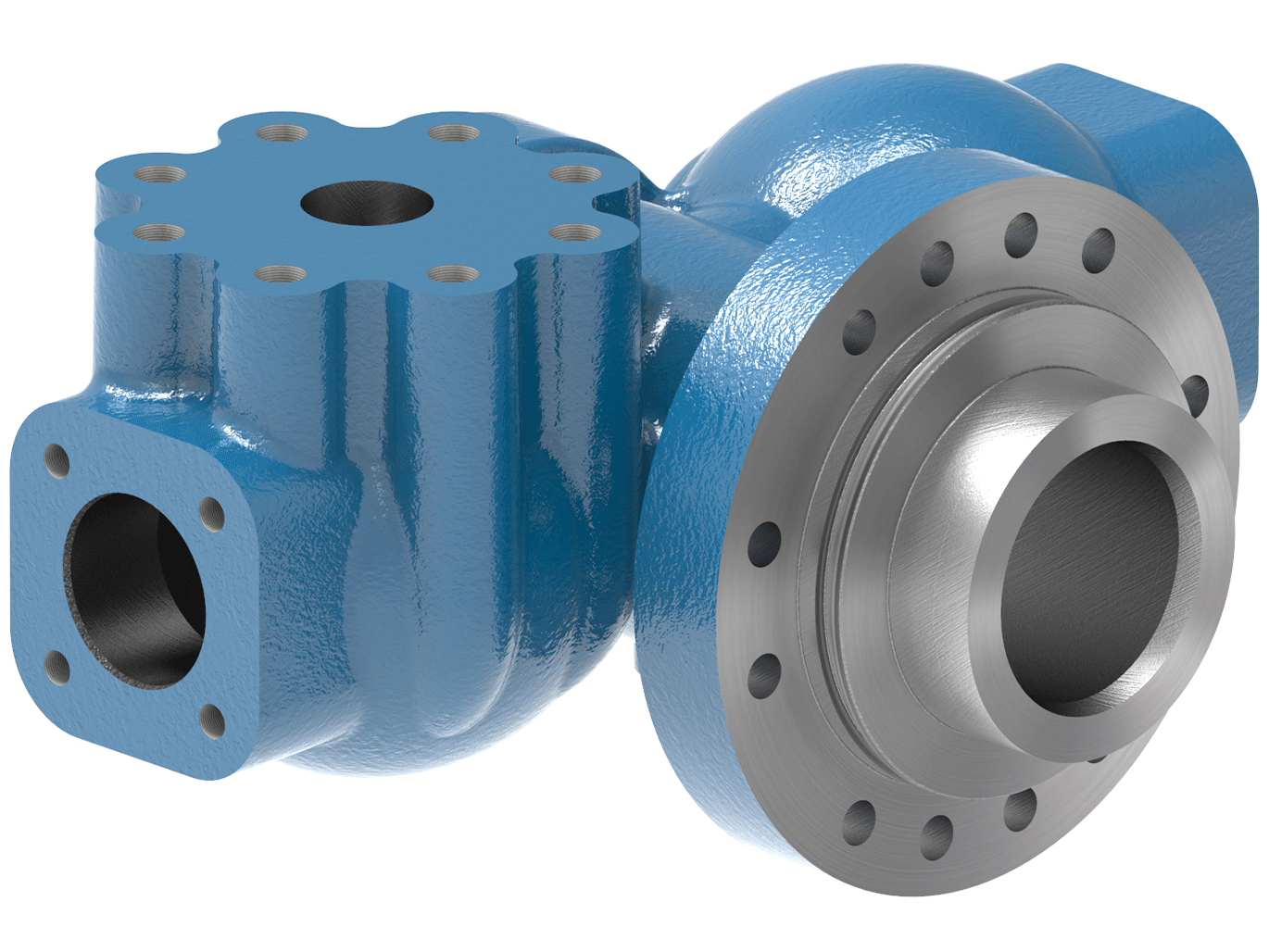

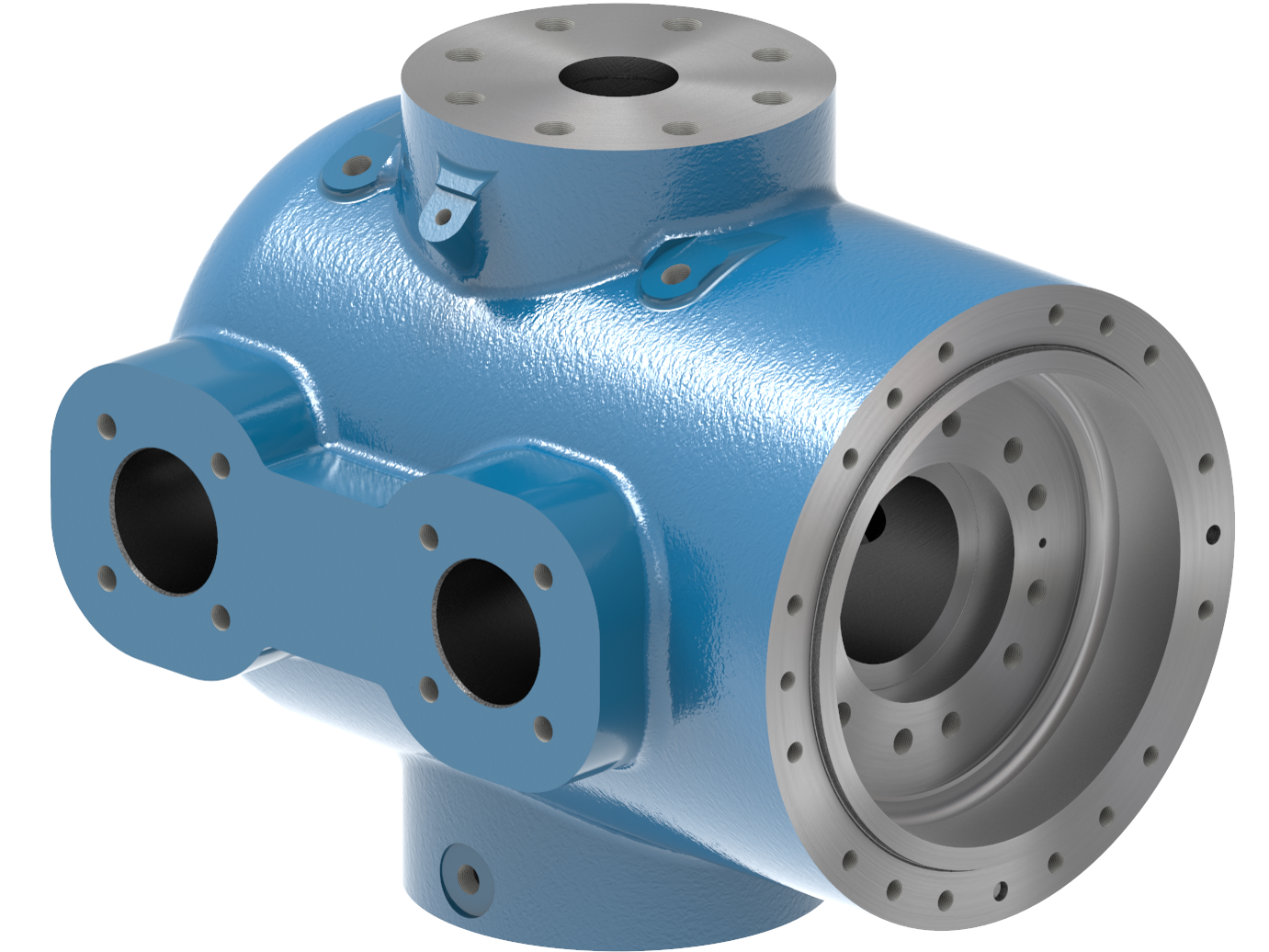

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
