El compresor JGM/JGP de Ariel
Compresores de baja potencia
JGM/JGP
Los modelos JGM y JGP de Ariel son conocidos por su rentabilidad y son muy adecuados para la recolección y la extracción de gas y las aplicaciones de GNC. Esta clase de compresores reciprocantes pueden acoplarse a una amplia variedad de motores de alta velocidad.
Construidos para trabajar en aplicaciones de hasta 170 BHP, el JGM y JGP pueden manejar diversas condiciones de succión y descarga de gas y poseen un tamaño pequeño. Los JGM y JGP utilizan hasta 4 etapas de compresión con una gran variedad de cilindros, que los hacen opciones muy versátiles dentro de su rango de potencia.
- 1 tiro
- 2 tiros
| JGM | JGM/JGP | |
|---|---|---|
Potencia nominal |
85 |
85 |
Carrera (in) |
3,5 |
3,0 |
RPM máx. |
1.500 |
1.800 |
Velocidad del pistón |
875 |
900 |
Diámetro del vástago (in) |
1,125 |
1,125 |
Carga de vástago total (lb) |
12.000 |
12.000 |
Tensión (lb) |
6.000 |
6.000 |
Compresión (lb) |
7.000 |
7.000 |
Peso promedio (lb) |
1.400 |
1.400 |
Longitud máx. (in) |
37 |
37 |
Ancho nominal (in) |
62 |
62 |
Línea central del cigüeñal (in) |
9,25 |
9,25 |
| JGM | JGM/JGP | |
|---|---|---|
Potencia nominal |
170 |
170 |
Carrera (in) |
3,5 |
3,0 |
RPM máx. |
1.500 |
1.800 |
Velocidad del pistón |
875 |
900 |
Diámetro del vástago (in) |
1,125 |
1,125 |
Carga de vástago total (lb) |
12.000 |
12.000 |
Tensión (lb) |
6.000 |
6.000 |
Compresión (lb) |
7.000 |
7.000 |
Peso promedio (lb) |
2.200 |
2.200 |
Longitud máx. (in) |
34 |
34 |
Ancho nominal (in) |
83 |
83 |
Línea central del cigüeñal (in) |
9,25 |
9,25 |
Características del producto
Crucetas sólidas
Las crucetas de Ariel son de una sola pieza, ofrecen una larga vida útil y poseen pasadores de cruceta de acero mecanizado endurecido y la línea directa de lubricación a presión cubre las partes superior e inferior para un desgaste mínimo.
Dispositivos de descarga versátiles
Ariel ofrece bolsillos de volumen variable manual (VVCP) en el extremo del cabezal de la mayoría de los cilindros. Los descargadores neumáticos de la válvula de succión están disponibles de forma limitada.
Filtros de aceite de alta eficiencia
Los compresores JGM/JGP de Ariel tienen filtros de aceite atornillables de alta eficiencia y sin derivación con una clasificación de 5 micrones nominales y 17 micrones absolutos.
Materiales
- Bastidor de fundición gris: cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete de bancada trimetálico
- Cruceta de fundición gris: pasador de cruceta de acero aleado
- Biela dúctil: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8
- Slide 1
- Slide 2
- Slide 3
- 1
- 2
- 3
- 4
- 5

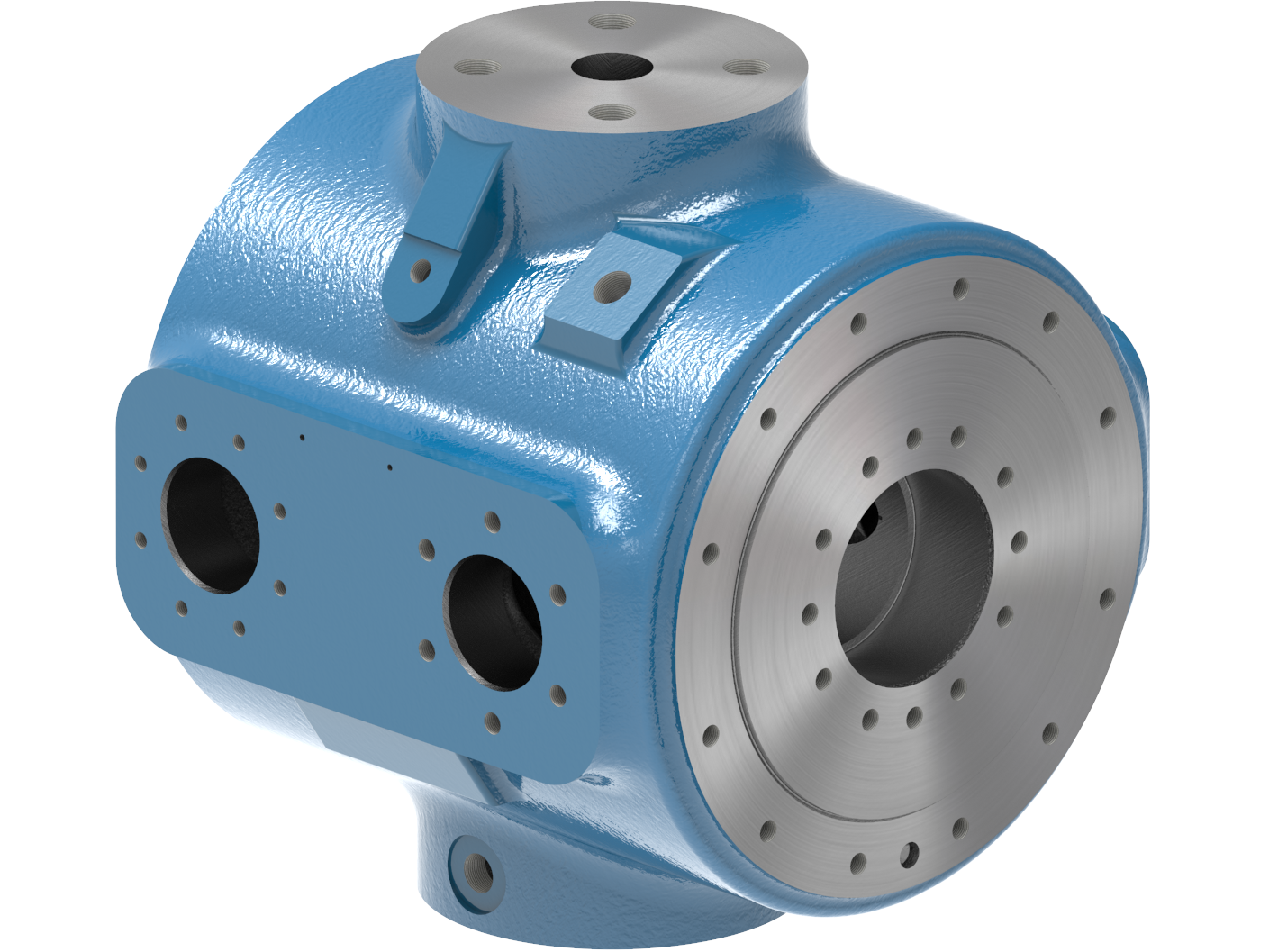

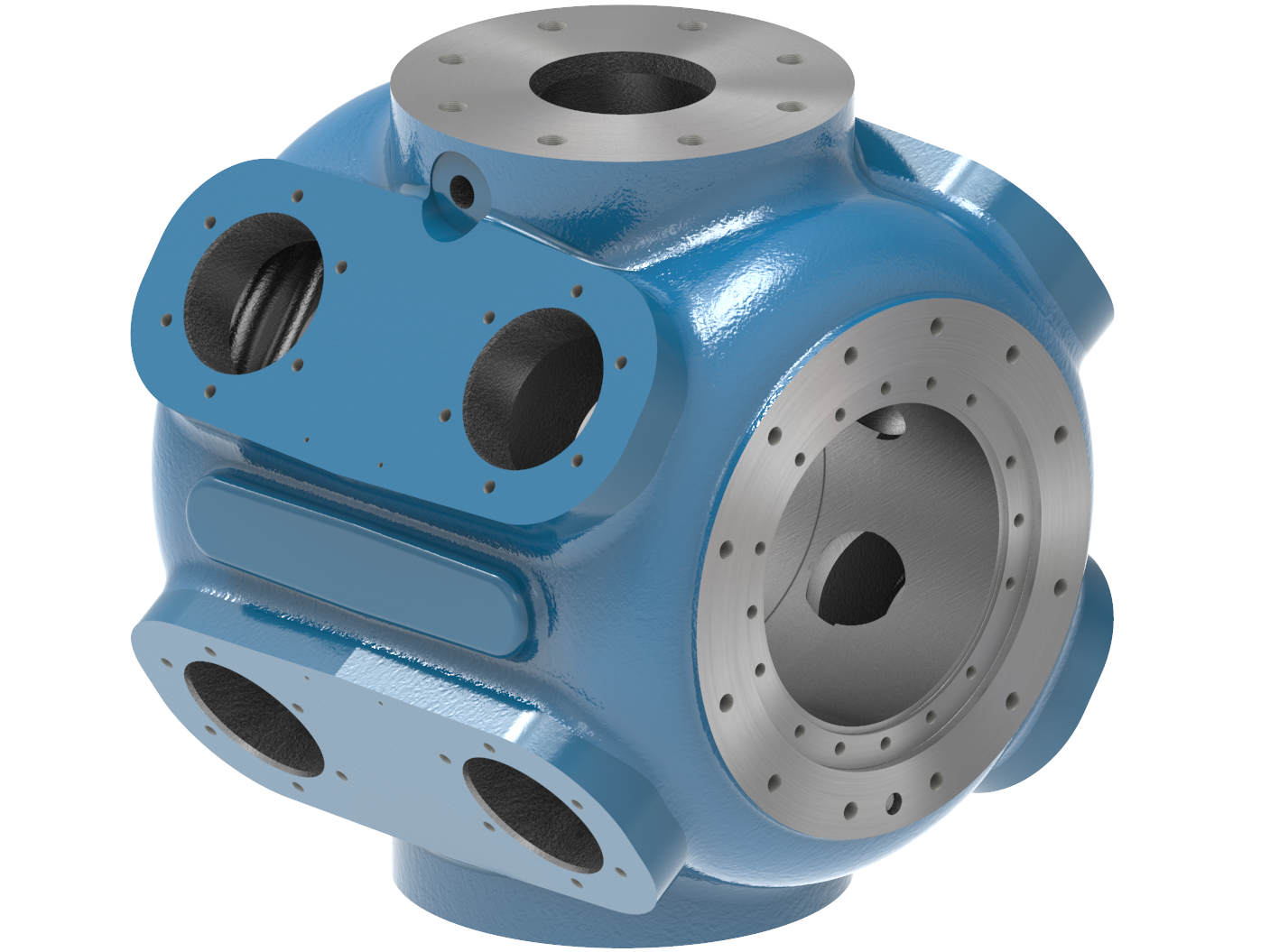

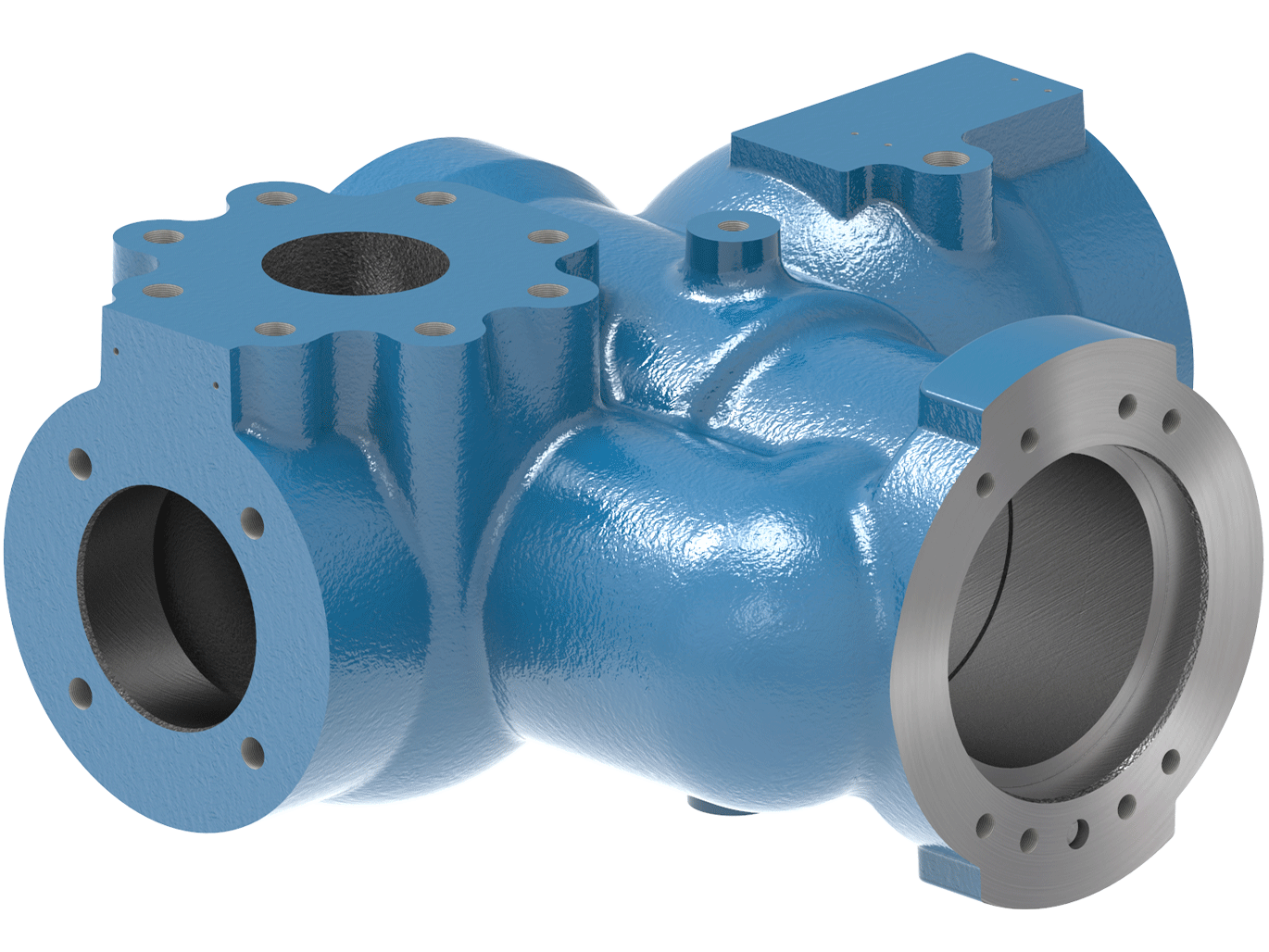

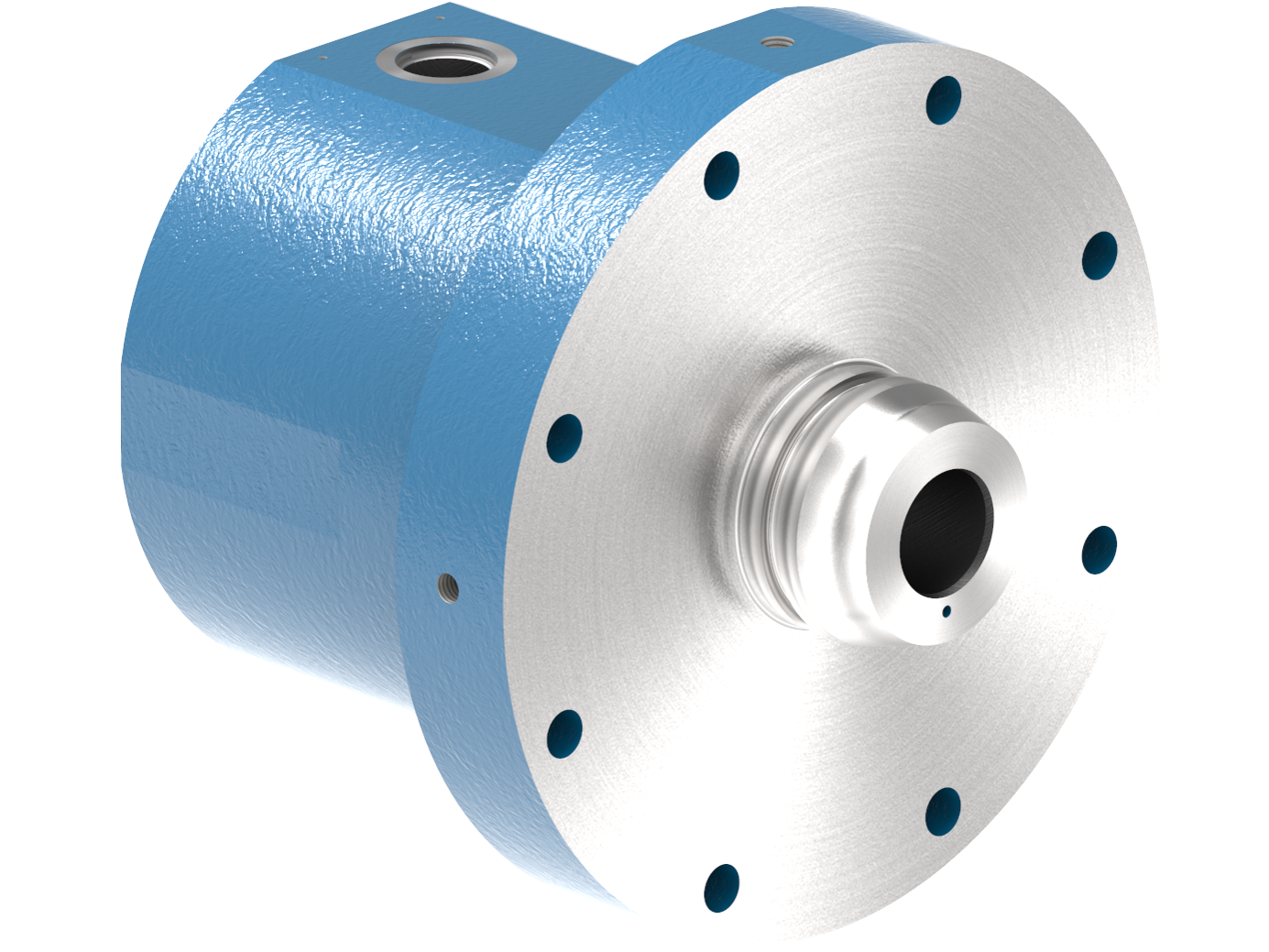

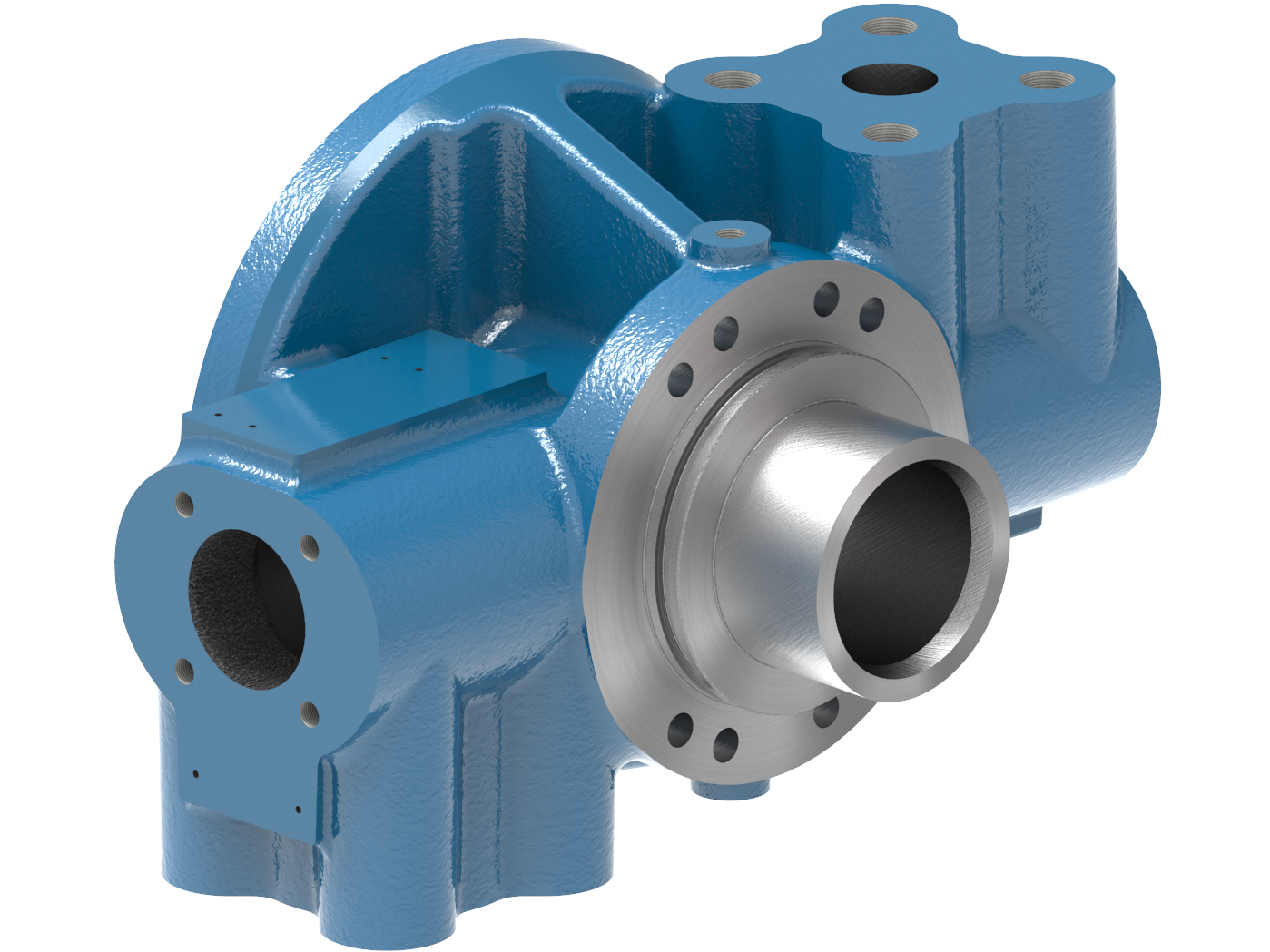

Cilindros innovadores
Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.
Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean anteriores o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
