El JGN/JGQ de Ariel






Compresores de baja potencia



JGN / JGQ

El diseño de estos compresores reciprocantes separables, un caballo de batalla en aplicaciones de gas en campo, permite que sea posible acoplarlos a motores de alta velocidad sin problemas. El JGN y el JGQ, disponibles con cilindros para aplicaciones de alta presión, son excelentes opciones para aplicaciones de gas lift y de combustible de vehículos GNC.

Para aplicaciones de tres etapas de compresión, los clientes pueden optar por construir sus flotas de alquiler de poca potencia con los bastidores JGN y JGQ. Las características robustas de estos dos bastidores (250-280 BHP) ofrecen a los operadores la solidez necesaria para soportar exigentes condiciones de campo. Los modelos JGN y JGQ pueden utilizar diversas válvulas y descargadores lo que ofrece versatilidad a medida que cambian las condiciones del campo.

  JGN JGQ

Potencia nominal

126

140

Carrera (in)

3,5

3,0

RPM máx.

1.500

1.800

Velocidad del pistón

875

900

Diámetro del vástago (in)

1,125

1,125

Carga de vástago total (lb)

18.000

20.000

Tensión (lb)

9.000

10.000

Compresión (lb)

10.000

11.000

Peso promedio (lb)

1.400

1.400

Longitud máx. (in)

37

37

Ancho nominal (in)

62

62

Línea central del cigüeñal (in)

9,25

9,25

  JGN JGQ

Potencia nominal

252

280

Carrera (in)

3,5

3,0

RPM máx.

1.500

1.800

Velocidad del pistón

875

900

Diámetro del vástago (in)

1,125

1,125

Carga de vástago total (lb)

18.000

20.000

Tensión (lb)

9.000

10.000

Compresión (lb)

10.000

11.000

Peso promedio (lb)

2.200

2.200

Longitud máx. (in)

34

34

Ancho nominal (in)

83

83

Línea central del cigüeñal (in)

9,25

9,25




Características del producto



Casquillos de cojinetes de precisión


Todos los compresores de Ariel tienen cojinetes de bancada y de biela trimetálicos que están maquinados con precisión.

Dispositivos de descarga versátiles



Ariel ofrece bolsillos de volumen variable manuales (VVCP) en el extremo del cabezal en la mayoría de los cilindros. Los descargadores neumáticos de la válvula de succión están disponibles de forma limitada.

Válvulas eficientes



Las válvulas tipo plato están diseñadas para las velocidades que se requieren en la actualidad, con elementos de sellado no metálicos de forma estándar. Se seleccionan determinadas válvulas para cumplir con los estándares establecidos de velocidad baja de válvula.




Materiales

  • Bastidor de fundición gris:  cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete de bancada trimetálico

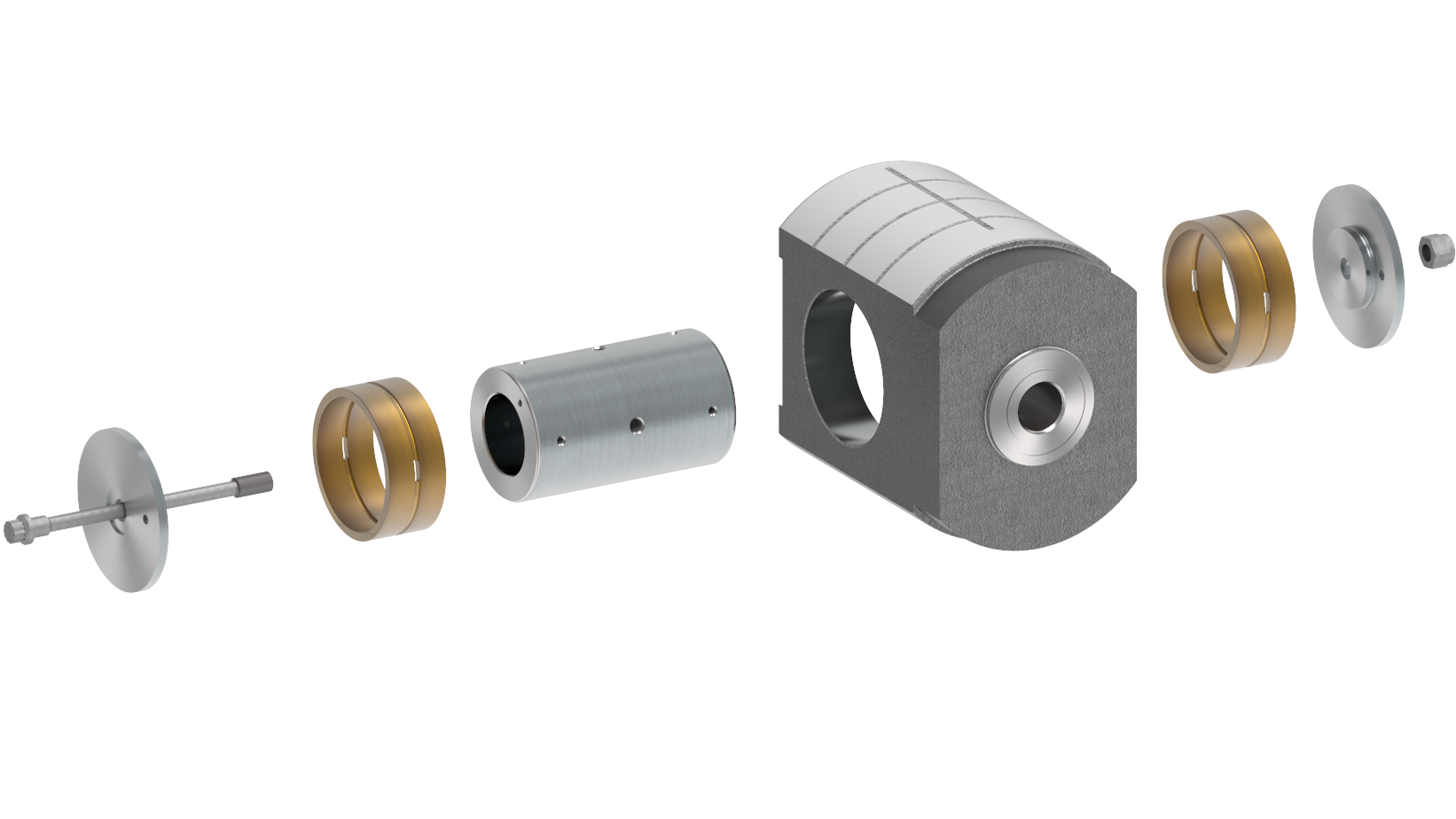

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

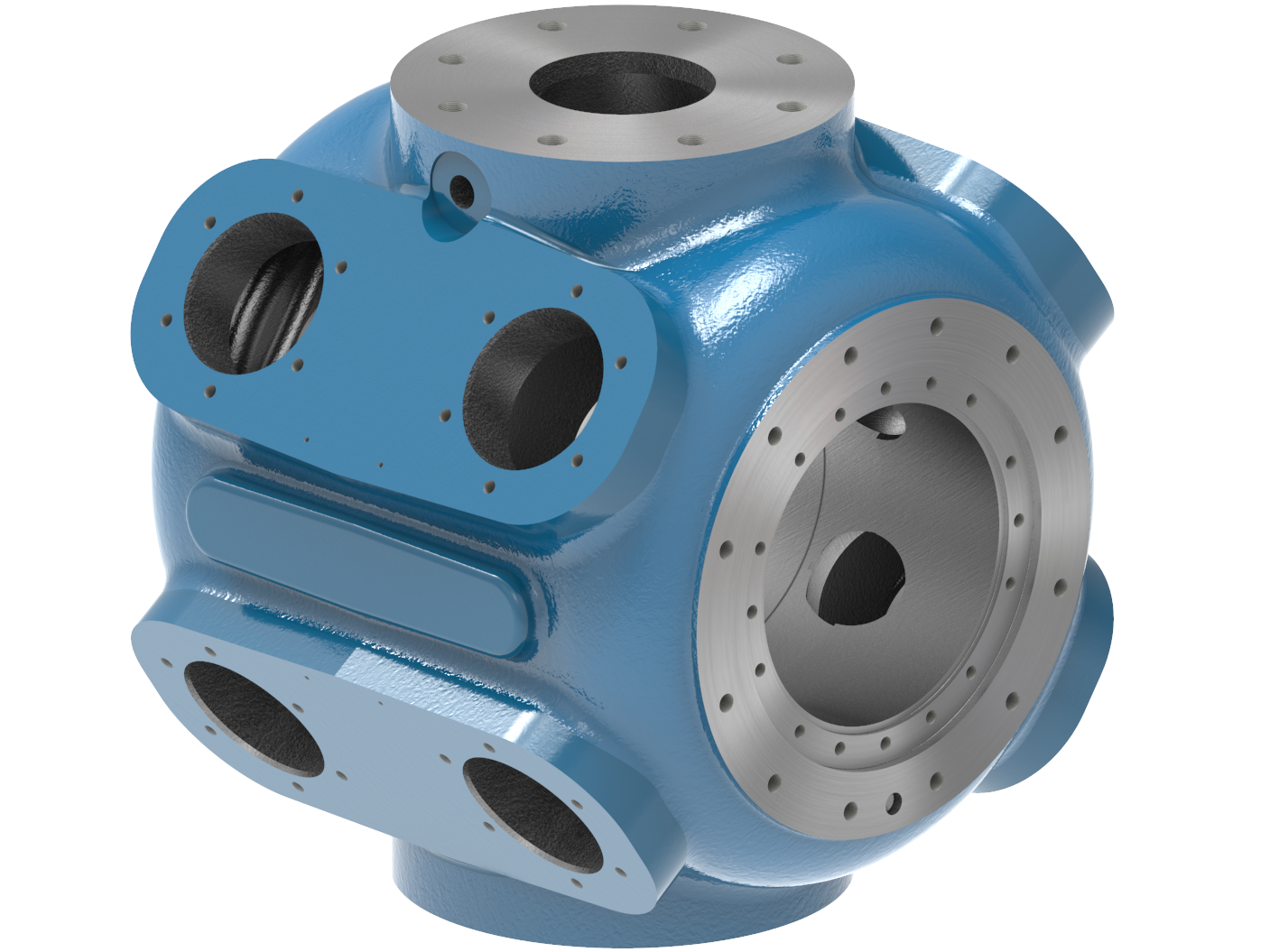

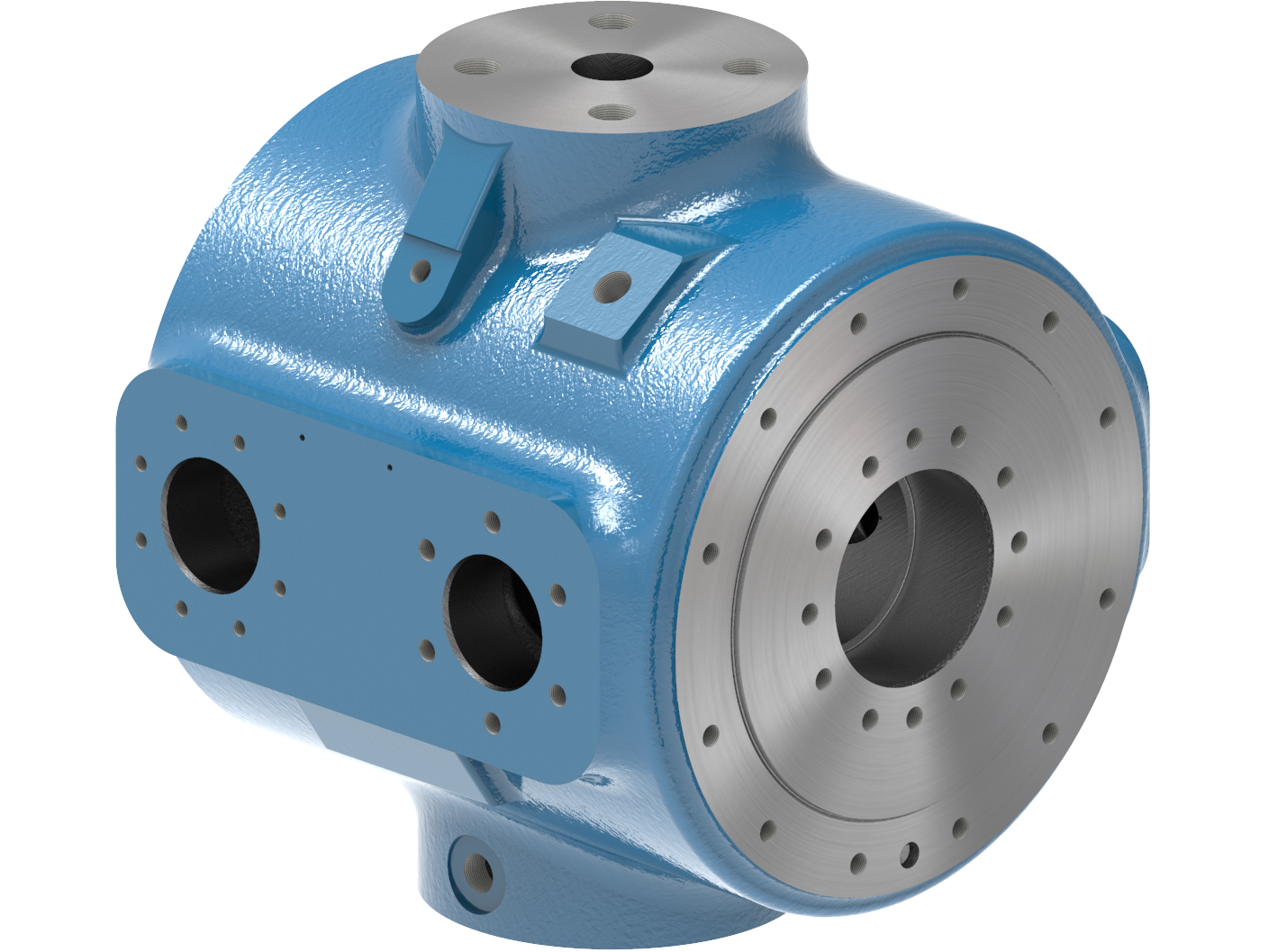

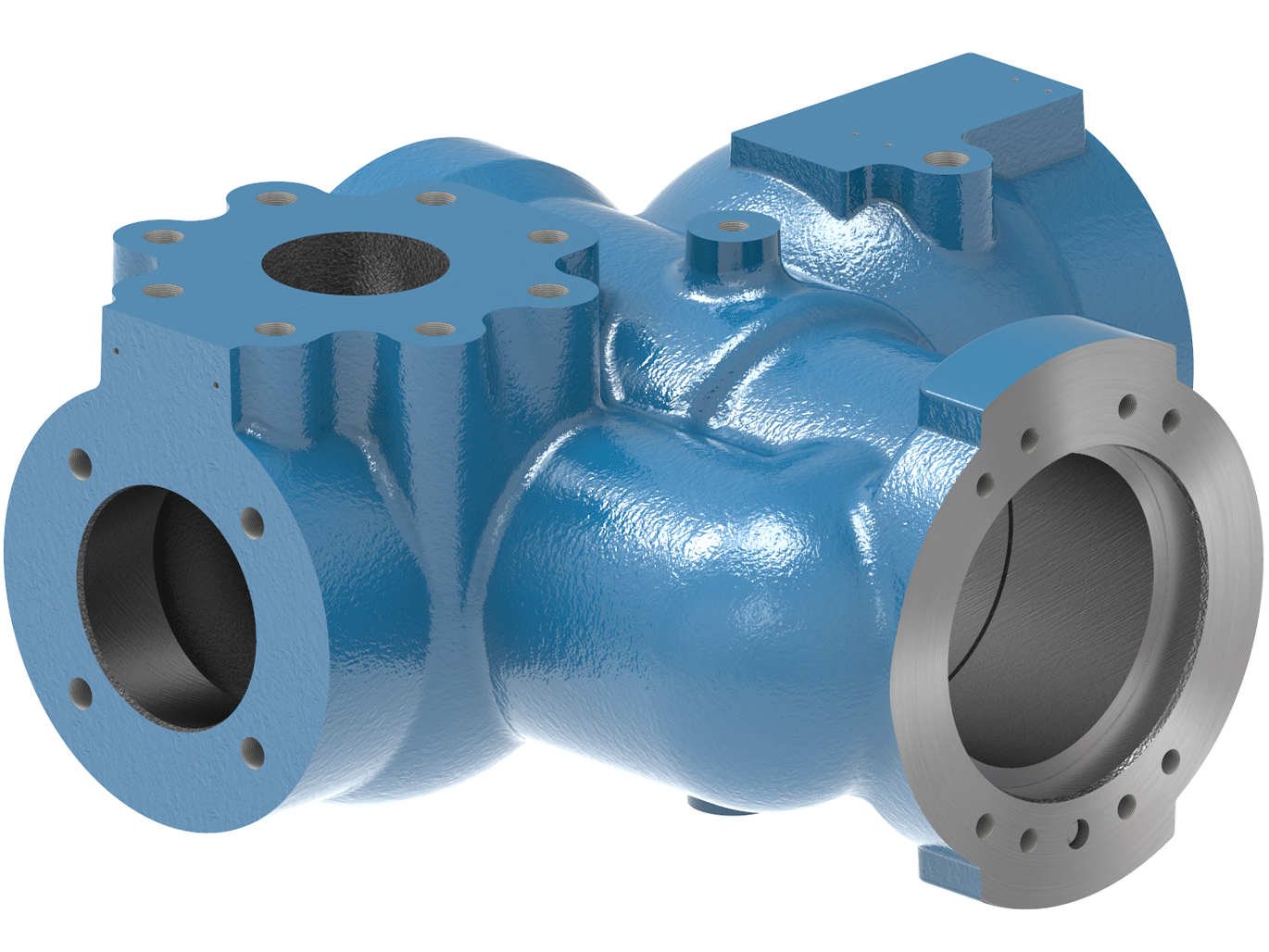

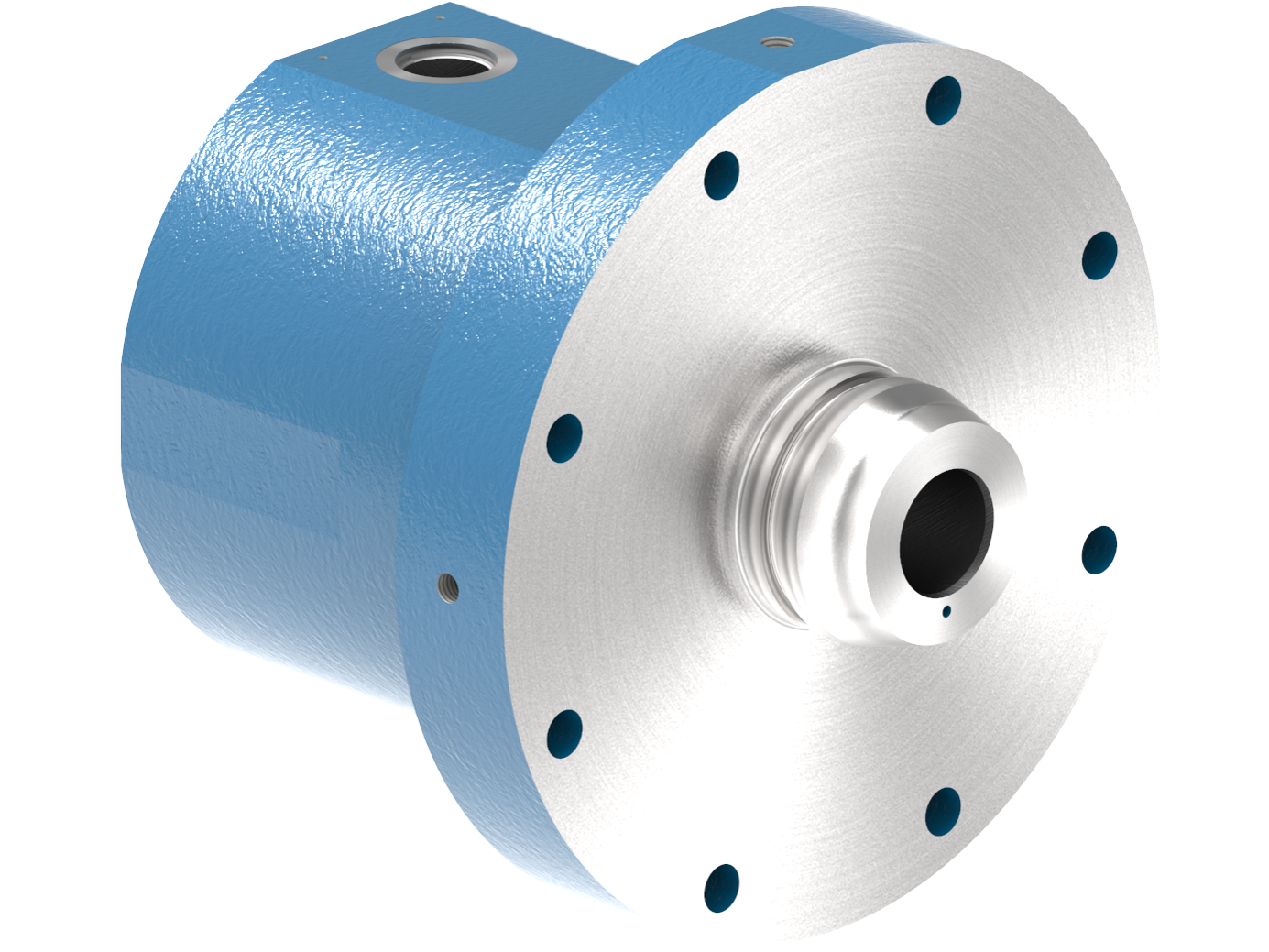

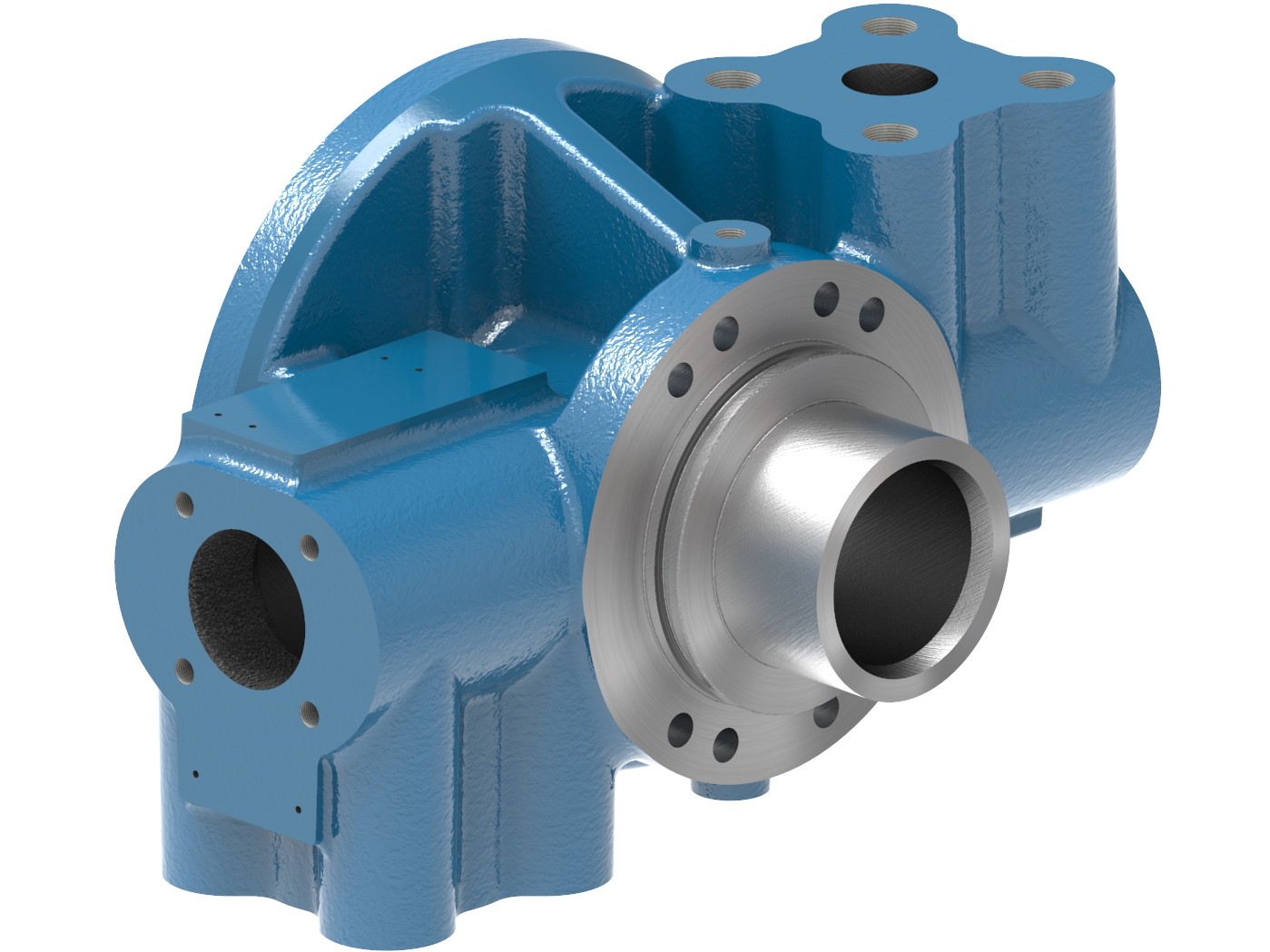

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
