El JGR de Ariel






Compresores de baja potencia



JGR

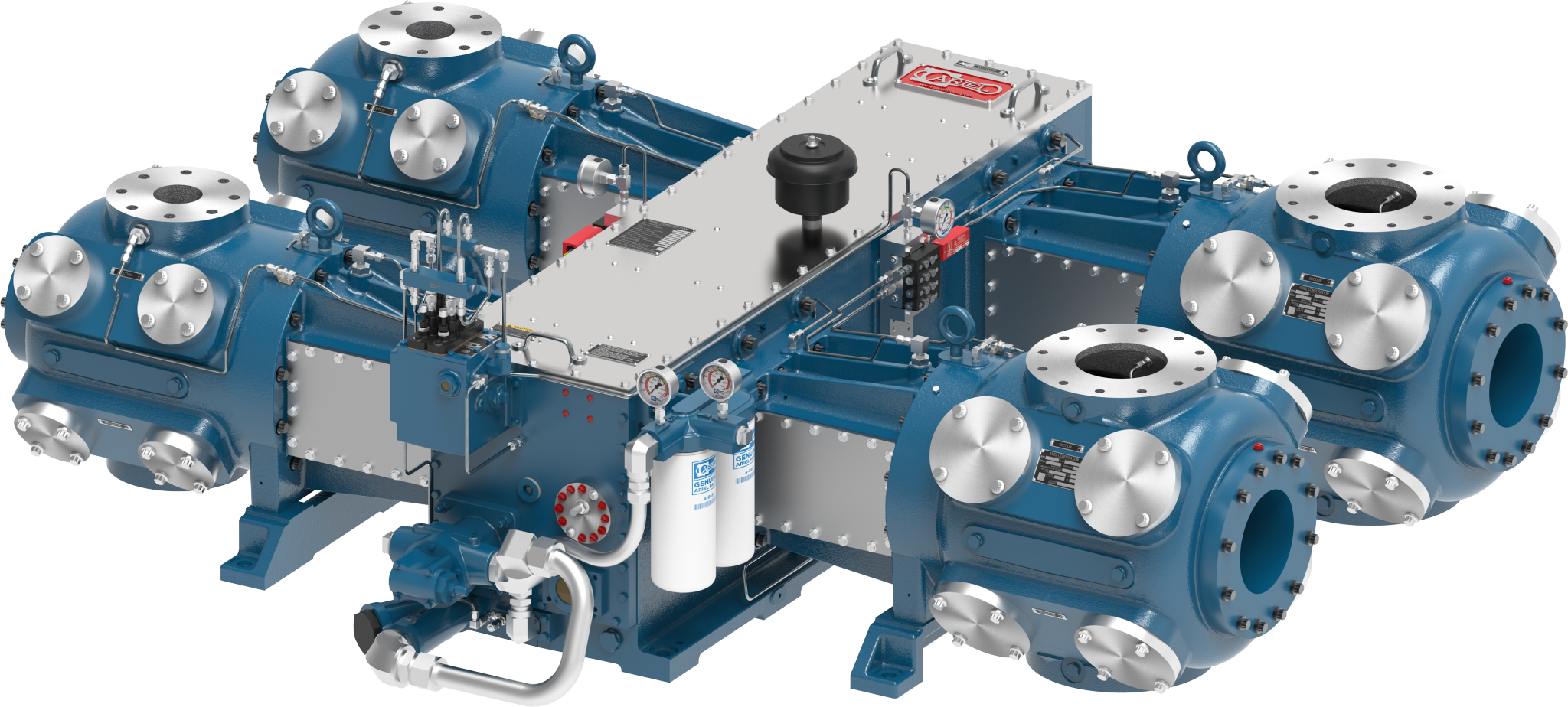

El JGR es un compresor reciprocante separable de tamaño medio. El JGR es un compresor que puede utilizarse para proyectos de recolección de gas en pozos de tamaño moderado. De fácil adaptación para el Paquetizador ya que funciona de forma eficiente tanto con motores eléctricos como con motores de gas natural.

El JGR se ofrece en configuraciones de hasta 860 BHP y se considera fundamental en yacimientos petrolíferos en pozos de recolección convencionales y como compresores base para recolección distribuida.

  JGR

Potencia nominal

430

Carrera (in)

4,25

RPM máx.

1.200

Velocidad del pistón

850

Diámetro del vástago (in)

1,50

Carga de vástago total (lb)

32.000

Tensión (lb)

16.000

Compresión (lb)

20.000

Peso promedio (lb)

4.800

Longitud máx. (in)

41

Ancho nominal (in)

104

Línea central del cigüeñal (in)

12

  JGR

Potencia nominal

860

Carrera (in)

4,25

RPM máx.

1.200

Velocidad del pistón

850

Diámetro del vástago (in)

1,50

Carga de vástago total (lb)

32.000

Tensión (lb)

16.000

Compresión (lb)

20.000

Peso promedio (lb)

9.600

Longitud máx. (in)

78

Ancho nominal (in)

104

Línea central del cigüeñal (in)

12




Características del producto

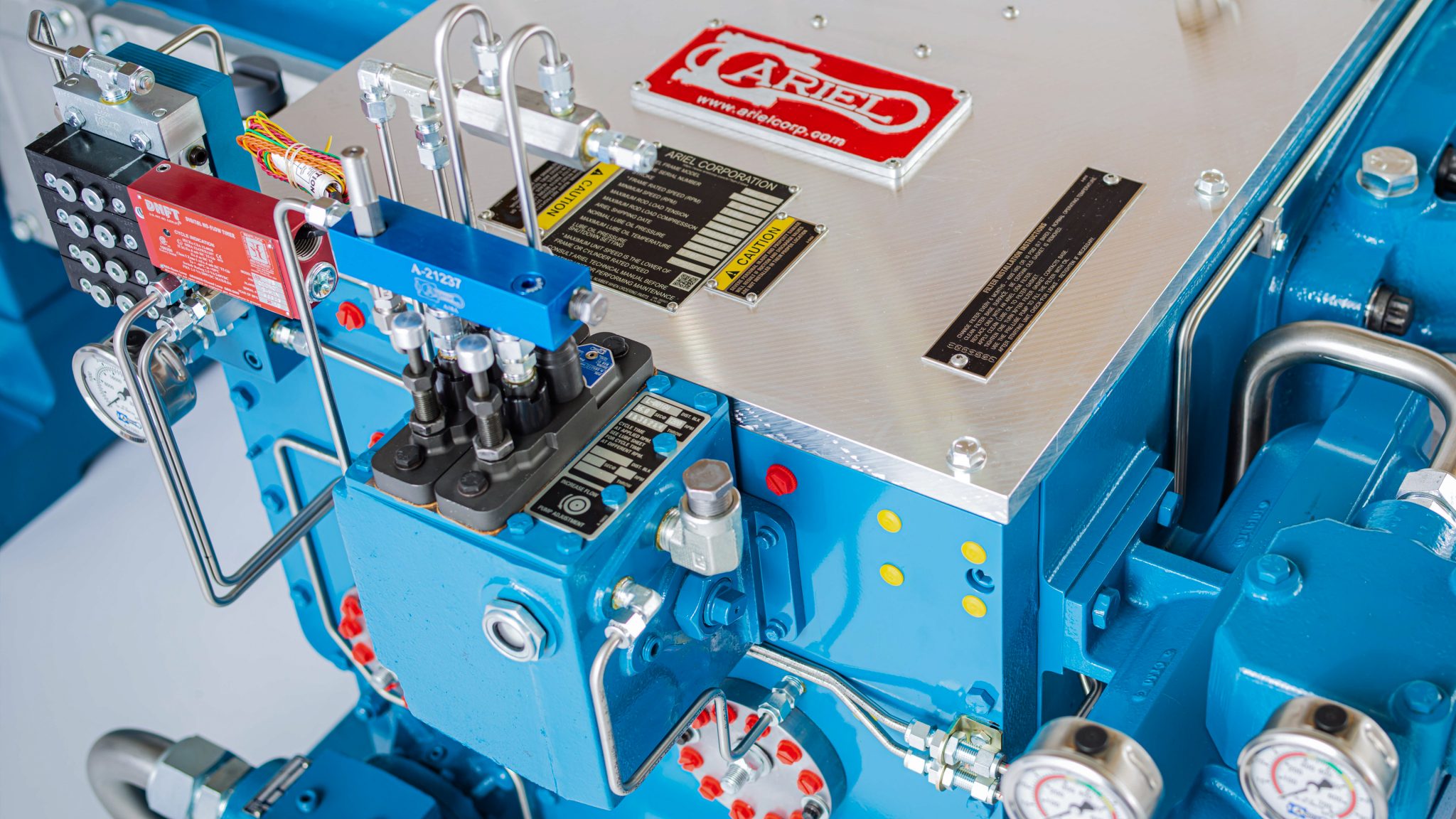

Lubricación a presión



Una bomba de aceite lubricante accionada por bastidor suministra aceite a baja temperatura a través de un filtro de aceite de flujo total a todos los componentes móviles del bastidor. El sistema del bloque de distribución también suministra cantidades específicas de aceite a los orificios de los cilindros y las empaquetaduras de los vástagos.

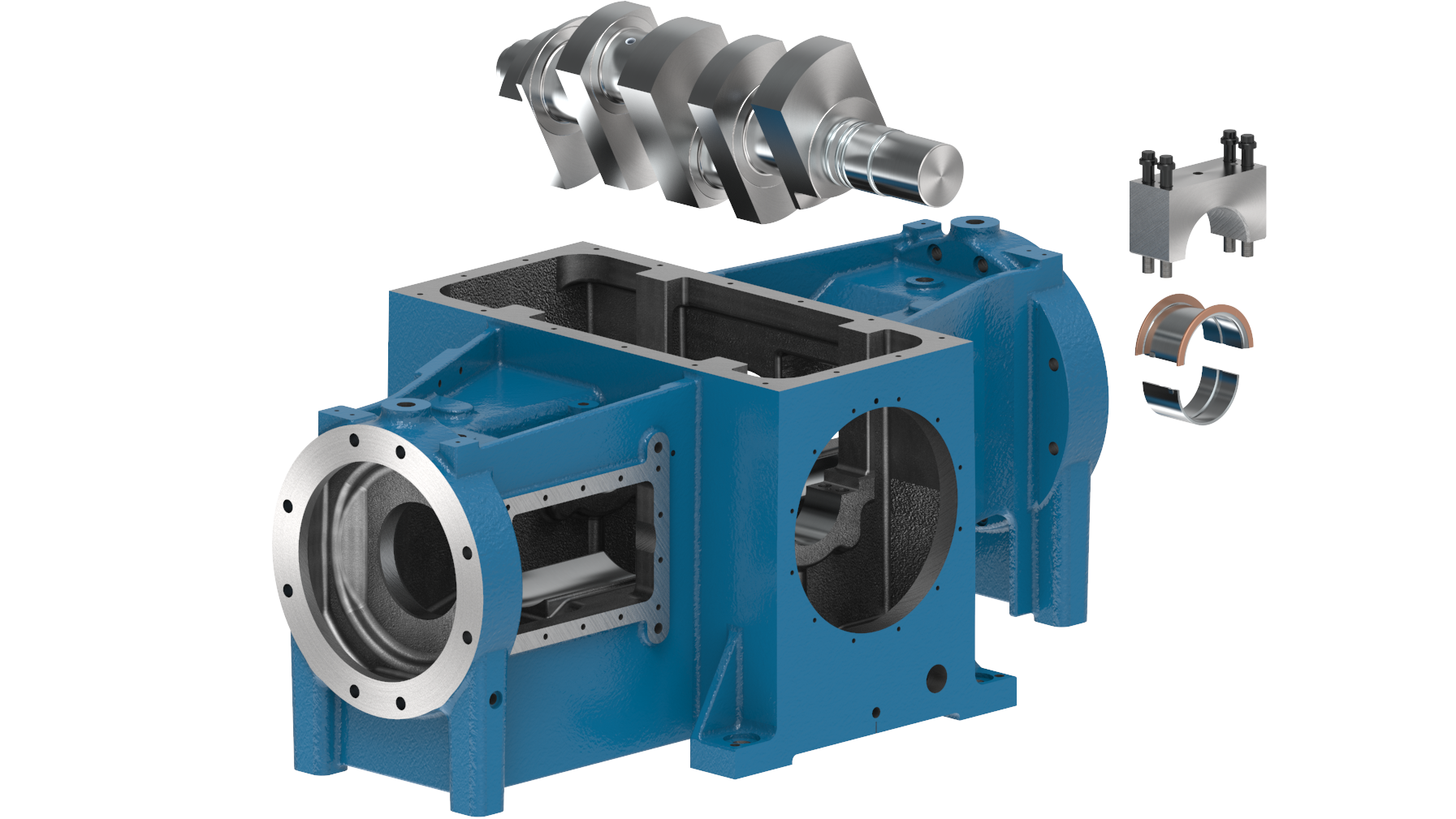

Cigüeñales para servicio pesado

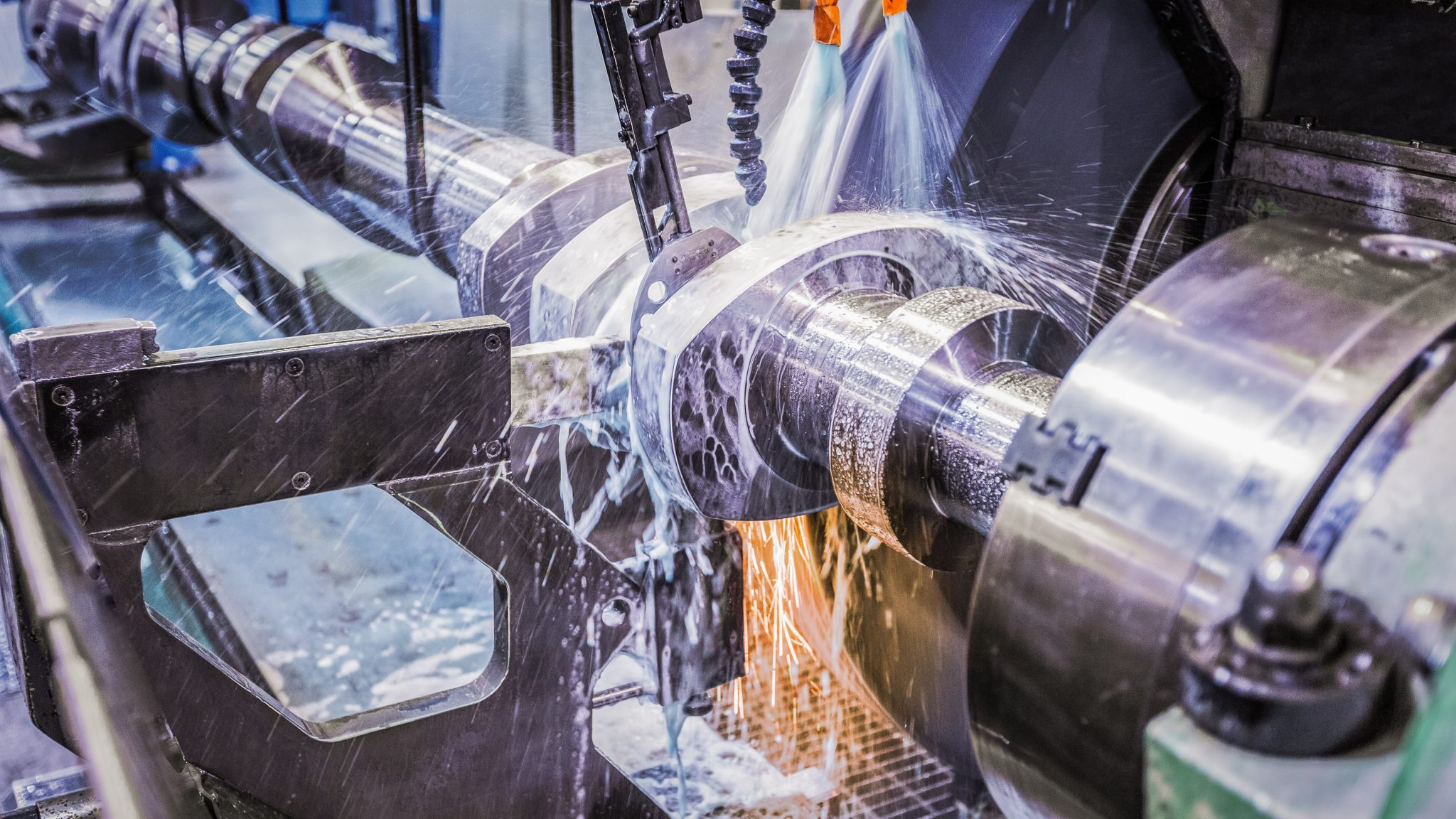

Los compresores JGR de Ariel tienen cigüeñales maquinados con precisión de acero forjado y contrapesos integrales fabricados específicamente por Ariel Corporation.

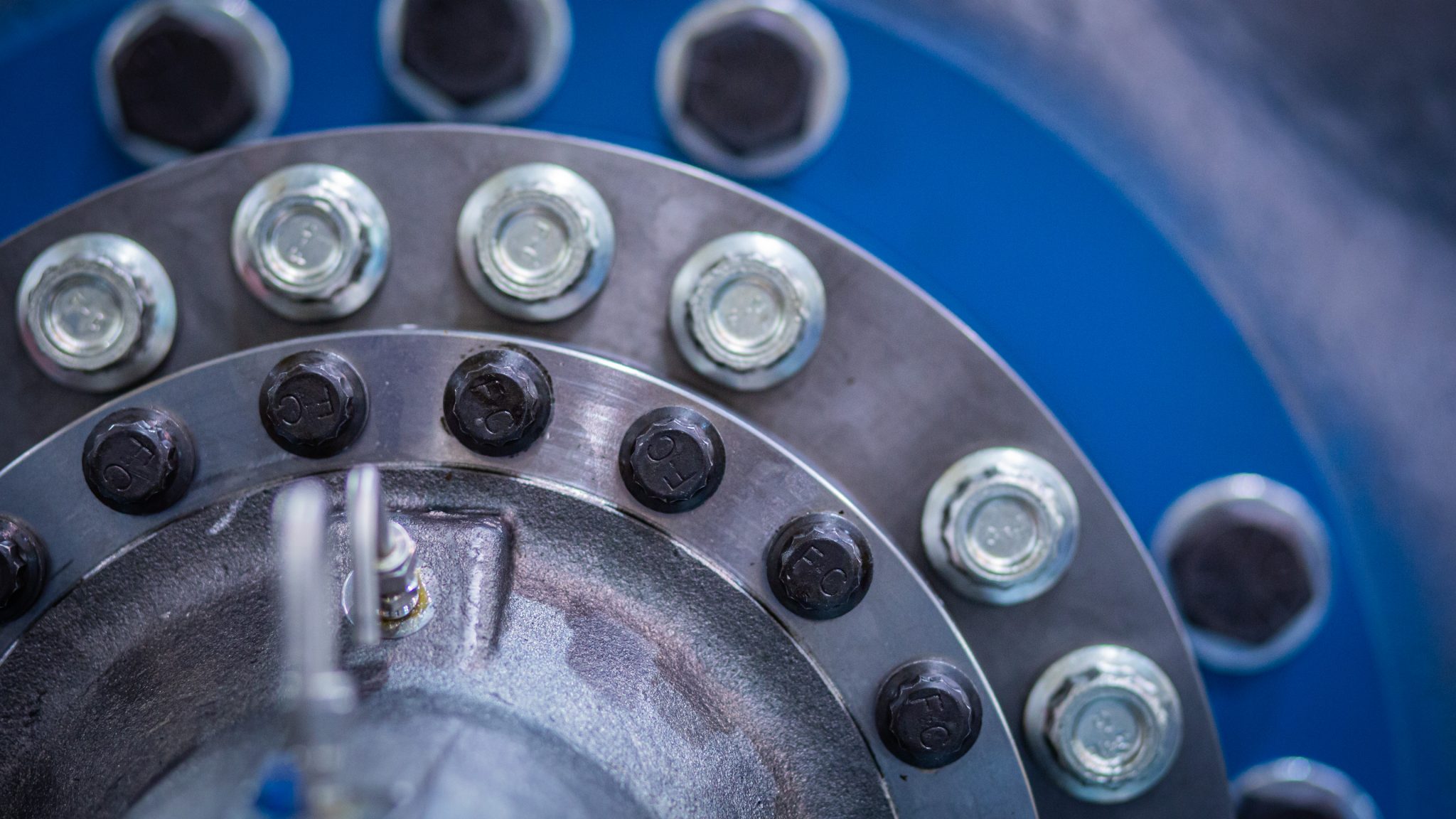

Pernos de alta resistencia



Los pernos duraderos grado 8 en todas las juntas cargadas, combinados con pernos antifatiga especialmente diseñados en todas las tapas de válvulas, garantizan una resistencia máxima a la sujeción en todo el conjunto.




Materiales

  • Bastidor de fundición gris:  cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete de bancada trimetálico

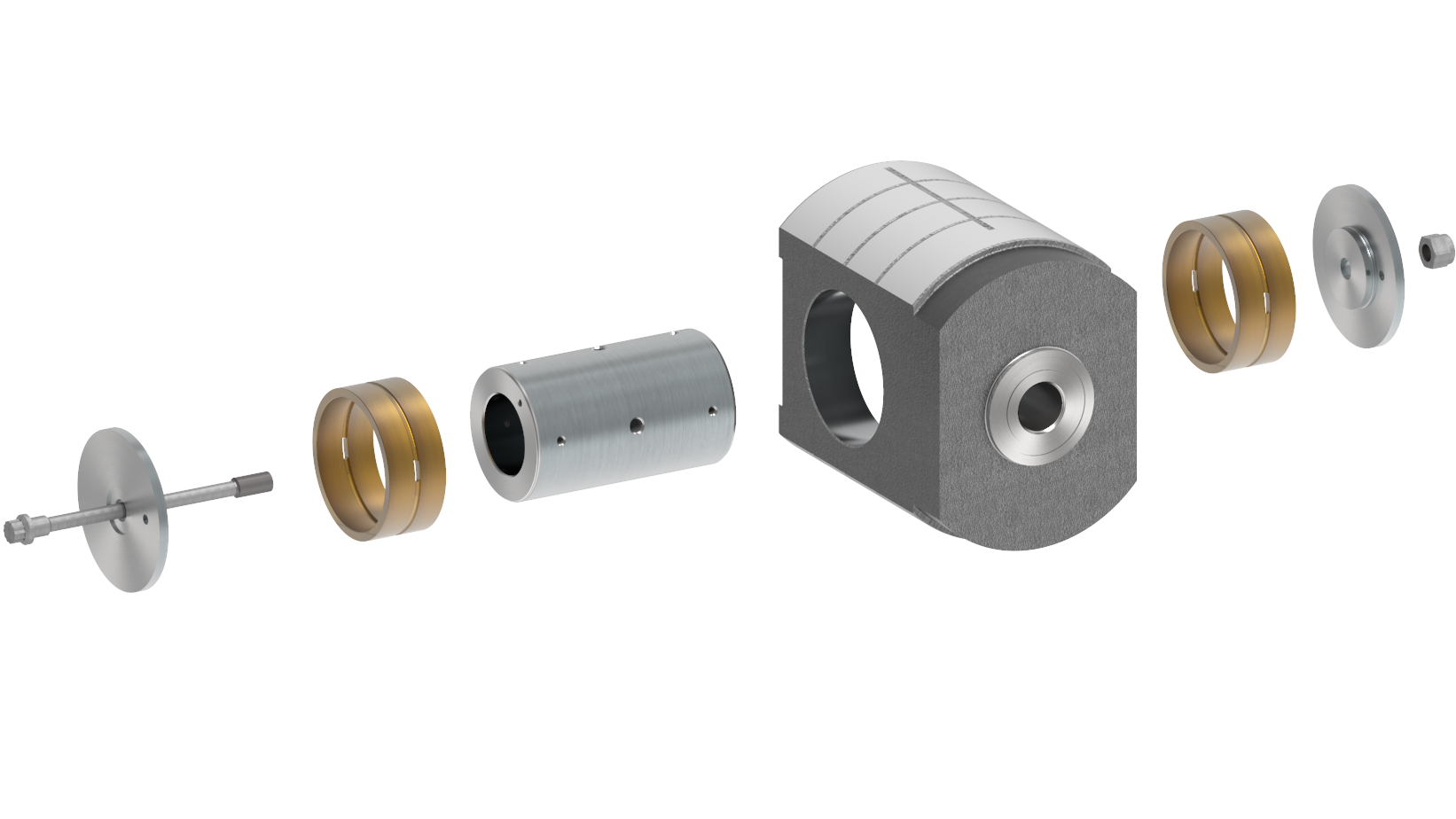

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero

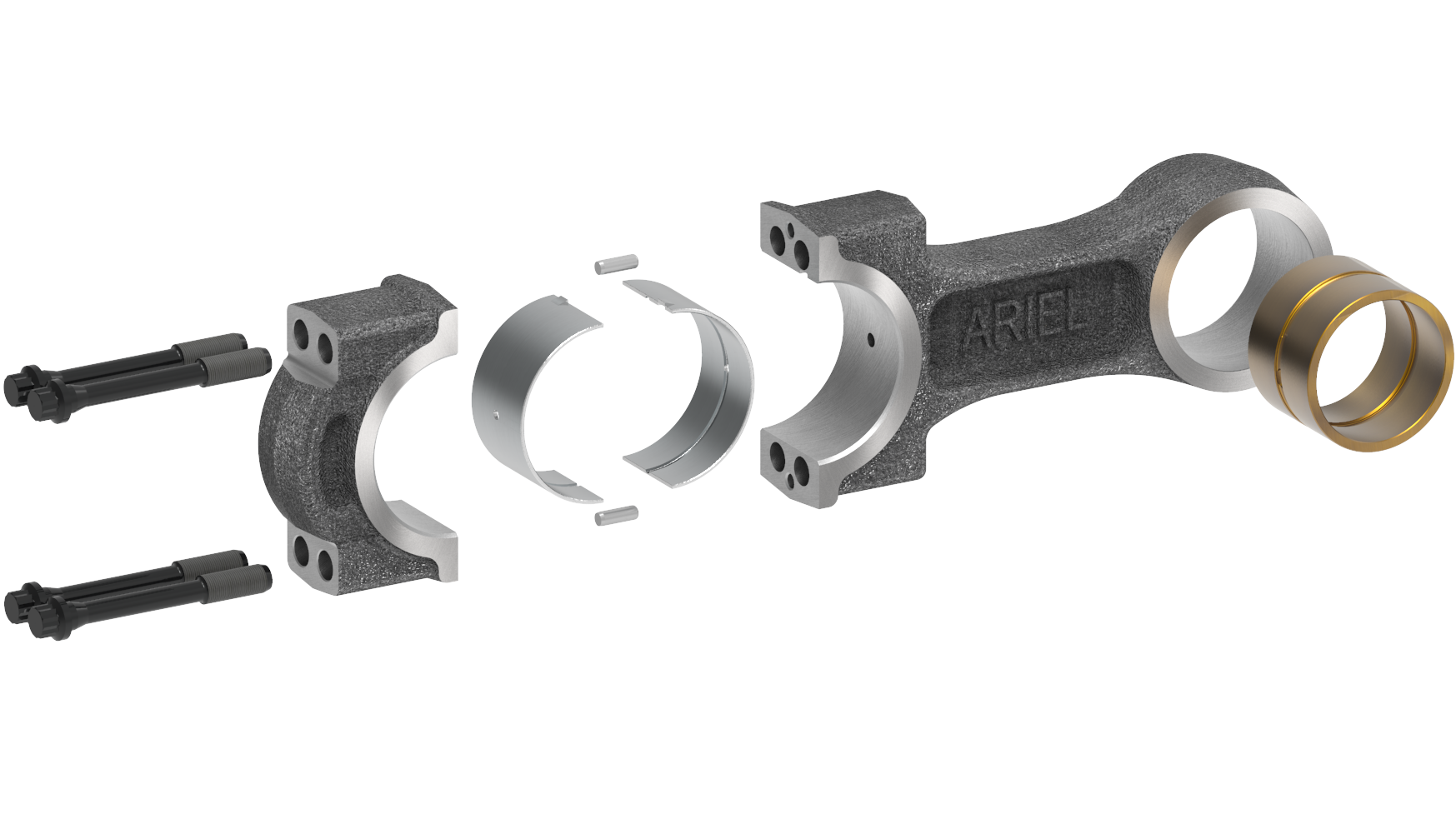

  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

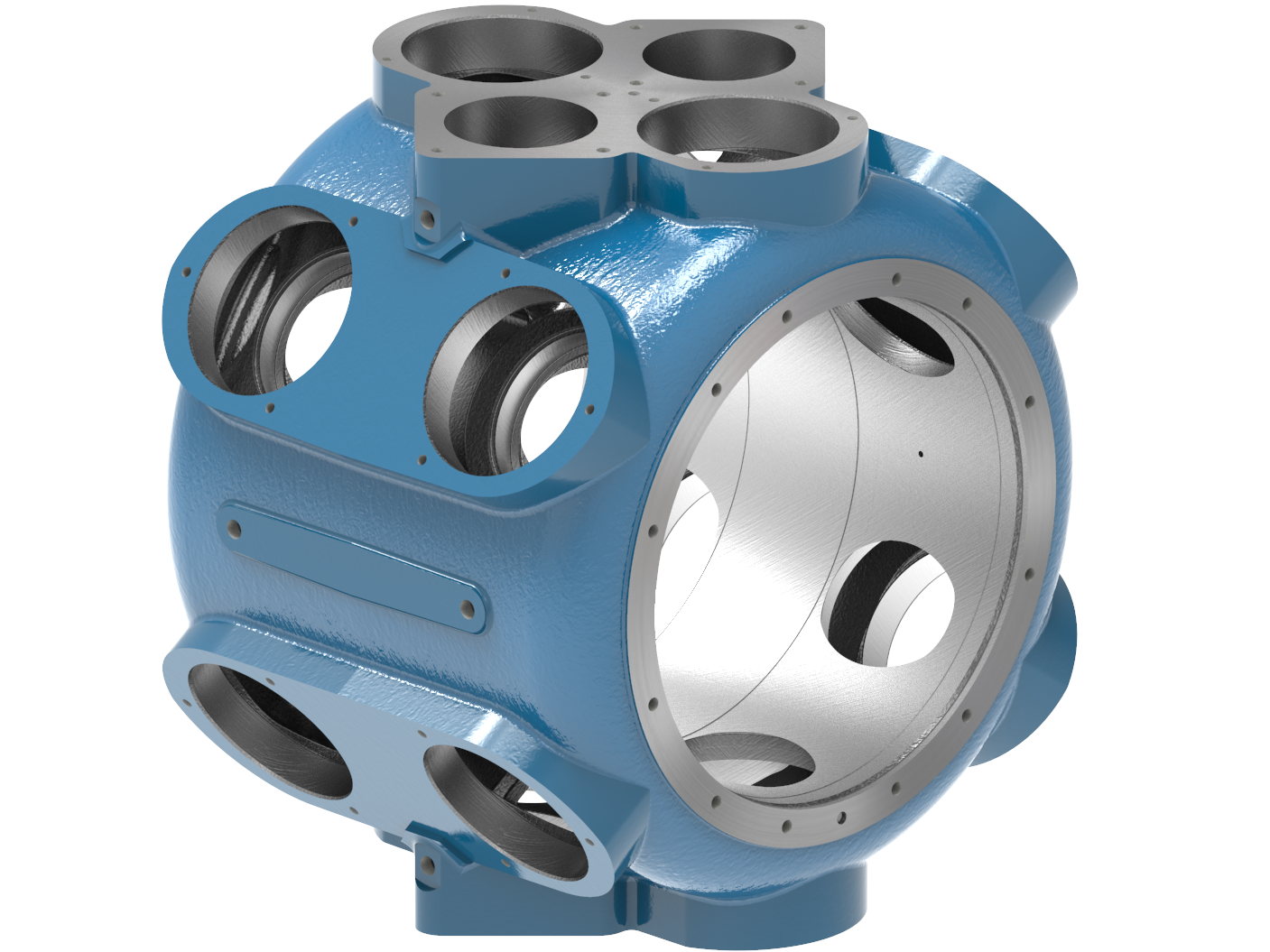

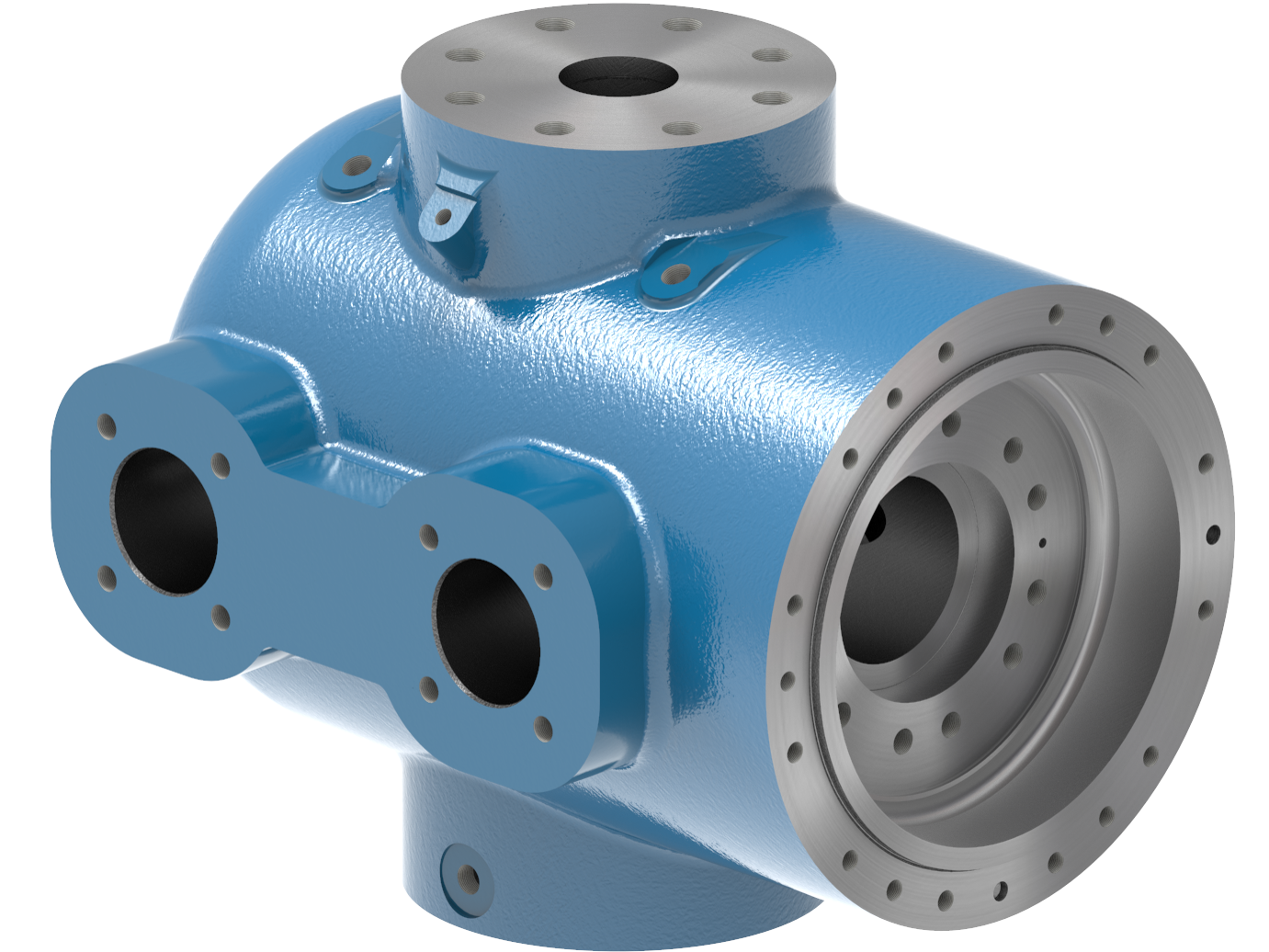

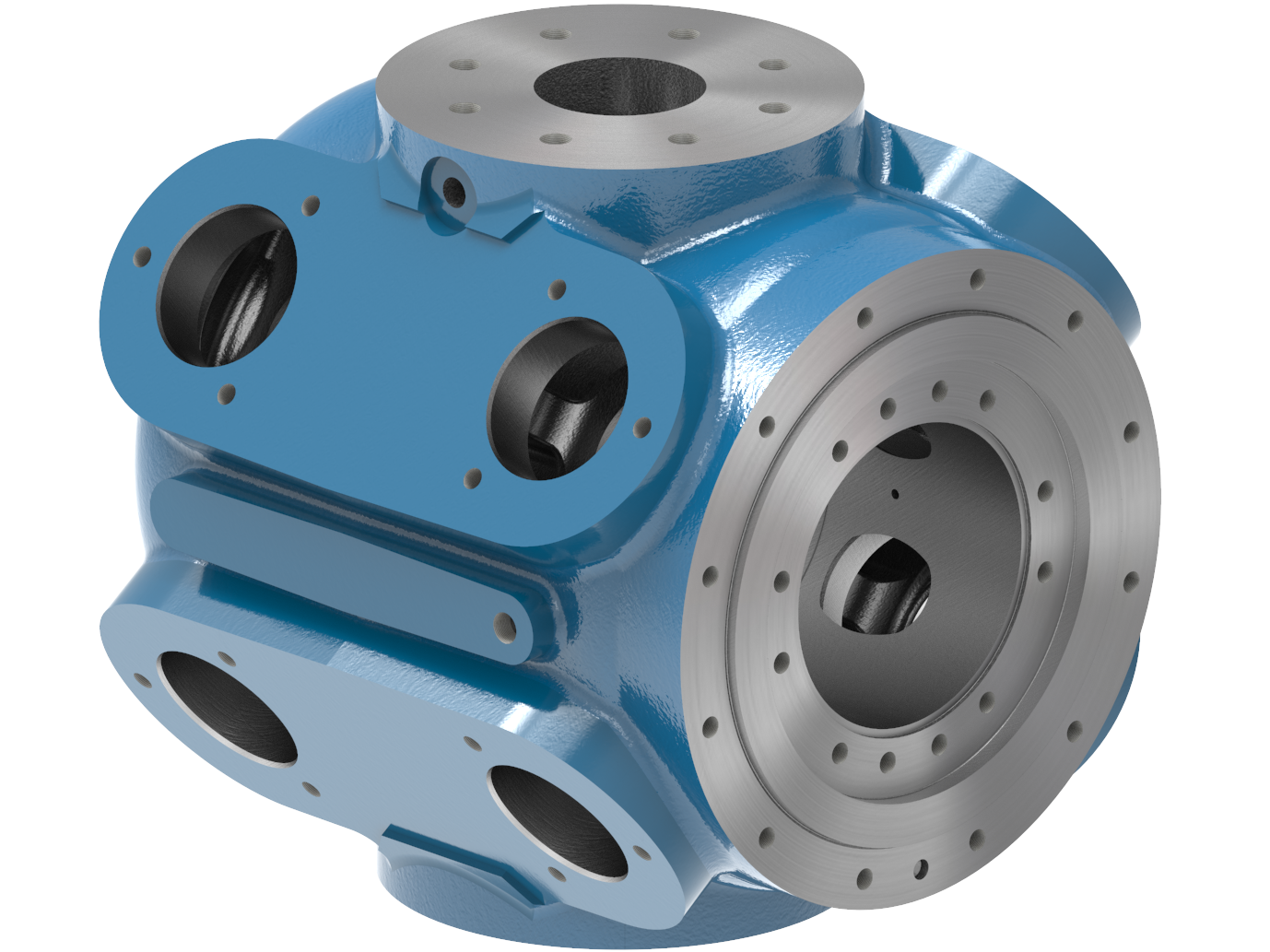

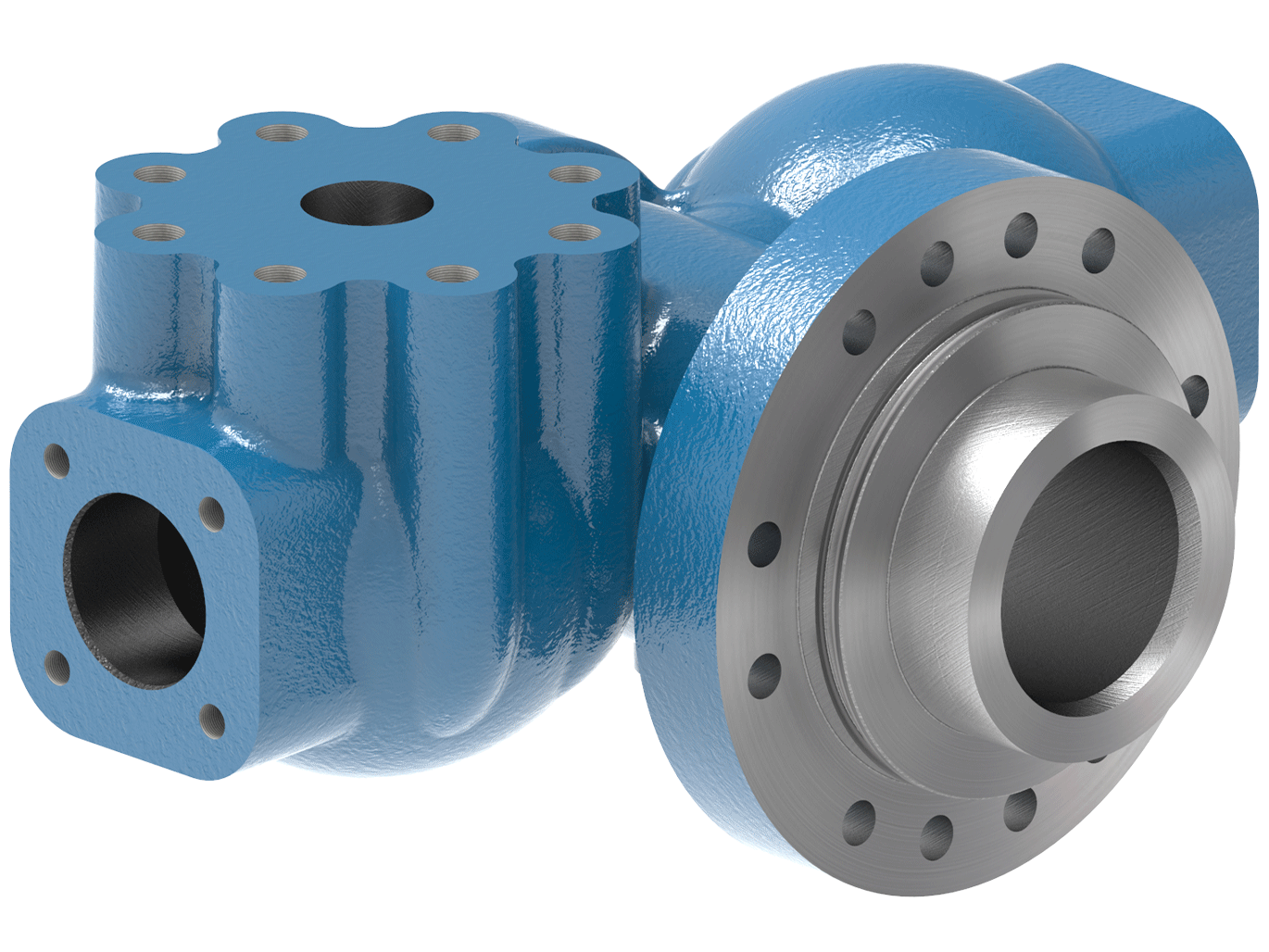

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
