El compresor JGT de Ariel






Línea de potencia media



JGT

Estos compresores reciprocantes separables de velocidad media están diseñados para proyectos de servicio continuo en la industria del petróleo y el gas, y trabajan con una amplia variedad de cilindros, por lo que son el estándar elegido por la industria y aplicaciones especializadas.

El JGT de Ariel ha sido el compresor principal de la gama de tamaño medio durante tres décadas y se destaca por su confiabilidad y versatilidad. En todo el mundo, los clientes han incorporado continuamente al JGT en sus exitosos proyectos de compresión.

  JGT

Potencia nominal

2.600

Carrera (in)

4,5

RPM máx.

1.500

Velocidad del pistón

1.125

Diámetro del vástago (in)

2,00

Carga de vástago total (lb)

74.000

Tensión (lb)

37.000

Compresión (lb)

40.000

Peso promedio (lb)

15.000

Longitud máx. (in)

98

Ancho nominal (in)

169

Línea central del cigüeñal (in)

17




Características del producto



Dispositivos de descarga versátiles



Ariel ofrece bolsillos de volumen variable manuales (VVCP) en el extremo del cabezal en la mayoría de los cilindros. Los descargadores neumáticos de la válvula de succión están disponibles de forma limitada.

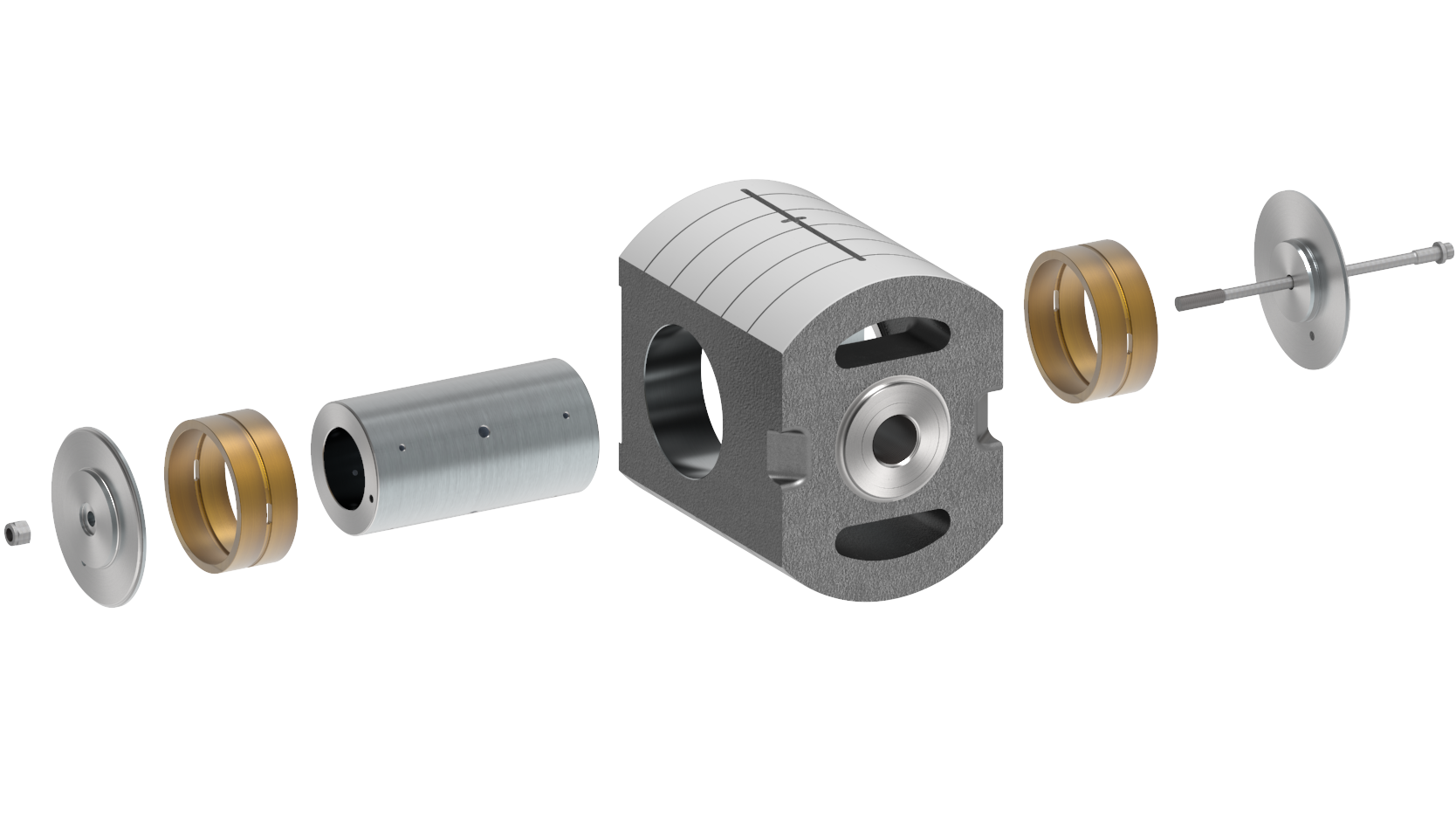

Crucetas sólidas



Las crucetas de Ariel son de una sola pieza, ofrecen una larga vida útil y poseen pasadores de cruceta de acero mecanizado endurecido y la línea de lubricación directa a presión cubre las partes superior e inferior para un desgaste mínimo.

Pistones y vástagos duraderos



Los compresores JGK/JGE/JGT tienen pistones de hierro gris o dúctil resistentes al desgaste y vástagos de pistón de aleación de acero mecanizada con precisión y tuercas de bloqueo de cruceta. Las roscas laminadas tienen 1/4 in de diámetro inferior al del vástago para una instalación sencilla.




Materiales

  • Bastidor de fundición gris:  Cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

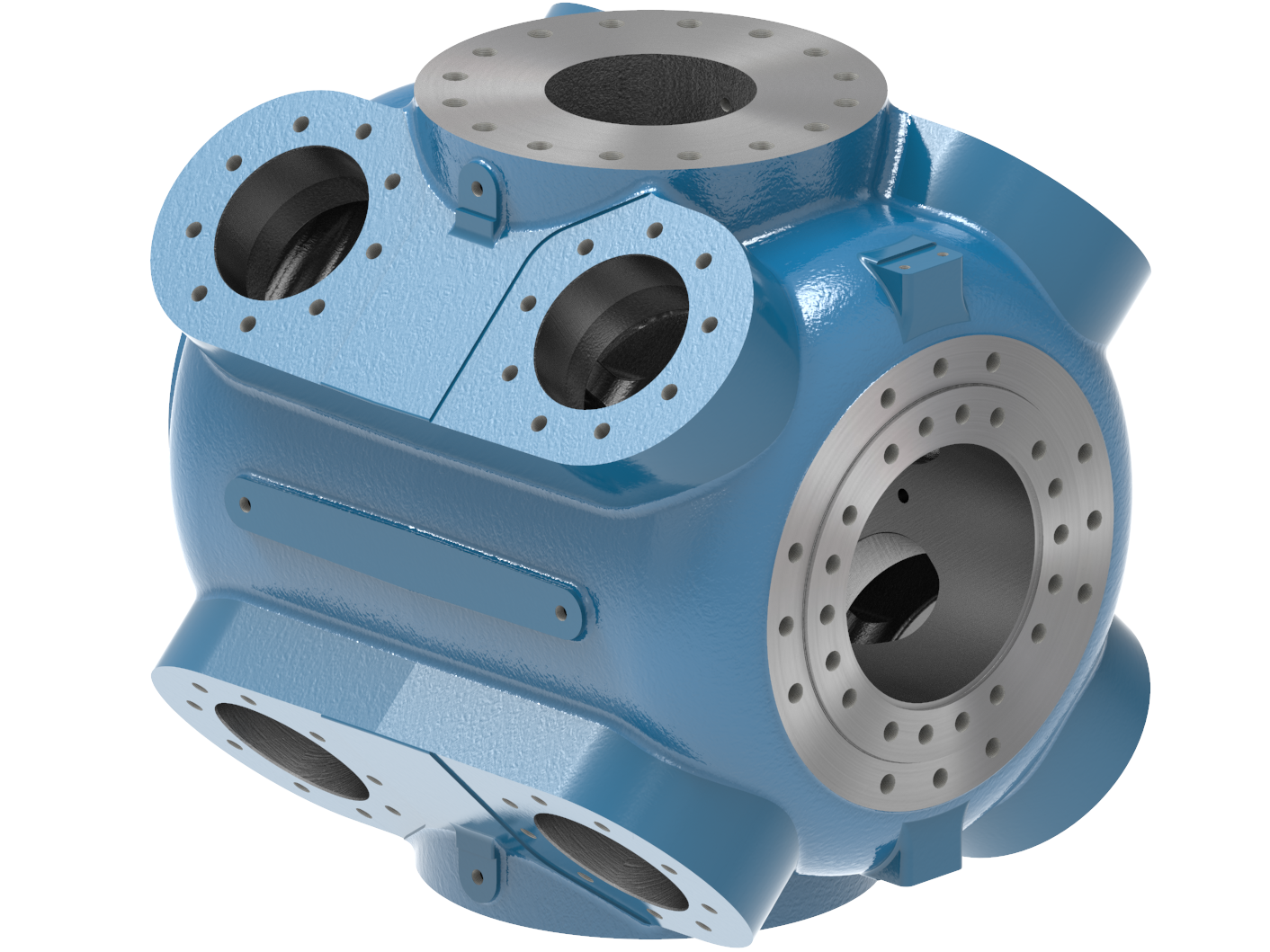

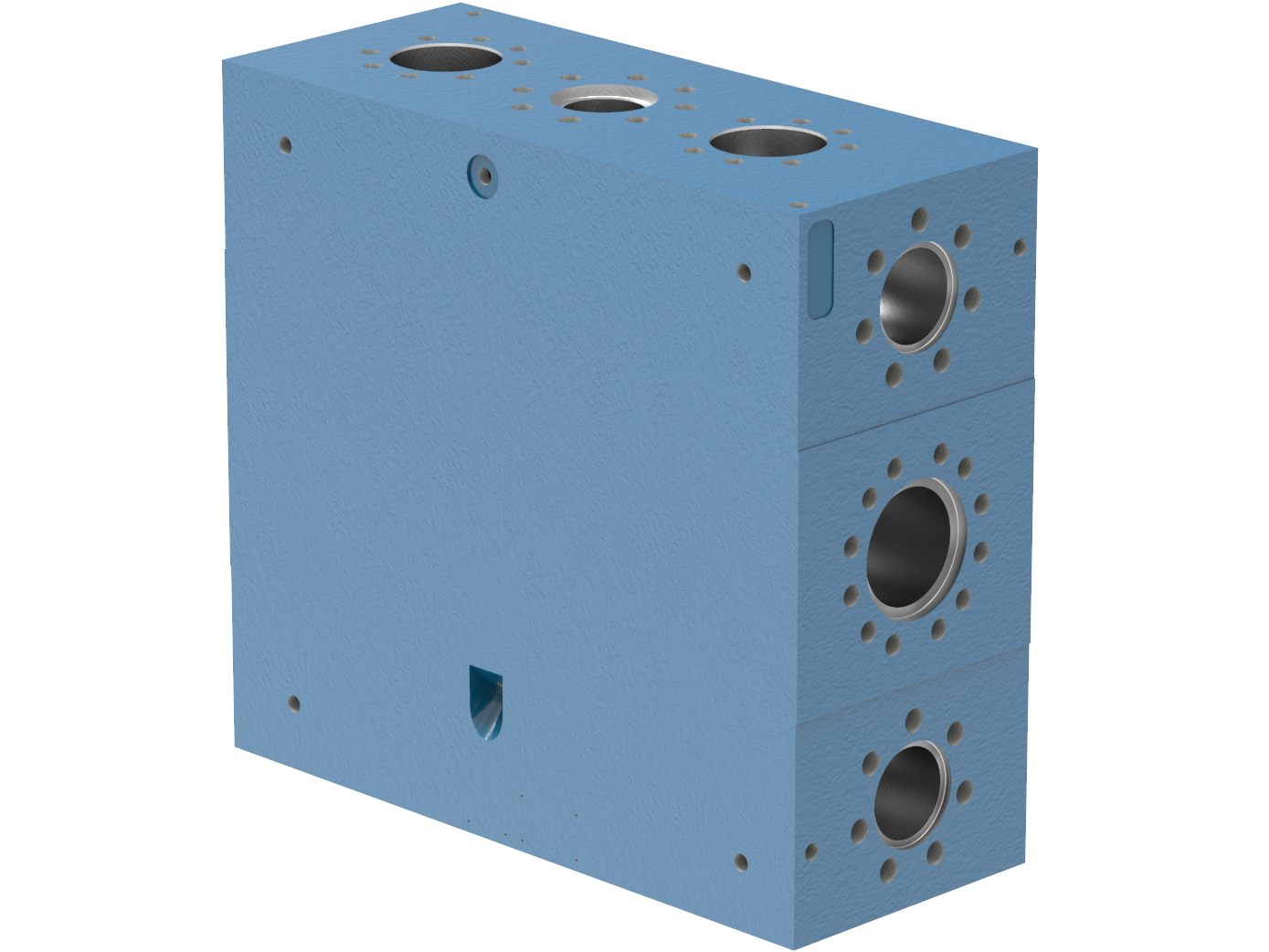

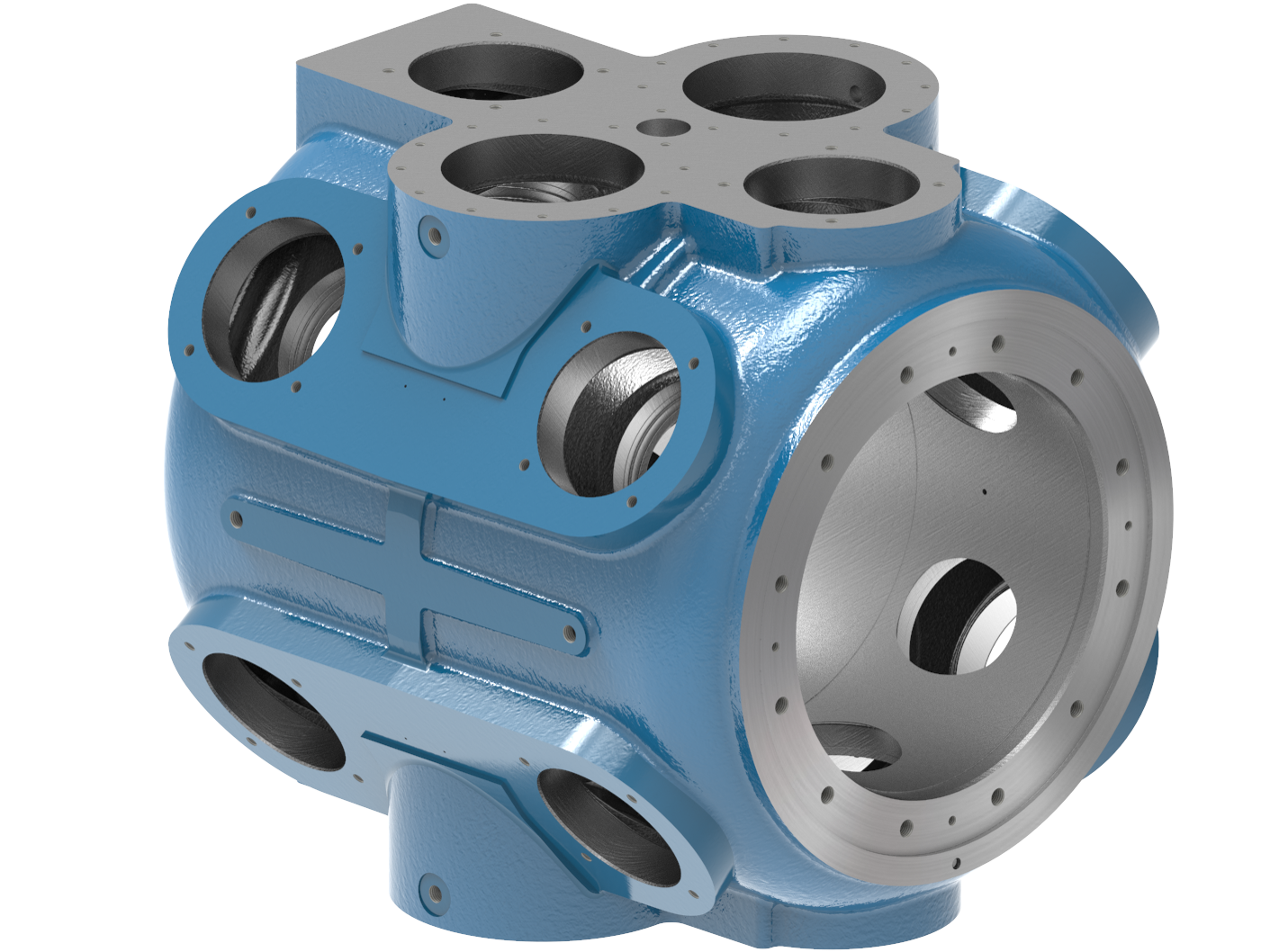

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
