El KB100 de Ariel
Específico para GNC
KB100
El KB100 es un compresor diseñado específicamente para aplicaciones de GNC de bajo caudal que requieren 125 caballos de fuerza o menos. Diseñado a medida para aplicaciones de GNC y diseñado para ofrecer a los clientes una opción de bajo costo para bajo caudal, con la calidad y confiabilidad que espera de Ariel.
El KB100 ha incrementado las capacidades de Ariel en la industria del GNC a un nuevo nivel. Ariel ha presentado diseños y configuraciones innovadores de cilindros para satisfacer las demandas de la industria. Fabricado con componentes sólidos y especificaciones rigurosas, el KB100 ofrece excelentes resultados de funcionamiento en el suministro de combustible para vehículos que requieren potencias menores de 125 caballos de fuerza.
- Solo dos tiros
| KB100 | |
|---|---|
Potencia nominal |
125 |
Carrera (in) |
3 |
RPM máx. |
1.800 |
Velocidad del pistón |
900 |
Diámetro del vástago (in) |
1,125 |
Carga de vástago total (lb) |
11.400 |
Tensión (lb) |
5.700 |
Compresión (lb) |
6.700 |
Peso promedio (lb) |
1.700 |
Longitud máx. (in) |
34 |
Ancho nominal (in) |
95 |
Línea central del cigüeñal (in) |
9,25 |
Características del producto
Bastidor sólido
El bastidor de Ariel está diseñado para ofrecer una larga vida útil y fácil acceso durante el mantenimiento. Posee una base reforzada de fundición de alta resistencia y la tapa superior exclusiva de Ariel es de aluminio, desmontable y ligera.
Válvulas eficientes
Las válvulas tipo plato están diseñadas para las velocidades que se requieren en la actualidad, con elementos de sellado no metálicos de forma estándar. Se seleccionan determinadas válvulas para cumplir con los estándares establecidos de baja velocidad de válvula.
Pistones y vástagos duraderos
El compresor KB100 posee pistones de fundición gris o de acero resistente al desgaste y vástagos de pistón de aleación de acero mecanizados con precisión y bloqueo de tuercas de cruceta. Las roscas laminadas tienen 1/8 in de diámetro inferior al del vástago para una instalación sencilla.
Materiales
- Bastidor de fundición gris: cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete de bancada trimetálico

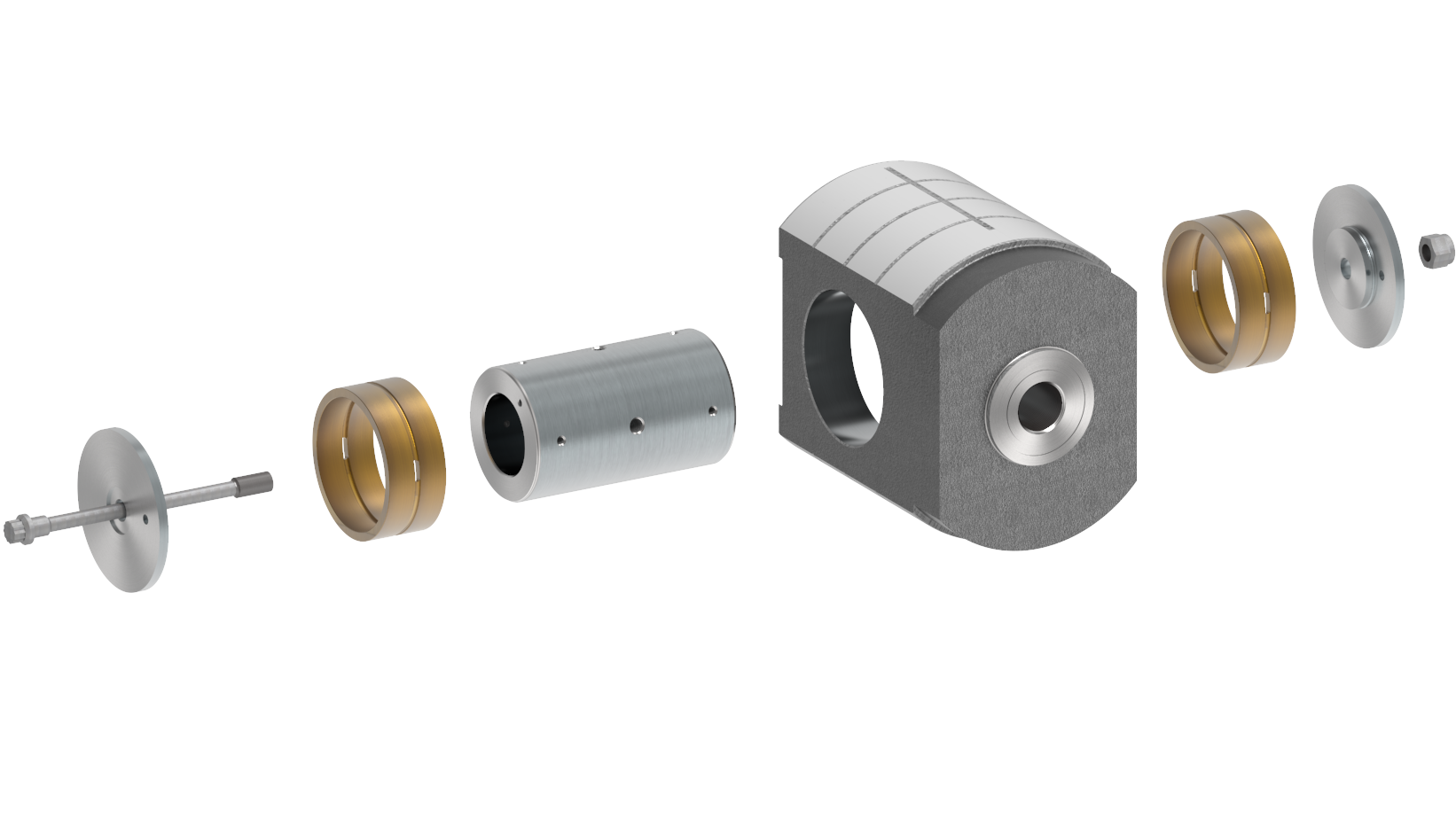

- Cruceta de fundición gris: pasador de cruceta de acero aleado
- Biela de fundición dúctil: buje de pasador de cruceta de bronce, cojinete de biela de material trimetálico, pernos de tensión grado 8
- Slide 1
- Slide 2
- Slide 3
- 1
- 2
- 4
- 3
Cilindros innovadores
El compresor KB100 de Ariel desafía la convención con su configuración fija de cilindros altamente adaptables. Al incorporar cuatro etapas de compresión, el KB100 puede alcanzar las presiones de suministro de GNC que cumplen con los estándares en cualquier parte del mundo. Estos cuatro cilindros pueden satisfacer una amplia gama de presiones de succión al emplear espaciadores de válvula y poseer un diseño sólido de válvula.
1.ª etapa - 9,25 in-CE
2.ª etapa - 4,75 in-CE
3.ª etapa - 2,375 in-HE
4.ª etapa - 1,25 in-HE
Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean anteriores o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
