Los modelos KBB y KBV de Ariel






Compresores de alta potencia


KBB/KBV

Los bastidores de compresor KBB y KBV son los más grandes que fabrica Ariel y ofrecen una potencia de hasta 10.000 BHP. Cada compresor presenta un diseño moderno y duradero con una estructura interna reforzada. Se recomienda utilizar esta familia de bastidores en aplicaciones de inyección a alta presión y de transporte por gasoductos.

Cuando se utiliza en un diseño de estación N+1, el operador de transporte nunca se queda sin el 100% de capacidad de compresión, incluso durante el mantenimiento programado mientras opera un KBB o KBV de Ariel.

El KBB/KBV satisface los requisitos de potencia y cumplirá con éxito todas las exigencias impuestas, independientemente de la situación.

  KBB KBB/KBV

Potencia nominal

6.668

6.668

Carrera (in)

7,25

8,50

RPM máx.

900

750

Velocidad del pistón

1.088

1.063

Diámetro del vástago (in)

3,125

3,125

Carga de vástago total (lb)

190.000

190.000

Tensión (lb)

95.000

95.000

Compresión (lb)

100.000

100.000

Peso promedio (lb)

79.000

79.000

Longitud máx. (in)

144

144

Ancho nominal (in)

228

228

Línea central del cigüeñal (in)

27

27

  KBB KBB/KBV

Potencia nominal

10.000

10.000

Carrera (in)

7,25

8,50

RPM máx.

900

750

Velocidad del pistón

1.088

1.063

Diámetro del vástago (in)

3,125

3,125

Carga de vástago total (lb)

190.000

190.000

Tensión (lb)

95.000

95.000

Compresión (lb)

100.000

100.000

Peso promedio (lb)

115.000

115.000

Longitud máx. (in)

188

188

Ancho nominal (in)

228

228

Línea central del cigüeñal (in)

27

27




Características del producto



Lubricación completa a presión



Una bomba de aceite lubricante accionada por bastidor suministra aceite enfriado a través de un filtro de aceite de flujo total a todos los componentes móviles del bastidor. El sistema del bloque de distribución también suministra cantidades específicas de aceite a los orificios de los cilindros y las empaquetaduras de los vástagos.

Dispositivos de descarga versátiles



Ariel ofrece bolsillos de volumen variable manuales (VVCP) en el extremo del cabezal en la mayoría de los cilindros. Los descargadores neumáticos de la válvula de succión están disponibles de forma limitada.

Válvulas eficientes



Las válvulas tipo plato están diseñadas para las velocidades que se requieren en la actualidad, con elementos de sellado no metálicos de forma estándar. Se seleccionan determinadas válvulas para cumplir con los estándares establecidos de velocidad baja de válvula.




Materiales

  • Bastidor de fundición gris:  Cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico

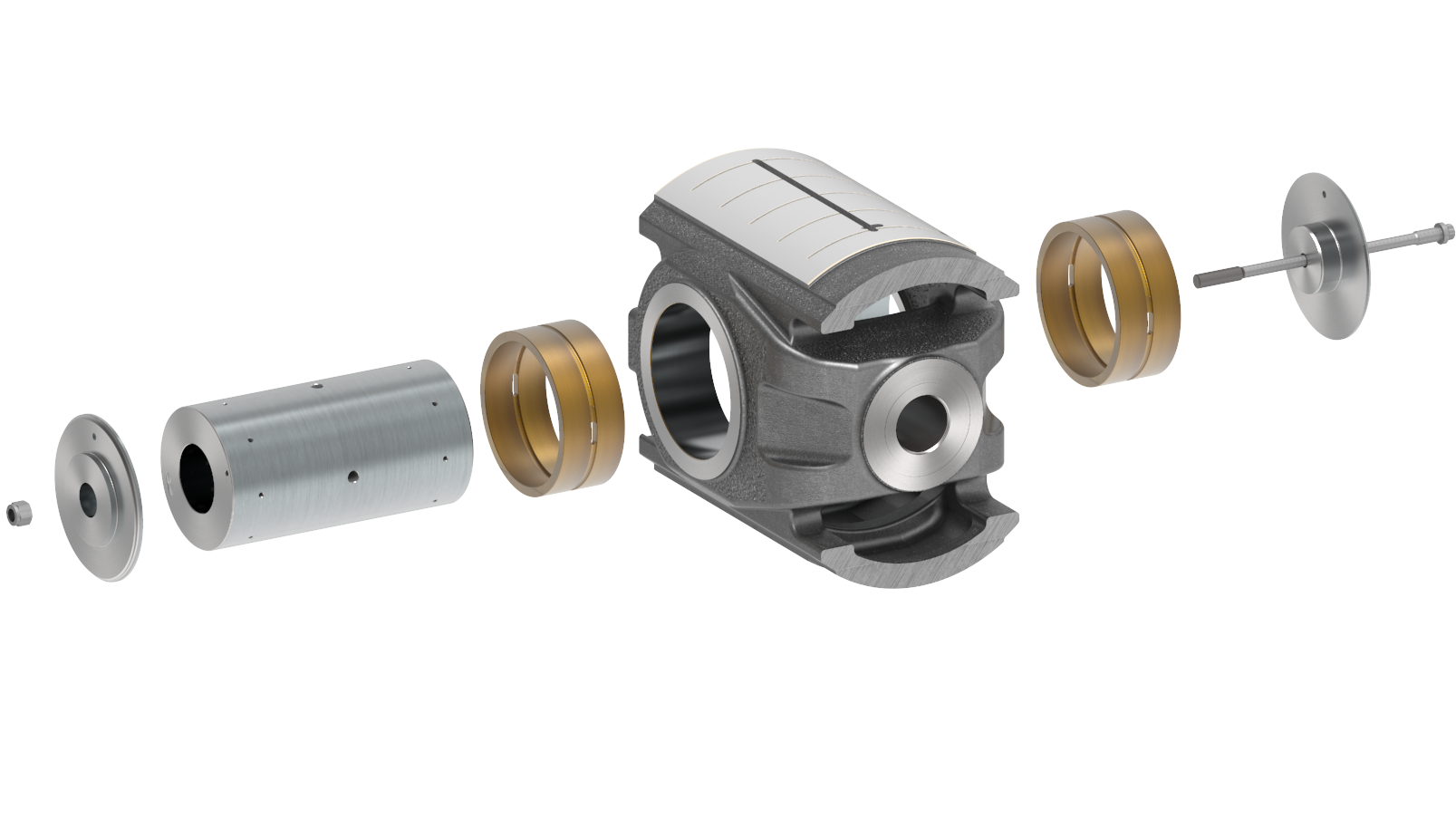

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

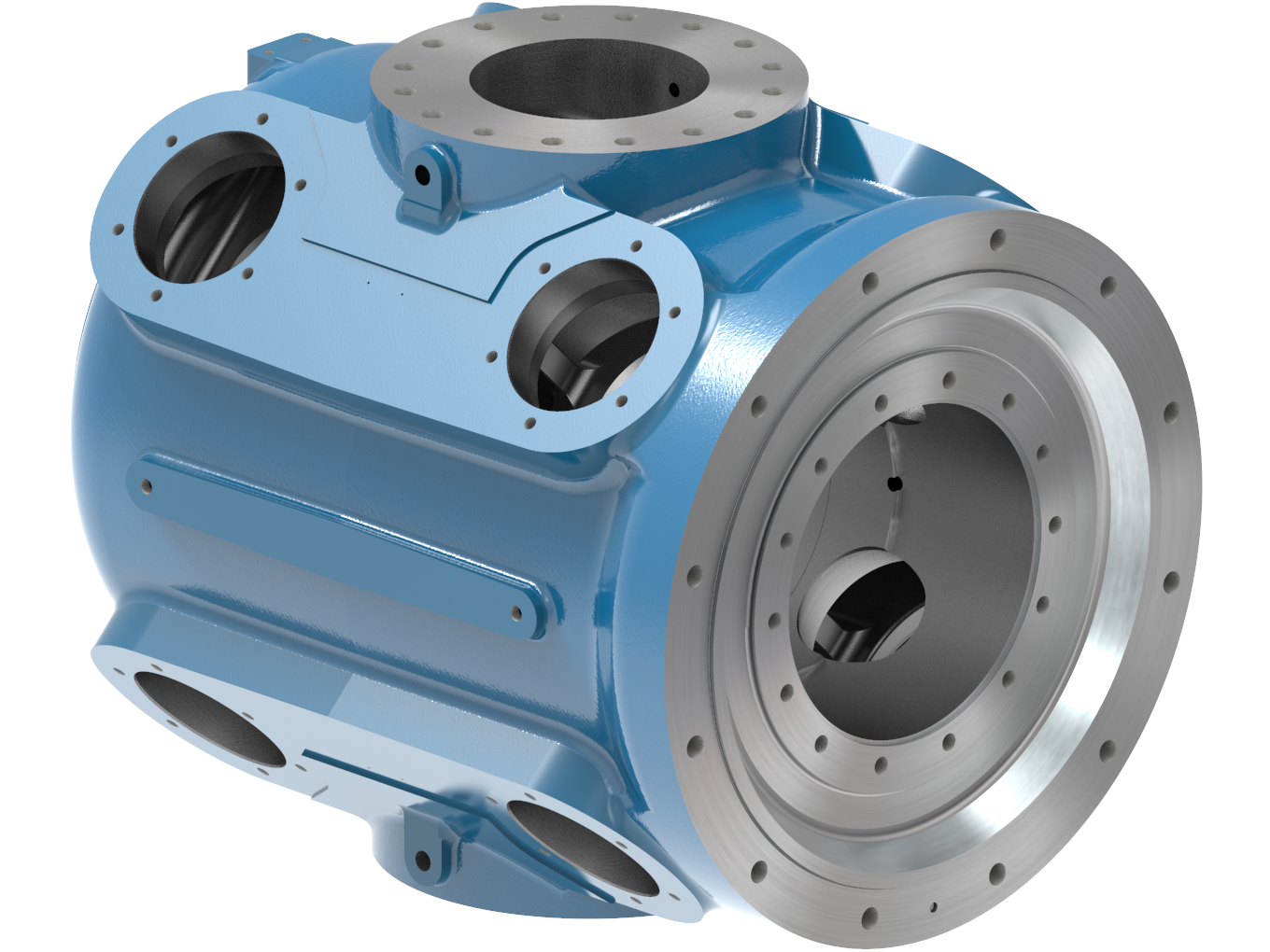

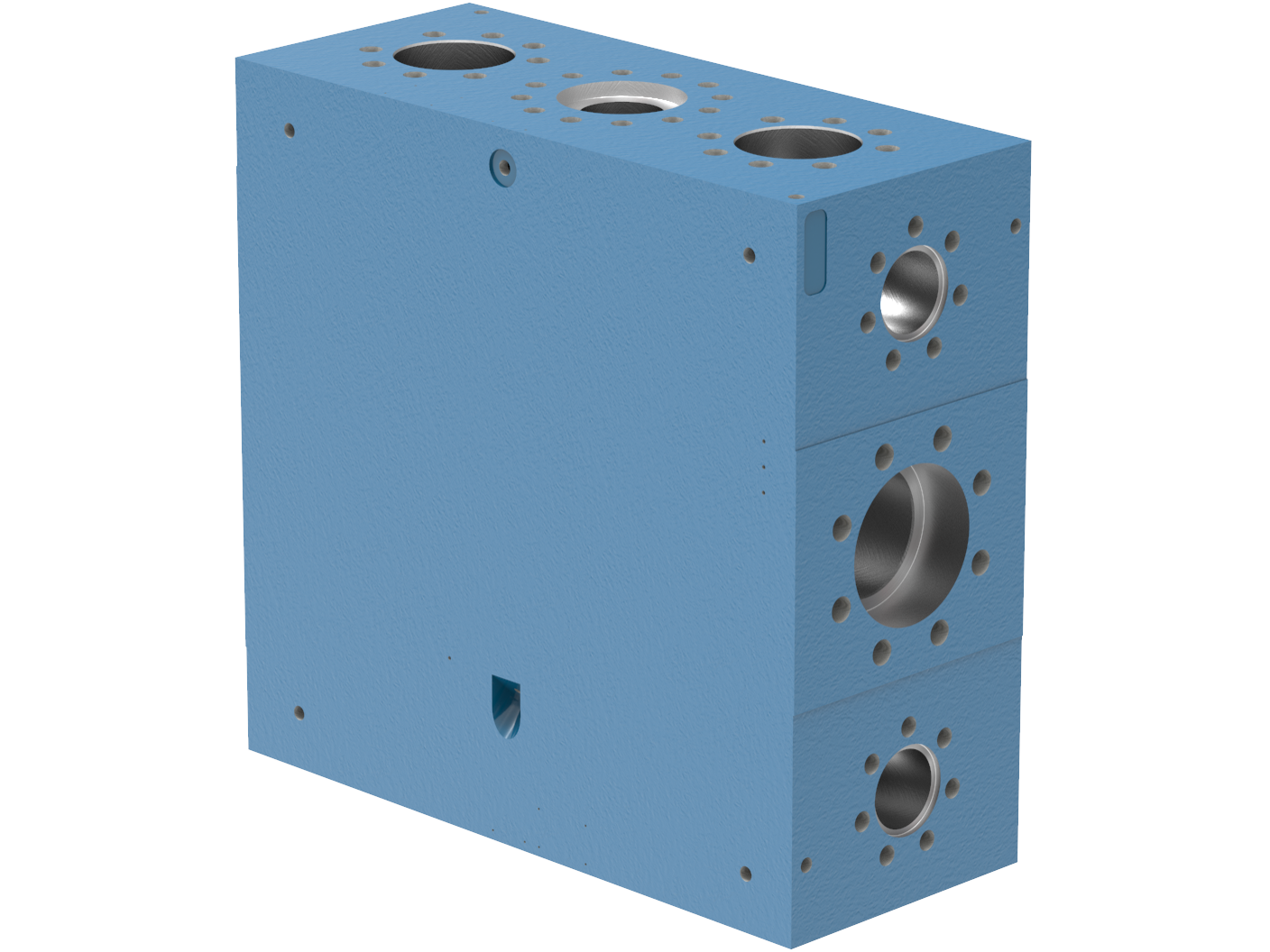

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
