El KBC / KBD / KBF Ariel






Compresores de alta potencia



KBC / KBD / KBF

Los compresores reciprocantes KBC/KBD/KBF de velocidad media y con bastidor grande de Ariel están diseñados para que puedan acoplarse a motores eléctricos y motores de gas natural. Estos compresores están diseñados para aplicaciones que requieren accionadores de alta potencia para proyectos de alta capacidad de compresión.

Los compresores KBC:D:F ofrecen 2.400, 4.800 o 7.200 hp de potencia (conforme a la cantidad de tiros) para proyectos de recolección de gas natural, procesamiento, transporte (gasoductos) y almacenamiento, gases de proceso e industriales, captura de carbono y otras aplicaciones de compresión. El diseño robusto ofrece una alta densidad de potencia y minimiza las vibraciones en una plantilla de la base compacta. Los propietarios y operadores de compresores KBC:D:F podrán aprovechar la mejora en las operaciones y la facilidad de mantenimiento de estos equipos.

  KBC KBD KBF

Potencia nominal (BHP)

2.400

2.400

2.400

Carrera (in)

7,0

6,0

5,0

RPM máx.

1,000

1,200

1,400

Velocidad del pistón (FPM)

1.167

1.200

1.167

Diámetro del vástago (in)

2,5

2,5

2,5

Carga de vástago total (lb)

132.000

132.000

132.000

Tensión (lb)

66.000

66.000

66.000

Compresión (lb)

69.000

69.000

69.000

Peso promedio (lb)

16.300

16.300

16.300

Longitud máx. (in)

64

64

64

Ancho nominal (in)

185

185

185

Línea central del cigüeñal (in)

21

21

21

  KBC KBD KBF

Potencia nominal (BHP)

4.800

4.800

4.800

Carrera (in)

7,0

6,0

5,0

RPM máx.

1.000

1.200

1.400

Velocidad del pistón (FPM)

1.167

1.200

1.167

Diámetro del vástago (in)

2,5

2,5

2,5

Carga de vástago total (lb)

132.000

132.000

132.000

Tensión (lb)

66.000

66.000

66.000

Compresión (lb)

69.000

69.000

69.000

Peso promedio (lb)

33.600

33.600

33.600

Longitud máx. (in)

115

115

115

Ancho nominal (in)

185

185

185

Línea central del cigüeñal (in)

21

21

21

  KBC KBD KBF

Potencia nominal (BHP)

7.200

7.200

7.200

Carrera (in)

7,0

6,0

5,0

RPM máx.

1.000

1.200

1.400

Velocidad del pistón (FPM)

1.167

1.200

1.167

Diámetro del vástago (in)

2,5

2,5

2,5

Carga de vástago total (lb)

132.000

132.000

132.000

Tensión (lb)

66.000

66.000

66.000

Compresión (lb)

69.000

69.000

69.000

Peso promedio (lb)

50.050

50.050

50.050

Longitud máx. (in)

158

158

158

Ancho nominal (in)

185

185

185

Línea central del cigüeñal (in)

21

21

21




Características del producto



Válvulas eficientes



Las válvulas tipo plato están diseñadas para las velocidades que se requieren en la actualidad, con elementos de sellado no metálicos como estándar. Se seleccionan determinadas válvulas para cumplir con los estándares establecidos de velocidad baja de válvula.

Cigüeñales para servicio pesado



Los compresores KBC/KBD/KBF tienen cigüeñales mecanizados con precisión de acero forjado y contrapesos integrales fabricados específicamente por Ariel Corporation.

Soportes de guía rediseñados



Los compresores KBC/KBD/KBF poseen sólidas guías en ángulo "estilo KB", con pernos pasantes, y están rediseñadas para ofrecer mayor rigidez y resistencia.




Materiales

  • Bastidor de fundición gris:  Cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico

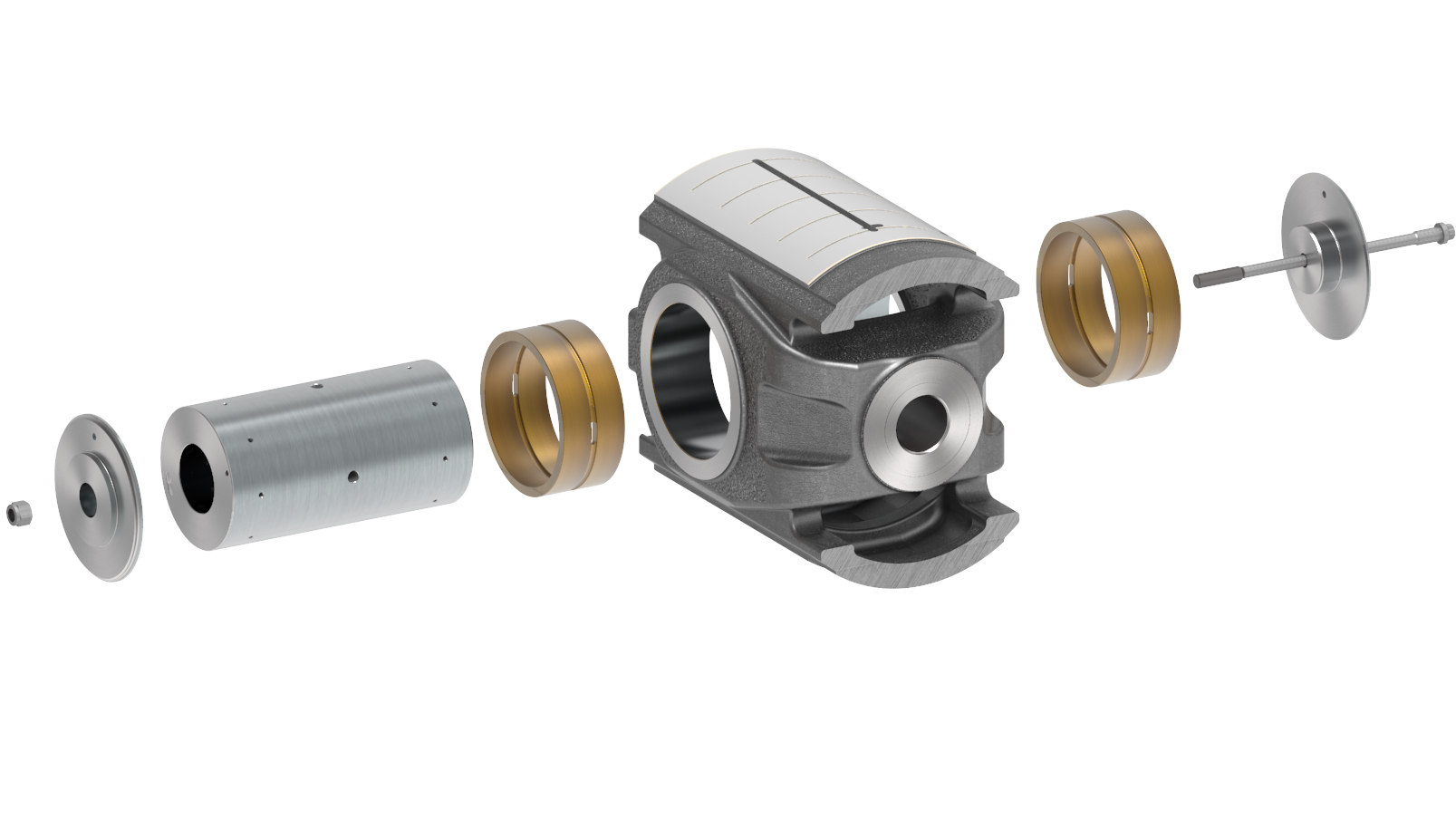

  • Cruceta de fundición dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

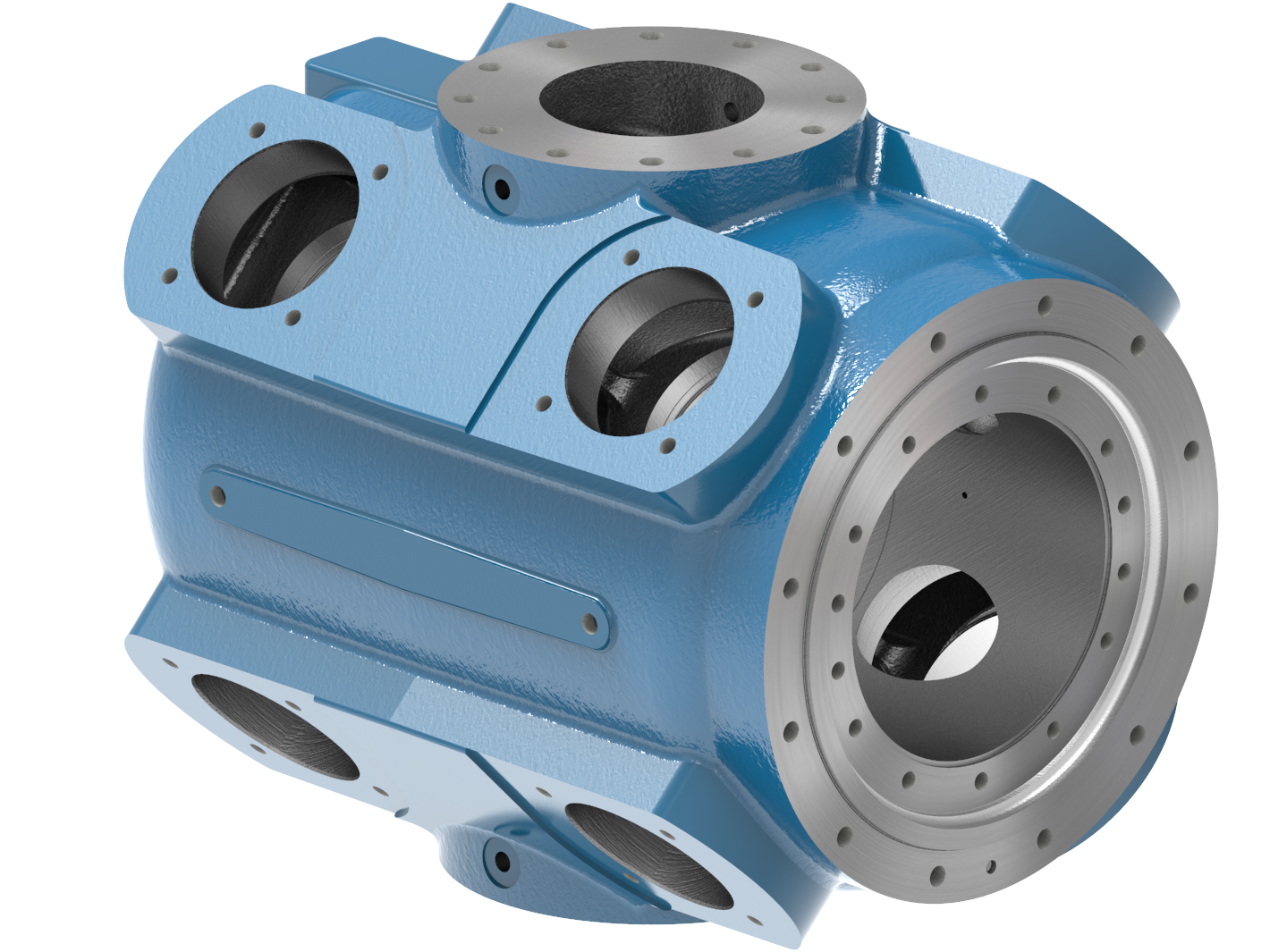

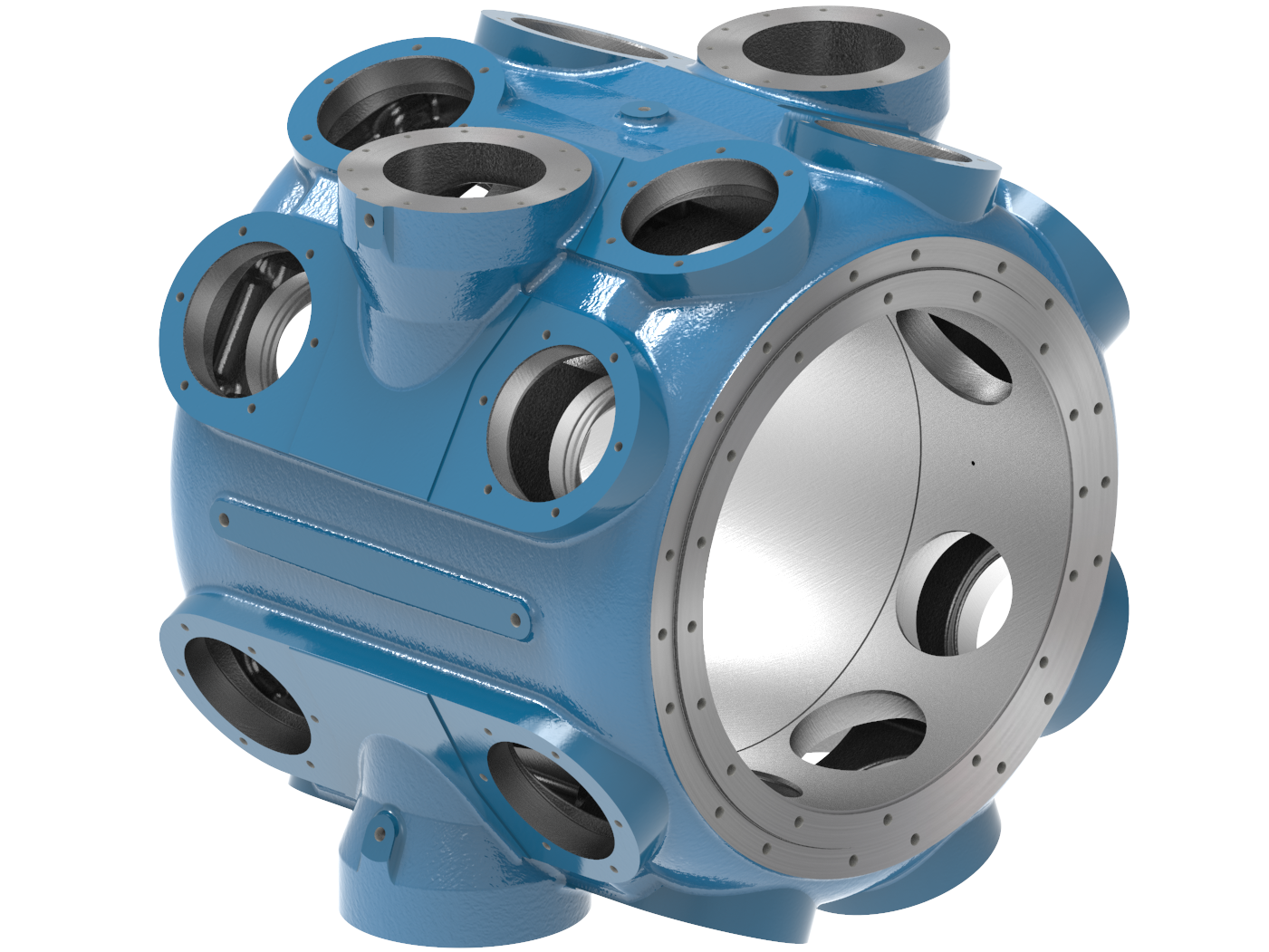

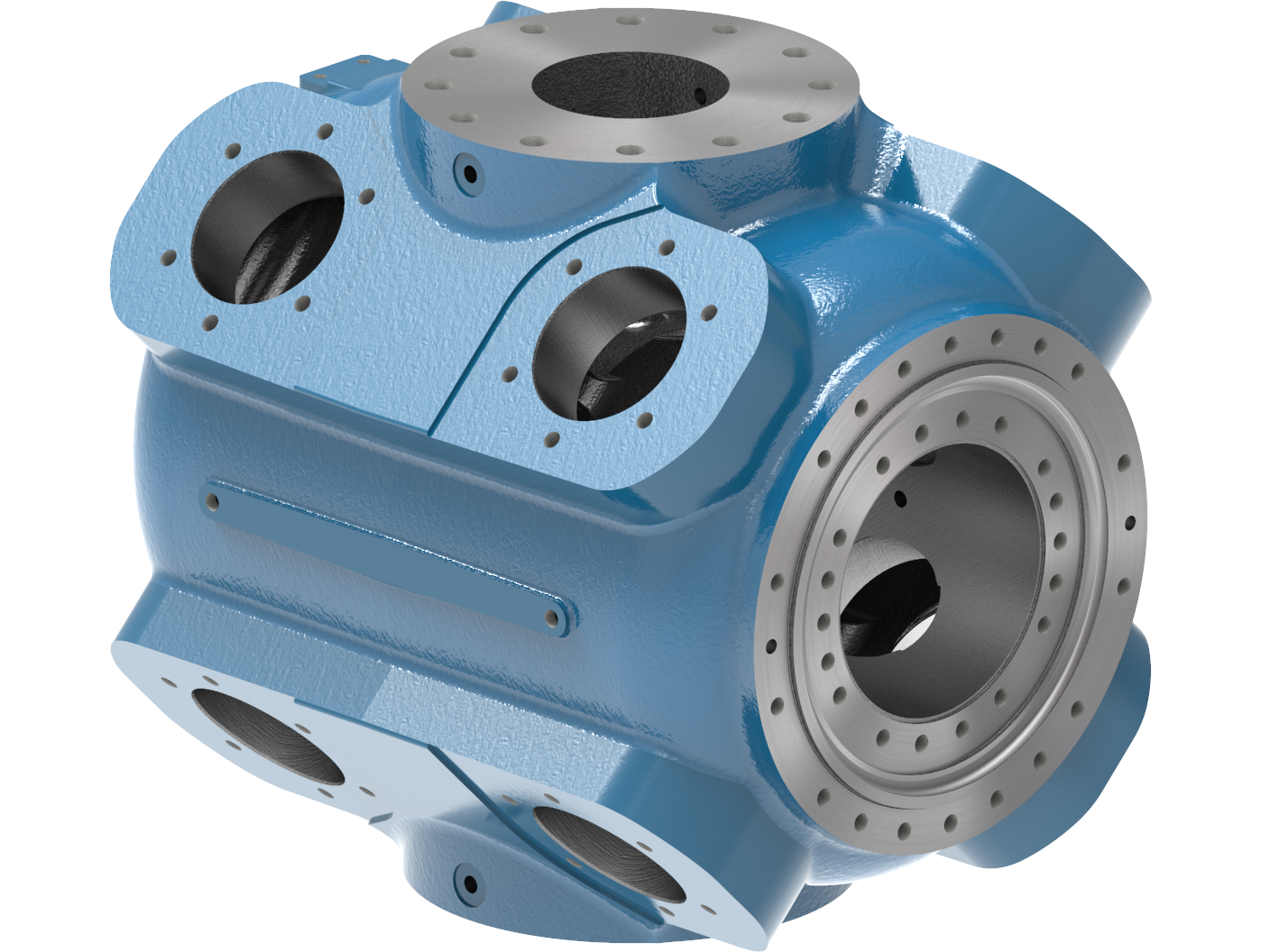

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
