El KBE de Ariel






Línea de potencia media



KBE

El KBE es un compresor reciprocante separable de potencia media diseñado, fabricado y respaldado para satisfacer los requisitos de los mercados de recolección de gas natural y de alquiler de equipos de compresión de gas. El KBE se ofrece con las configuraciones más comunes de cilindros en arreglos de dos y cuatro tiros.

Este modelo de compresor ofrece una mayor carga de vástago y rigidez, al igual que los diseños de la familia de equipos KB y permite el ahorro en costo de los cilindros del estilo E. La resistencia y la versatilidad son los rasgos distintivos del KBE, por lo que resulta ser un agregado interesante para las flotas de compresión por contrato.

  KBE

Potencia nominal

1.300

Carrera (in)

5

RPM máx.

1.400

Velocidad del pistón

1.167

Diámetro del vástago (in)

2,00

Carga de vástago total (lb)

74.000

Tensión (lb)

37.000

Compresión (lb)

40.000

Peso promedio (lb)

7.400

Longitud máx. (in)

58

Ancho nominal (in)

169

Línea central del cigüeñal (in)

17

  KBE

Potencia nominal

2.600

Carrera (in)

5

RPM máx.

1.400

Velocidad del pistón

1.167

Diámetro del vástago (in)

2,00

Carga de vástago total (lb)

74.000

Tensión (lb)

37.000

Compresión (lb)

40.000

Peso promedio (lb)

17.000

Longitud máx. (in)

101

Ancho nominal (in)

169

Línea central del cigüeñal (in)

17




Características del producto



Cigüeñales para servicio pesado



Los compresores KBE tienen cigüeñales mecanizados con precisión de acero forjado y contrapesos integrales fabricados específicamente por Ariel Corporation.

Lubricación completa a presión



Una bomba de aceite lubricante accionada por bastidor suministra aceite a baja temperatura a través de un filtro de aceite de flujo total a todos los componentes móviles del bastidor. El sistema del bloque de distribución también suministra cantidades específicas de aceite a los orificios de los cilindros y las empaquetaduras de los vástagos.

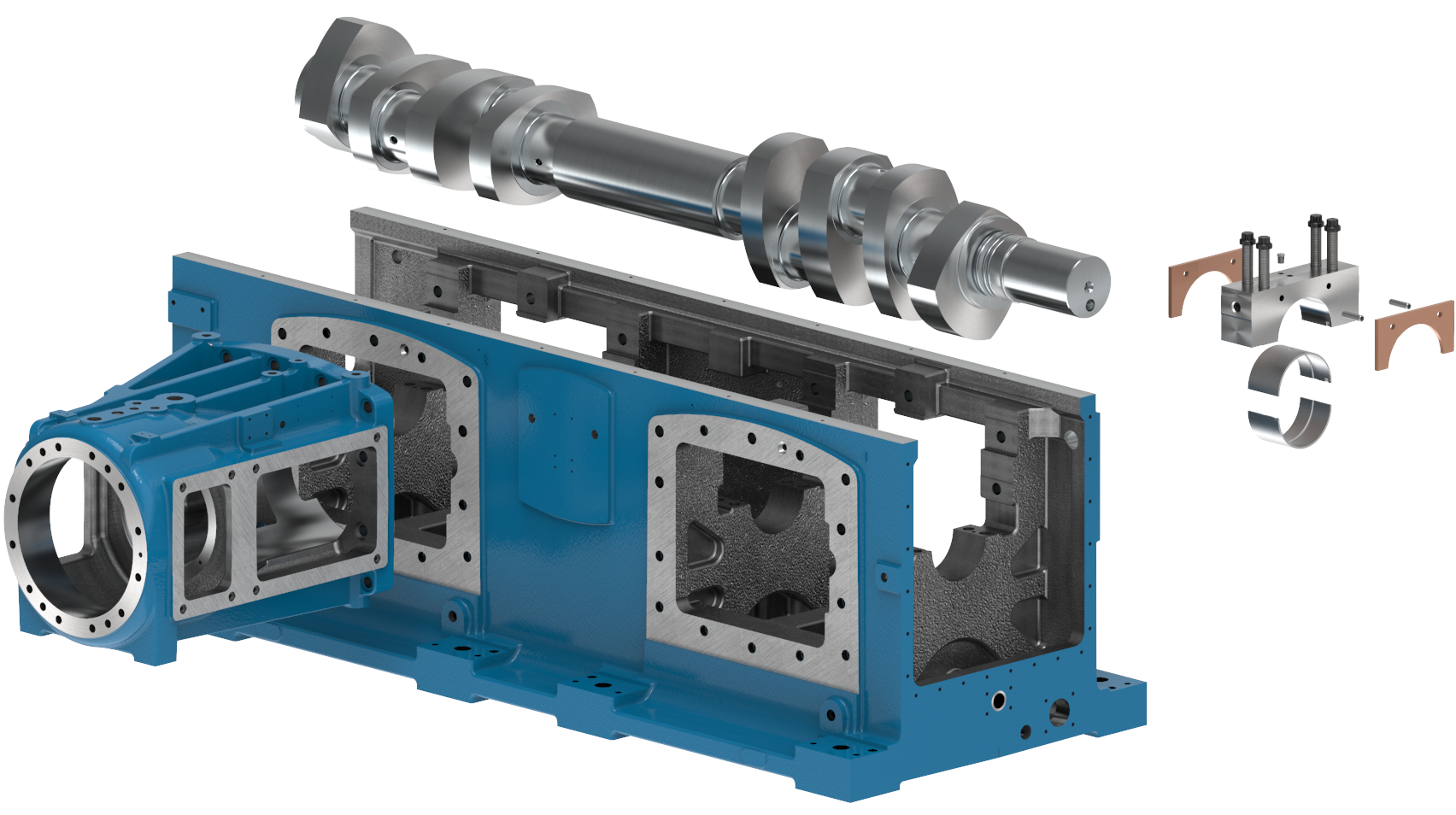

Bastidor sólido



El bastidor de Ariel está diseñado para ofrecer una larga vida útil y fácil acceso durante el mantenimiento. Posee una base reforzada de fundición de alta resistencia y la tapa superior exclusiva de Ariel es de aluminio, desmontable y liviana.




Materiales

  • Bastidor de fundición gris:  Cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico

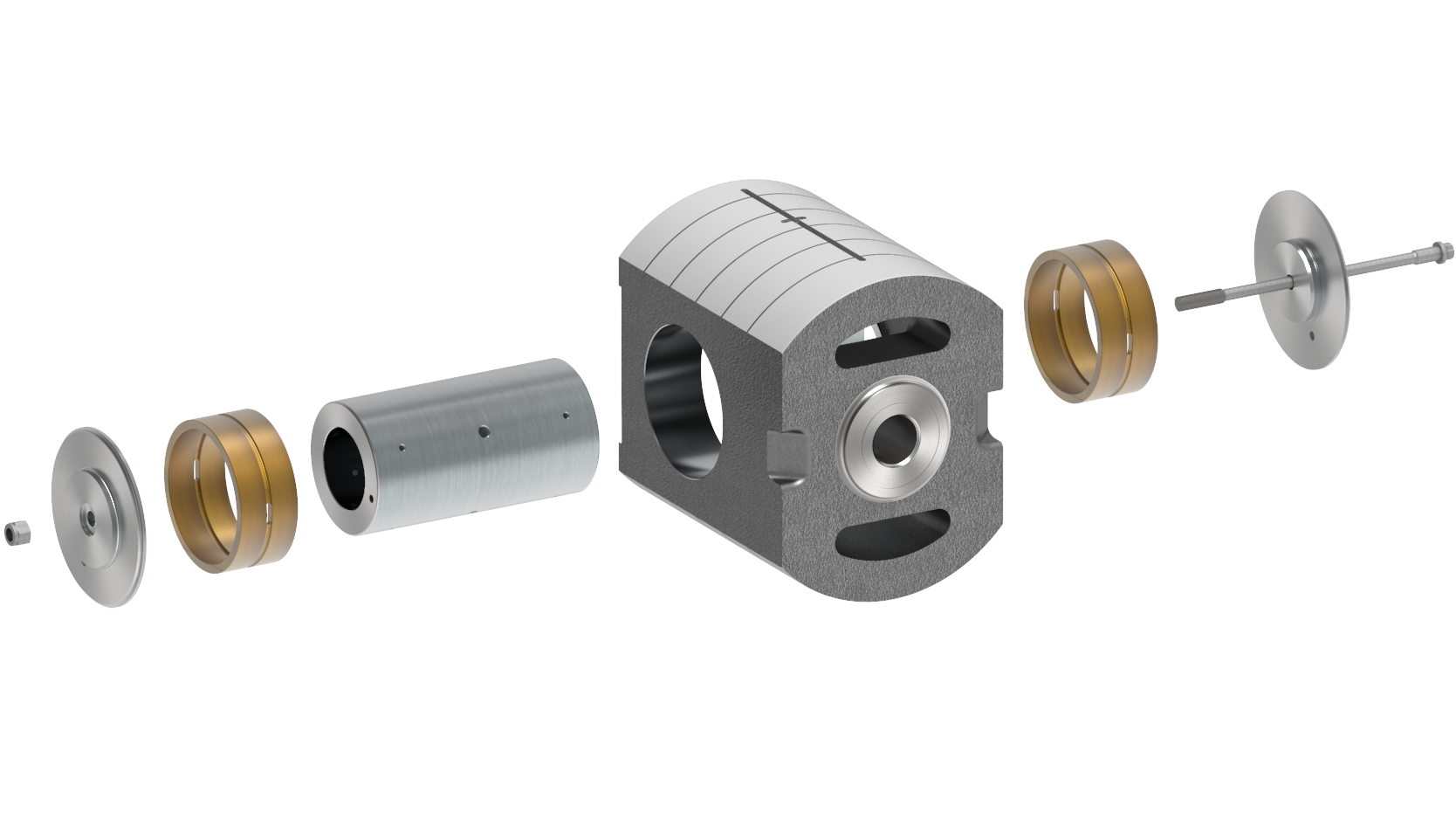

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

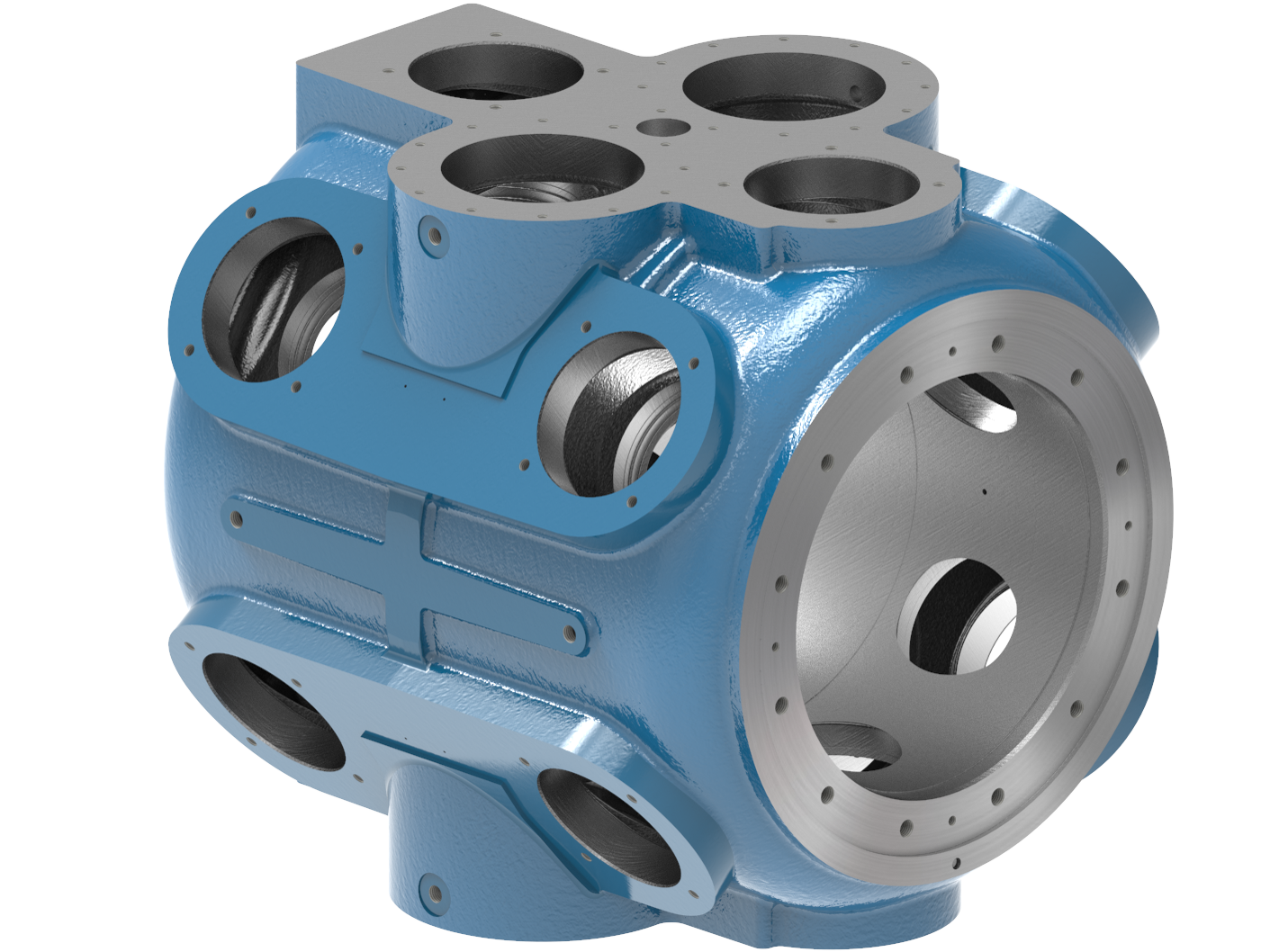

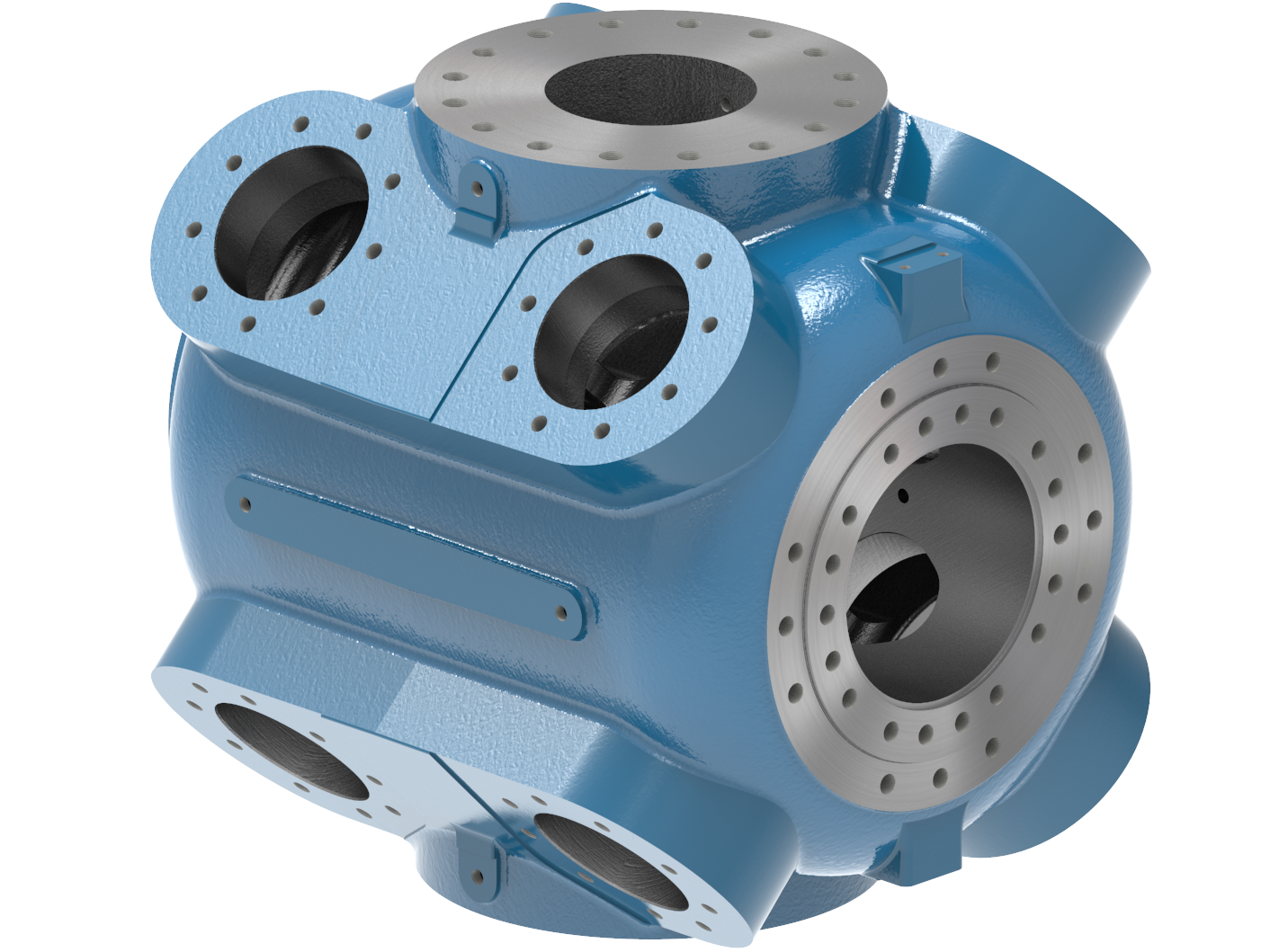

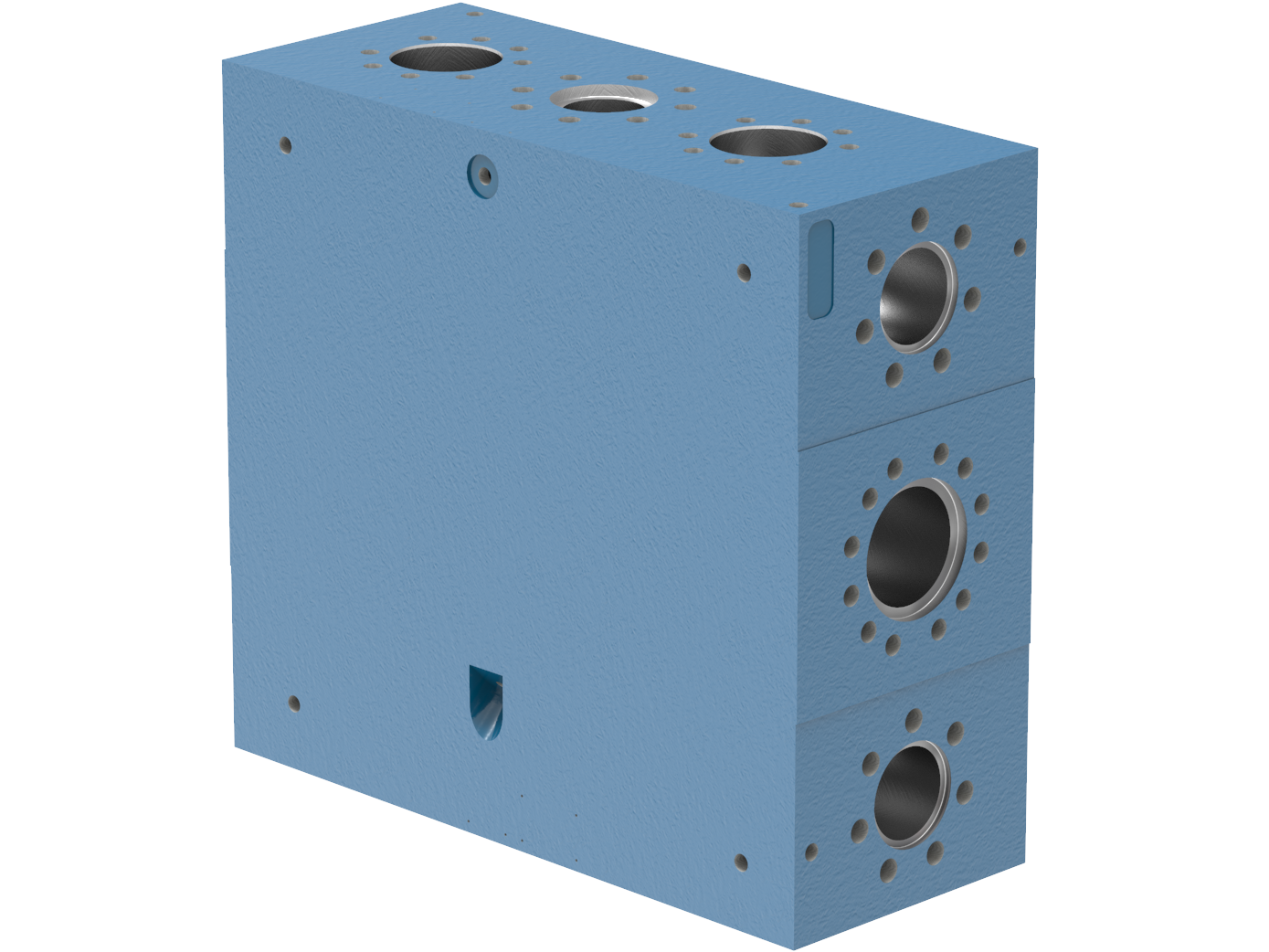

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
