El KBK/KBT de Ariel






Compresores de potencia media



KBK / KBT

Los compresores KBK y KBT han sido fabricados para que su funcionamiento sea continuo en la industria del gas y el petróleo, y el diseño de estos compresores tiene como objetivo incrementar la resistencia de las partes internas. Estos compresores ofrecen una amplia gama de opciones de cilindros y están diseñados tanto para aplicaciones estándar como especializadas.

Los compresores KBK y KBT incluyen una impresionante gama de características de diseño innovadoras que permiten una potencia total de hasta 5.520 BHP. Cada componente se caracteriza por su resistencia, por lo que cada compresor es lo suficientemente robusto como para funcionar en las más desafiantes aplicaciones.

  KBK KBT

Potencia nominal

1.840

1.840

Carrera (in)

6

5

RPM máx.

1.200

1.500

Velocidad del pistón

1.200

1.250

Diámetro del vástago (in)

2,00

2,00

Carga de vástago total (lb)

92.000

92.000

Tensión (lb)

46.000

46.000

Compresión (lb)

50.000

50.000

Peso promedio (lb)

11.500

11.500

Longitud máx. (in)

58

58

Ancho nominal (in)

169

169

Línea central del cigüeñal (in)

17

17

  KBK KBT

Potencia nominal

3.680

3.680

Carrera (in)

6

5

RPM máx.

1.200

1.500

Velocidad del pistón

1.200

1.250

Diámetro del vástago (in)

2,00

2,00

Carga de vástago total (lb)

92.000

92.000

Tensión (lb)

46.000

46.000

Compresión (lb)

50.000

50.000

Peso promedio (lb)

22.500

22.500

Longitud máx. (in)

101

101

Ancho nominal (in)

169

169

Línea central del cigüeñal (in)

17

17

  KBK KBT

Potencia nominal

5.520

5.520

Carrera (in)

6

5

RPM máx.

1.200

1.500

Velocidad del pistón

1.200

1.250

Diámetro del vástago (in)

2,00

2,00

Carga de vástago total (lb)

92.000

92.000

Tensión (lb)

46.000

46.000

Compresión (lb)

50.000

50.000

Peso promedio (lb)

35.500

35.500

Longitud máx. (in)

147

147

Ancho nominal (in)

169

169

Línea central del cigüeñal (in)

17

17




Características del producto



Pernos de alta resistencia



Los pernos duraderos grado 8 en todas las juntas cargadas, combinados con pernos antifatiga especialmente diseñados en todas las tapas de válvulas, garantizan una resistencia máxima a la sujeción en todo el conjunto.

Bielas rígidas



Los compresores KBK y KBT poseen bielas duraderas fabricadas de acero forjado con cuatro pernos y una sección "I" para servicio pesado.

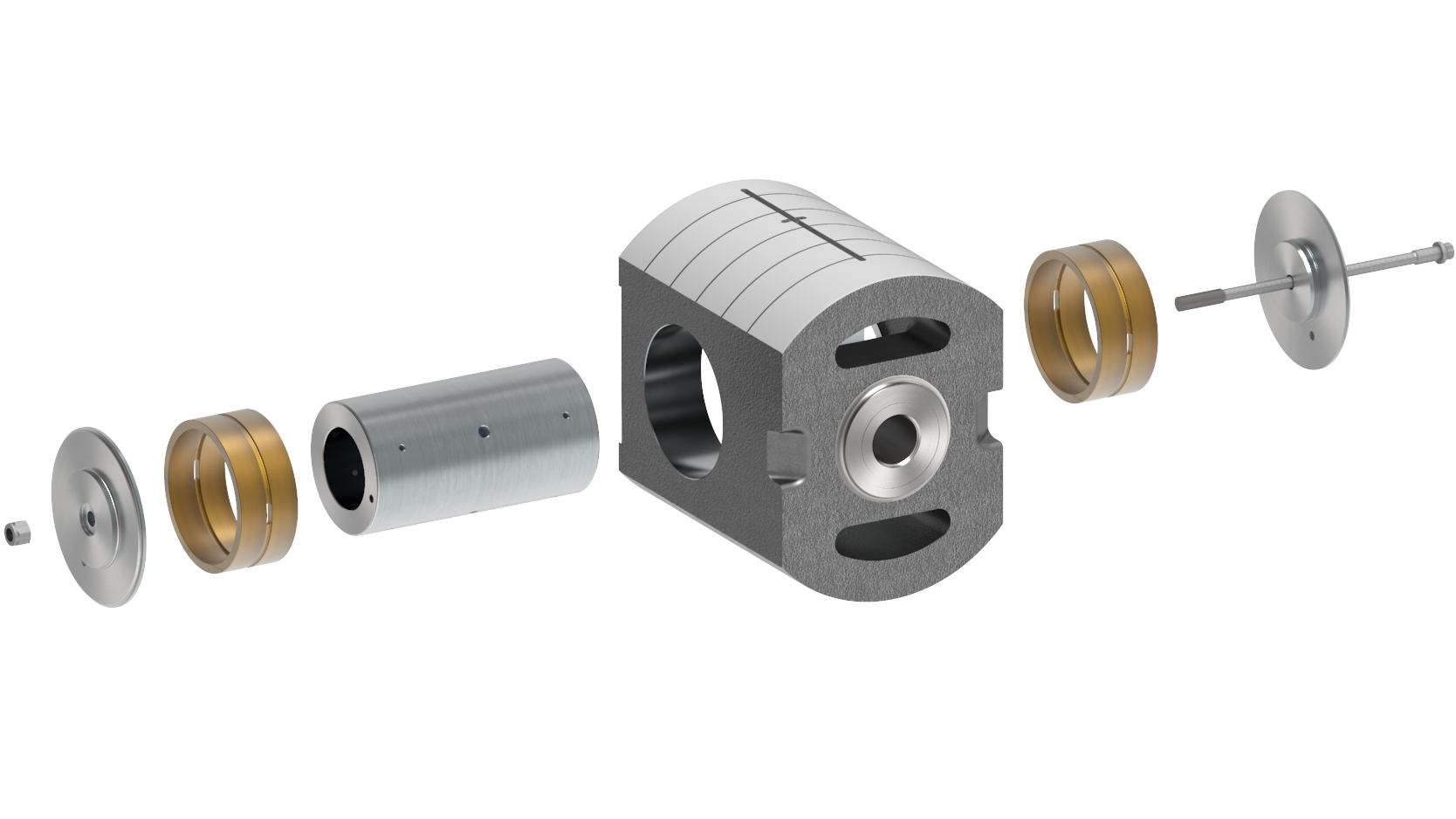

Crucetas sólidas



Las crucetas de Ariel son de una sola pieza, ofrecen una larga vida útil y poseen pasadores de cruceta de acero mecanizado endurecido y la línea de lubricación directa a presión cubre las partes superior e inferior para un desgaste mínimo.




Materiales

  • Bastidor de fundición gris:  Cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

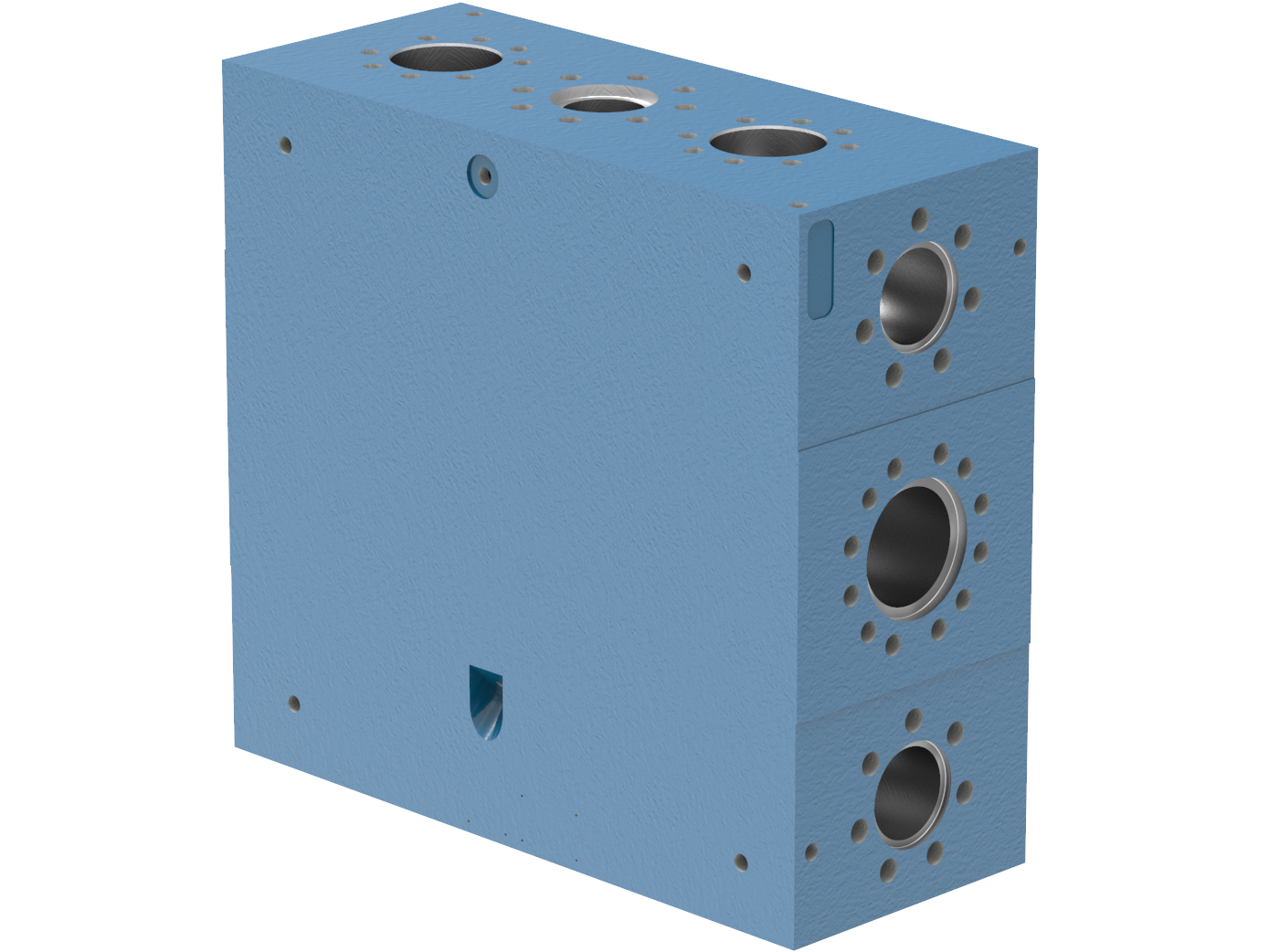

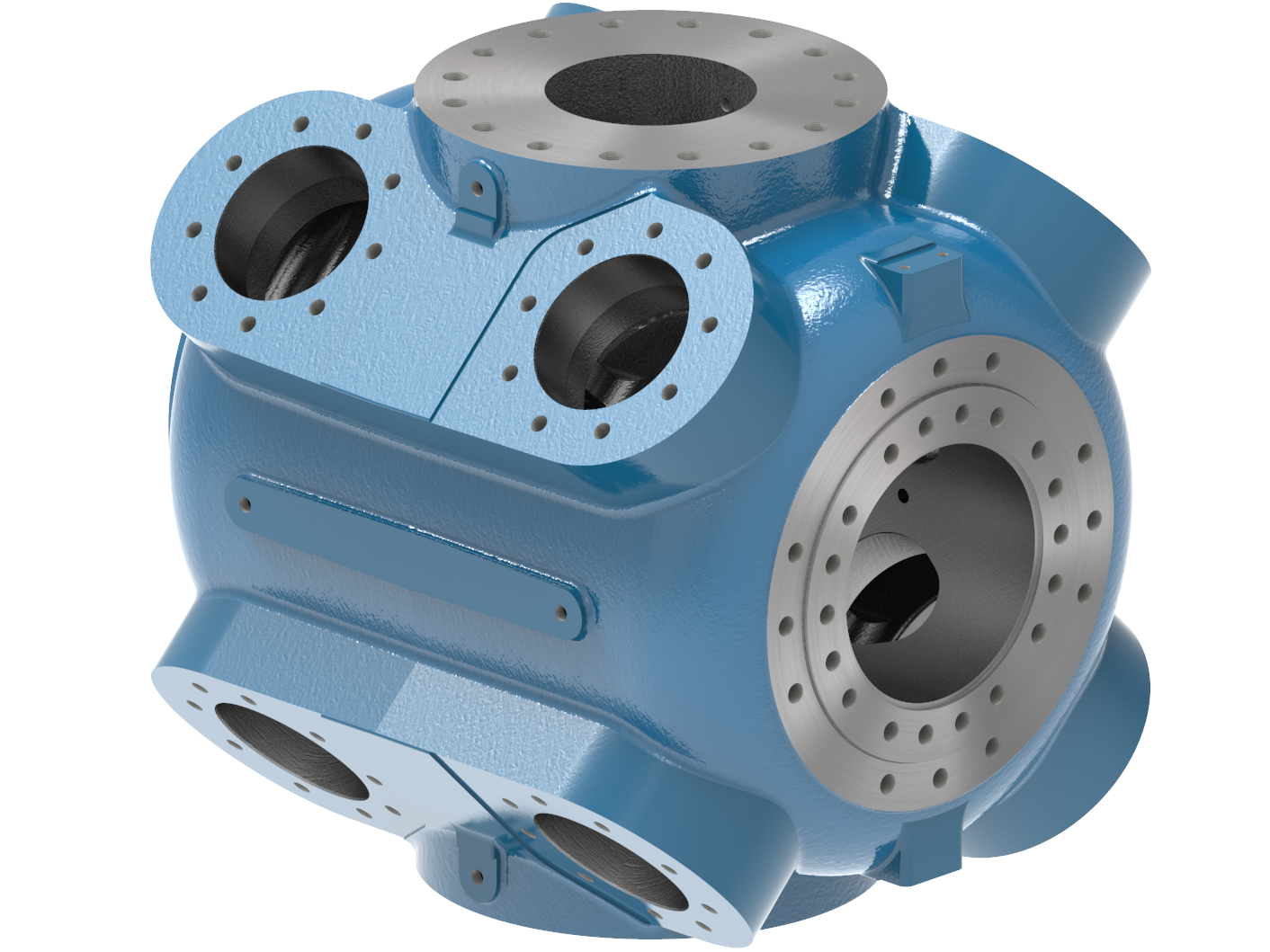

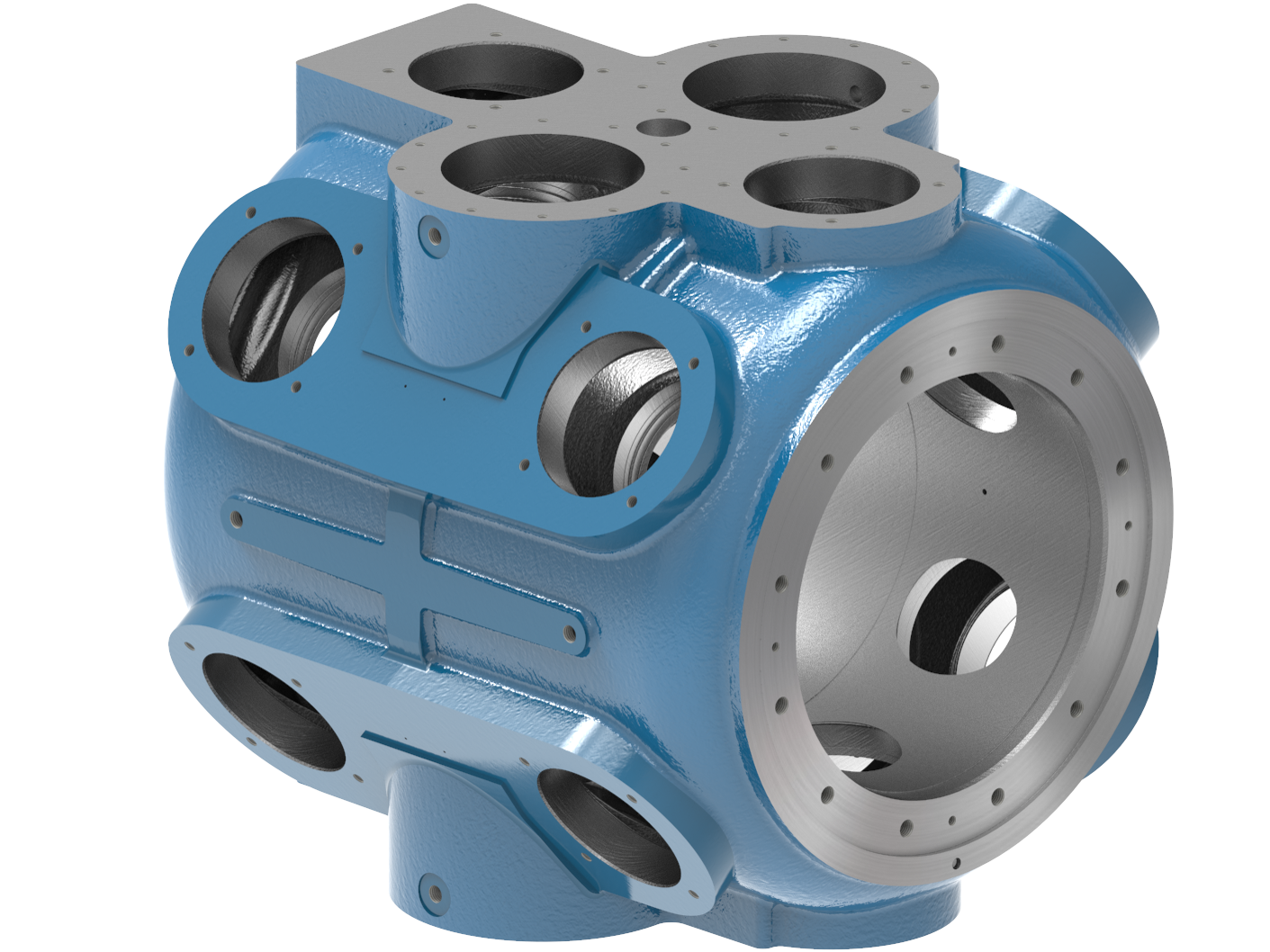

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
