El KBU/KBZ de Ariel






Compresores de alta potencia



KBU / KBZ

Los modelos KBU y KBZ han demostrado ser los equipos de compresión más rentables para aplicaciones que requieren accionadores de alta potencia y alta capacidad de compresión. Estos compresores reciprocantes separables grandes de velocidad media pueden trabajar con cargas de vástagos de 150.000 libras.

Los modelos versátiles KBU y KBZ son particularmente útiles para el procesamiento de gas en aplicaciones de midstream. Los compresores reciprocantes de Ariel ofrecen un control de capacidad extremadamente eficiente, ya que los volúmenes y presiones de succión fluctúan a medida que se abren nuevos pozos.

  KBU KBZ

Potencia nominal

2.600

2.600

Carrera (in)

5,75

6,75

RPM máx.

1.200

1.000

Velocidad del pistón

1,150

1,125

Diámetro del vástago (in)

2,875

2,875

Carga de vástago total (lb)

150.000

150.000

Tensión (lb)

75.000

75.000

Compresión (lb)

80.000

80.000

Peso promedio (lb)

24.000

24.000

Longitud máx. (in)

86

86

Ancho nominal (in)

192

192

Línea central del cigüeñal (in)

24

24

  KBU KBZ

Potencia nominal

5.200

5.200

Carrera (in)

5,75

6,75

RPM máx.

1.200

1.000

Velocidad del pistón

1.150

1.125

Diámetro del vástago (in)

2,875

2,875

Carga de vástago total (lb)

150.000

150.000

Tensión (lb)

75.000

75.000

Compresión (lb)

80.000

80.000

Peso promedio (lb)

45.000

45.000

Longitud máx. (in)

135

135

Ancho nominal (in)

192

192

Línea central del cigüeñal (in)

24

24

  KBU KBZ

Potencia nominal

7.800

7.800

Carrera (in)

5,75

6,75

RPM máx.

1.200

1.000

Velocidad del pistón

1.150

1.125

Diámetro del vástago (in)

2,875

2,875

Carga de vástago total (lb)

150.000

150.000

Tensión (lb)

75.000

75.000

Compresión (lb)

80.000

80.000

Peso promedio (lb)

68.000

68.000

Longitud máx. (in)

183

183

Ancho nominal (in)

192

192

Línea central del cigüeñal (in)

24

24




Características del producto



Filtros de aceite de alta eficiencia



Los compresores KBU/KBZ de Ariel tienen filtros de aceite atornillables de alta eficiencia con una clasificación de 1 micrón nominal y 12 micrones absolutos.

Dispositivos de descarga versátiles



Ariel ofrece bolsillos de volumen variable manuales (VVCP) en el extremo del cabezal en la mayoría de los cilindros. Los descargadores neumáticos de la válvula de succión están disponibles de forma limitada.

Pernos de alta resistencia



Los pernos duraderos grado 8 en todas las juntas cargadas, combinados con pernos antifatiga especialmente diseñados en todas las tapas de válvulas, garantizan una resistencia máxima a la sujeción en todo el conjunto.




Materiales

  • Bastidor de fundición gris: Cigüeñal de acero forjado, guía de cruceta de fundición gris, cojinete axial de bronce, cojinete de bancada trimetálico

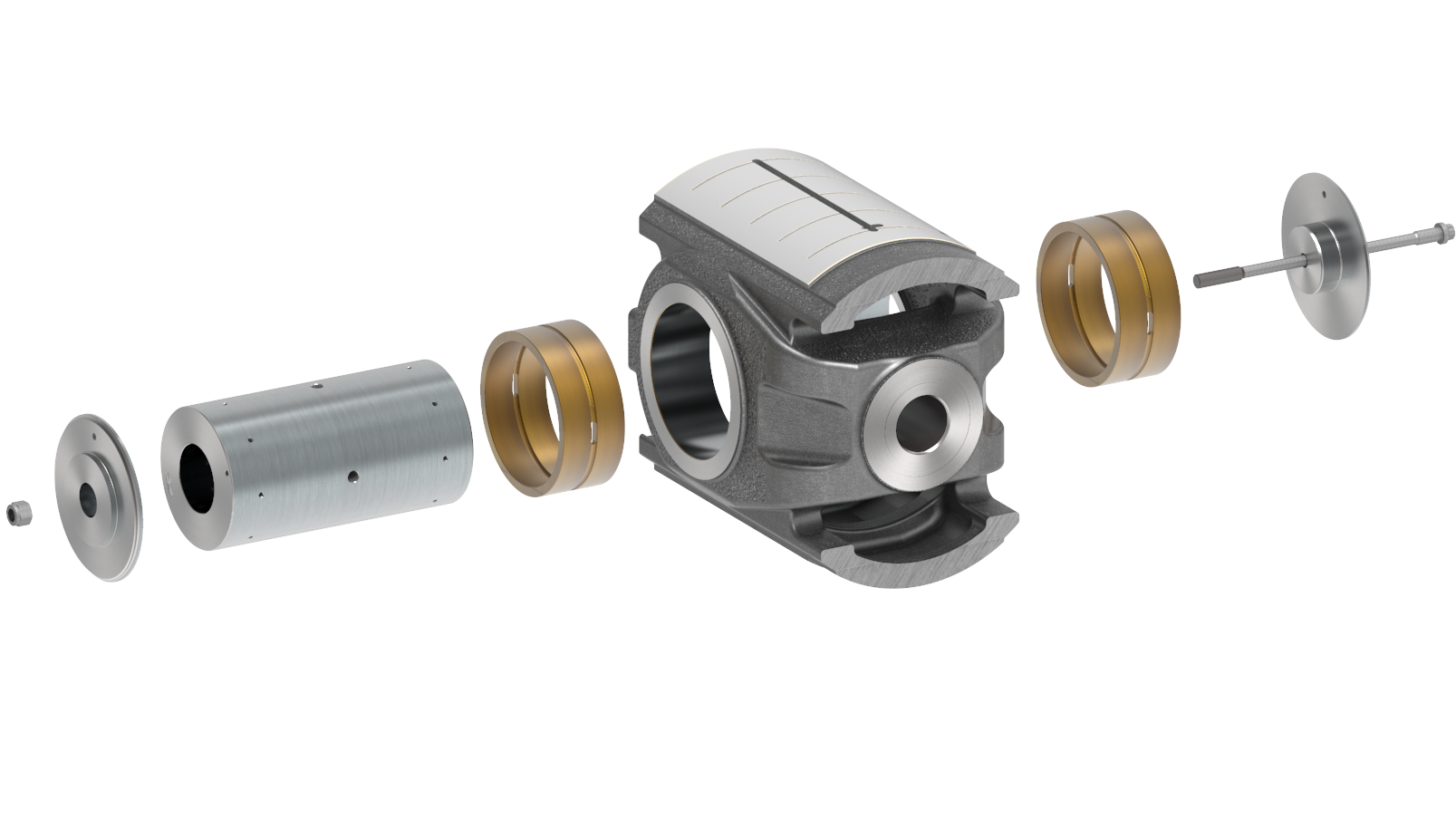

  • Cruceta de hierro dúctil:  pasador de cruceta de aleación de acero
  • Biela de acero forjado: buje del pasador de cruceta de bronce, cojinete de biela trimetálico, pernos de tensión grado 8

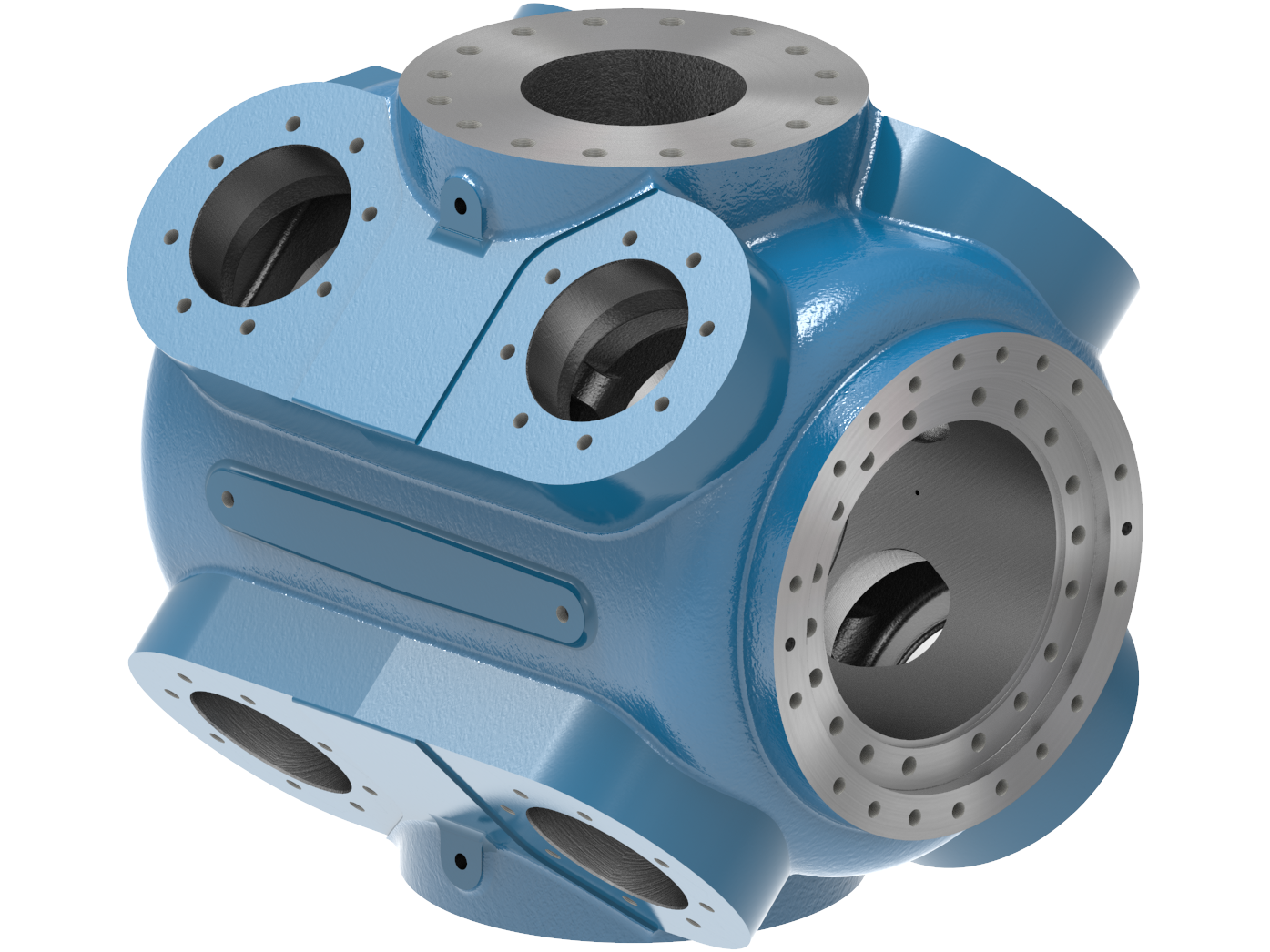

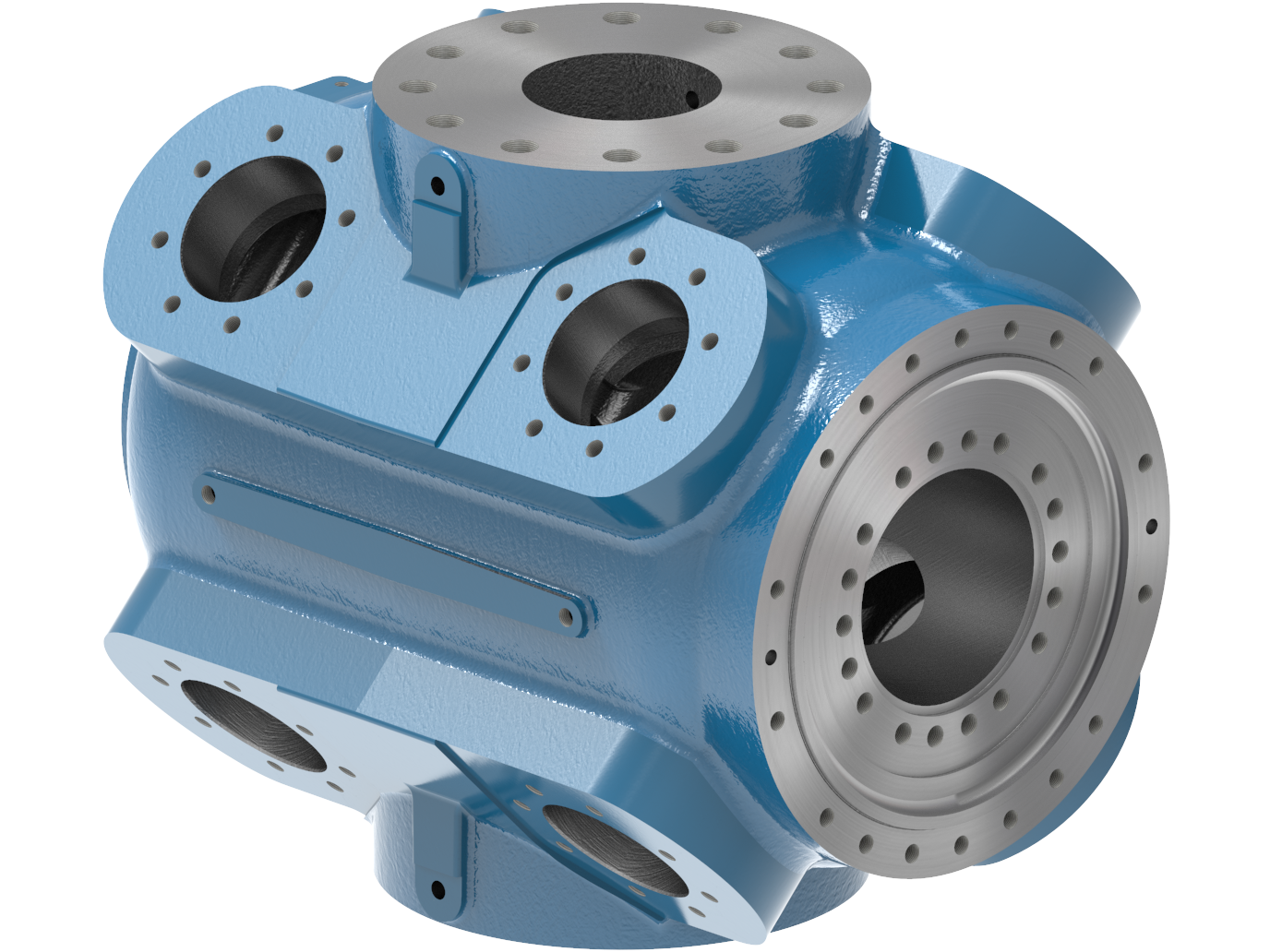

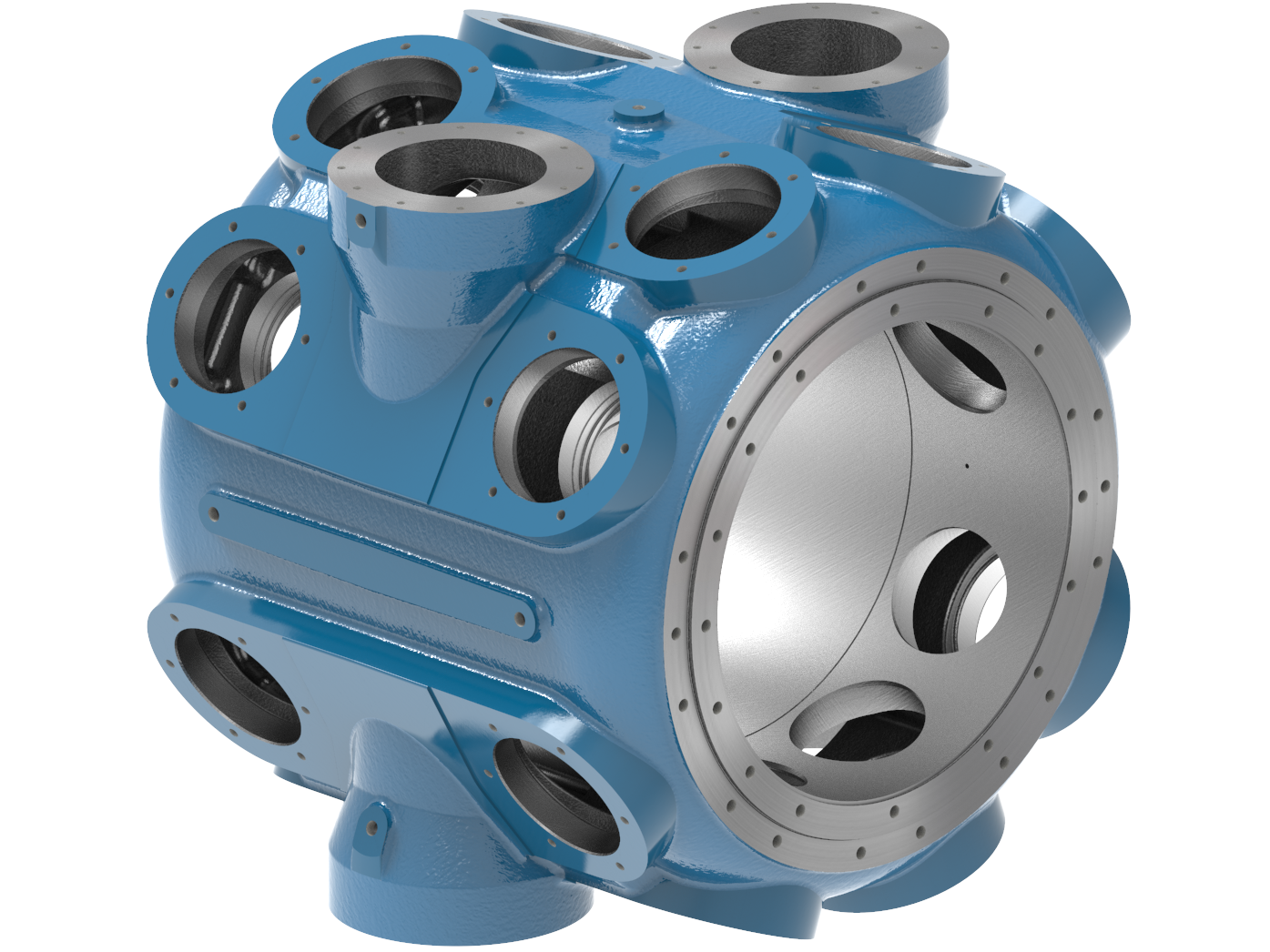

Cilindros innovadores



Ariel fabrica cilindros versátiles que se pueden utilizar en amplios rangos de presión sin compromisos usando válvulas que equilibran de manera efectiva la confiabilidad y el rendimiento. Para cada tamaño de bastidor del compresor, la línea de cilindros Ariel puede utilizar la potencia del bastidor y las capacidades de carga del vástago por completo. Los cilindros se pueden combinar en cientos de configuraciones diferentes para proporcionar el volumen y la presión del gas precisa que se requiera.

Los ingenieros y expertos de la industria utilizan el Programa de Selección y simulación de compresores Ariel 7 para modelar y diseñar configuraciones de compresores para sus aplicaciones específicas. Puede tener acceso a todos los diseños de cilindros, ya sean pasados o actuales, para duplicar las operaciones de compresión existentes o diseñar un nuevo proyecto.
